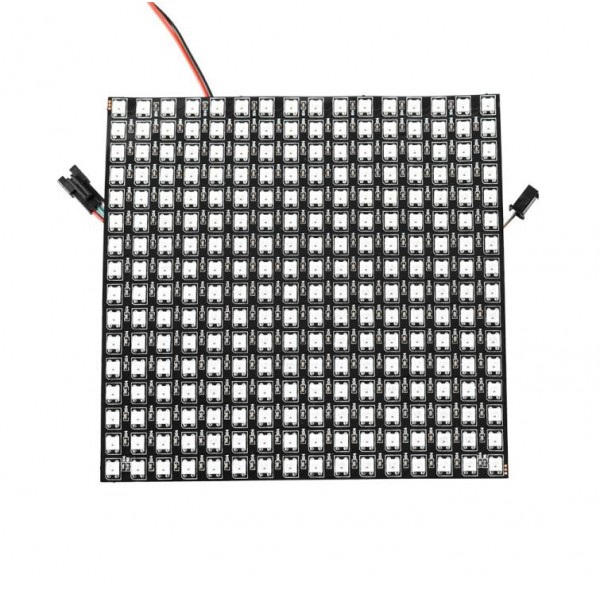

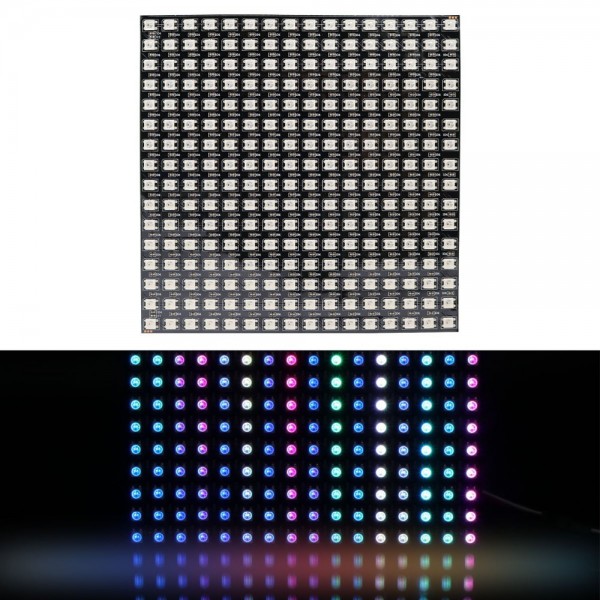

WorldSemi WS2812B Digitale 5050 RGB LED - Matrix 16x16 - Flexibel

Gebruik een stabiele, CE-gekeurde voeding met de juiste spanning die voldoende stroom kan leveren. De maximale stroom die een LED kan trekken staat aangegeven op de productpagina. Vermenigvuldig dit getal met het aantal LEDs om de totale maximale stroom te berekenen. Deze maximale stroom is de minimale stroom die een voeding moet kunnen leveren.

Dit kan meerdere oorzaken hebben. De meest voorkomende oorzaken zijn:

Te lage signaalspanning
Bijvoorbeeld WS2812B LEDs hebben een signaalspanning van 5V. Wanneer deze worden aangestuurd met een spanning van 3.3V (zoals bij ESP32/ESP8266/Raspberry Pi) dan kan het zijn dat data niet goed wordt ontvangen bij een of meerdere LEDs, met een verkeerde kleur tot gevolg. Dit kan worden opgelost door de signaalspanning met behulp van een level converter te verhogen naar 5V.

Ruis op de signaalpin
De signaalpin is gevoelig voor ruis. Dit kan worden opgelost door een 470Ω weerstand in serie te schakelen tussen de microcontroller en de signaalpin van de LED(s).

Ingezakte voedingsspanning
Met name bij veel LEDs achter elkaar kan het voorkomen dat een deel niet de goede kleur levert. Dit kan een teken zijn dat de voedingsspanning te ver is ingezakt door verliezen in de bekabeling. Dit kan worden opgelost door extra dikke voedingskabels te gebruiken en deze tussen elke strip aan te sluiten.

Benodigdheden:

De volgende onderdelen zijn nodig om een product met digitale LEDs te laten werken:

• Stabiele (CE-gekeurde*) voeding die dezelfde voedingsspanning levert als aangegeven in de productspecificaties hierboven en die daarnaast minimaal de stroom kan leveren dat de strip maximaal trekt (ook te vinden in de productspecificaties). Indien je meerdere strips achter elkaar gebruikt, vermenigvuldig dan het aantal LEDs met de stroom die een enkele LED maximaal trekt om zo de minimale voedingsstroom uit te rekenen.
• Development board voor de aansturing (Arduino, ESP32, Raspberry Pi, of dergelijke).
• Weerstand (470Ω) om de datalijn te stabiliseren (twee indien de LED-chip ook een clock-pin heeft).
• Elektrolytische condensator (bijvoorbeeld 1000μF 25V) als buffer voor piekstromen.
• Draden of kabels om alles aan te sluiten. Let er hierbij op dat de voedingskabels de stroom aankunnen die de strip/matrix trekt.

De volgende onderdelen zijn optioneel:

• Breadboard of experimenteer-printplaat om componenten te bevestigen
• Level converter (indien het development board een signaalspanning van 3.3V heeft)

Aansluiten van de strip:

1. Zet de voeding uit alvorens verder te gaan.
2. Sluit de draden aan (draadkleur is aangegeven op de verpakking):
   1. Verbind eerst de GND (ground/min) van de LED strip aan GND van de voeding (haal deze ook weer als laatste los bij het loshalen van de strip).
   2. Verbind de data (DI) draad via een 470Ω weerstand met de signaal pin van het development board (mogelijk is een level converter nodig bij 3.3V development boards).
   3. Indien de strip/matrix een back-up datalijn heeft (WS2813/WS2815/etc.): Verbind de back-up data lijn (BI) met GND, of aan de back-up data out (BO) draad van een andere strip.
   4. Indien de strip/matrix een clock-pin heeft (APA102/NS107S/etc.): Verbind de clock-pin via een 470Ω weerstand met een signaalpin van het development board (mogelijk is een level converter nodig bij 3.3V development boards).
   5. Verbind de voedingsdraad aan op de plus van de voeding.
3. Verbind de GND van de strip en voeding met de GND van het development board.
4. In geval van meerdere strips/matrices achter elkaar: Verbind een extra externe voedingskabel aan tussen elke LED strip/matrix.
5. Zet de grote condensator (1000μF 25V) tussen GND en de voedingsdraad, dichtbij het begin van de strip/matrix.
6. De voeding kan nu ingeschakeld worden. Houd er rekening mee dat de LEDs pas gaan branden als het development board een correct stuursignaal geeft.

*Er zijn veel voedingen op de markt die een China-export ("neppe" CE-markering) dragen of een CE-markering dragen maar in werkelijkheid niet CE-gekeurd zijn. We raden het af om deze, veelal goedkope (Chinese), voedingen te gebruiken omdat deze vaak geen stabiele spanning leveren. Een stabiele spanning is essentieel om de LED strips niet te beschadigen en stabiel te laten werken.

Meer informatie:

We raden aan om de volgende pagina's door te lezen voor meer informatie (met name bij gebruik van meerdere LED strips): Powering Neopixels en Adafruit NeoPixel Überguide.
