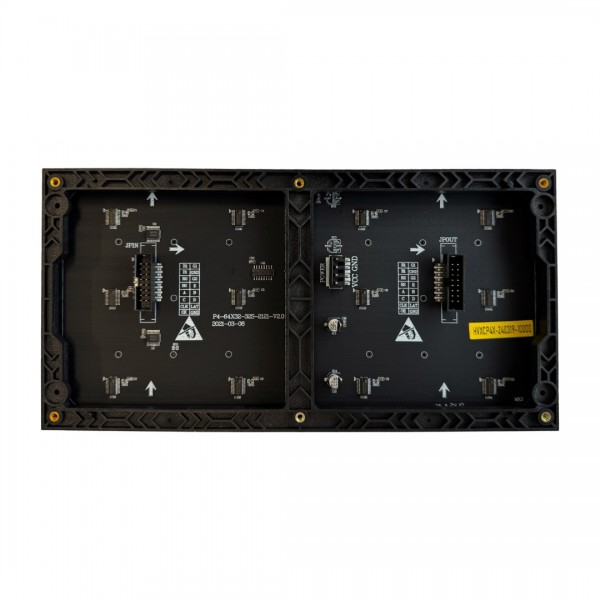

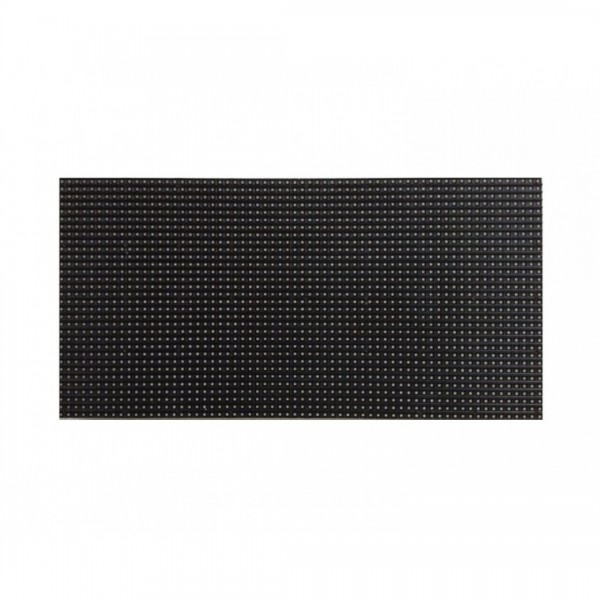

Cailiang 64x32 RGB LED Matrix - 256x128mm

Een RGB LED Matrix om bijvoorbeeld je eigen videowall te creëren!

Je kan het 1_SimpleTestShapes.ino voorbeeld gebruiken voor deze matrix. De volgende aanpassingen zijn nodig om deze matrix goed te laten werken:

In de code moeten het aantal LED's in de hoogte verdubbeld worden ten opzichte van het daadwerkelijke aantal LED's:

#define PANEL_RES_X 64     // Number of pixels wide of each INDIVIDUAL panel module.
#define PANEL_RES_Y 64     // Number of pixels tall of each INDIVIDUAL panel module.

Dit paneel gebruikt een E-pin en vereist dat clkphase op false staat om data correct te synchroniseren met de kloksignalen. Verwijder daarom de // rond regels 97 en 98:

mxconfig.gpio.e = 18; // Can be any GPIO pin
mxconfig.clkphase = false;

Zie de volgende pagina voor meer informatie: GitHub
