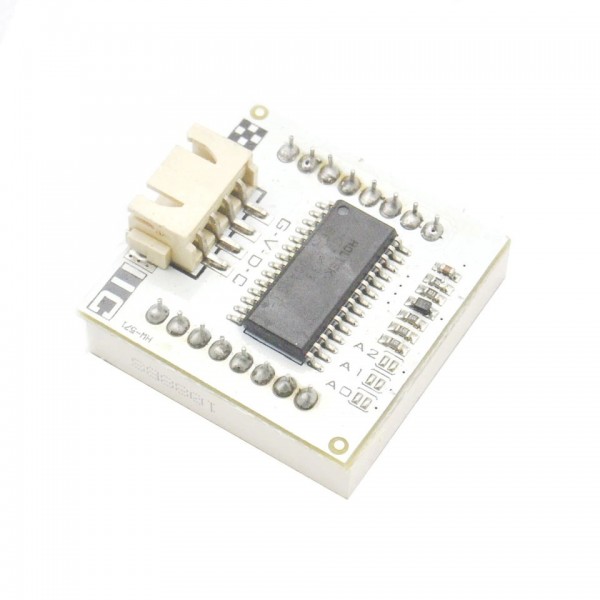

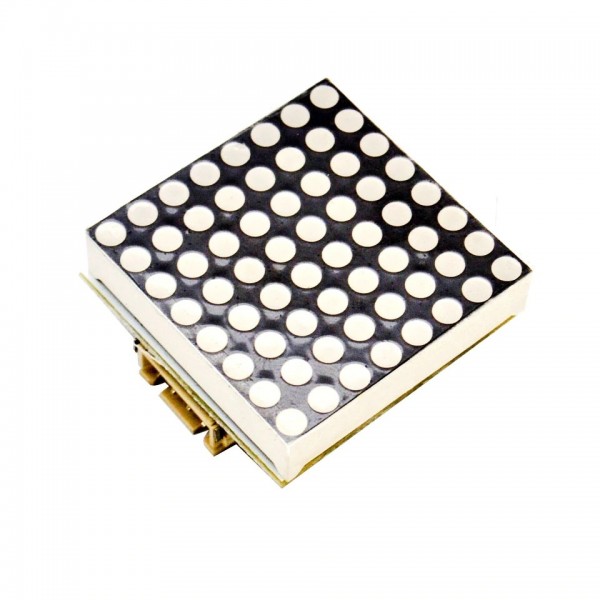

8x8 LED Matrix - I2C Communicatie - Rood

Een Led Matrix 8x8 met 3mm pitch tussen de LED's die via I2C aangestuurd kan worden.

Specificaties:

• Voedingsspanning: 4.5 - 5.5V DC
• Signaalspanning: 4.5 - 5.5V
• Chipset: HT16K33
• I2C communicatie
• Standaard I2C adres: 0x70 (aanpasbaar tussen 0x70-0x77 met de A0-A2 soldeerpunten)
• Connector: 4p JST-XH
• LED kleur: Rood
• Pinout:
  • G: Ground (-)
  • V: Power (5V)
  • D: SDA
  • C: SCL
• Afmetingen: 32x32mm

Inhoud verpakking:

• 1x 8x8 LED Matrix met HT16K33 chip

Let op: Er wordt geen JST-XH kabel meegeleverd, deze kan apart gekocht worden: JST-XH Connector met Kabel - 4 Pins.

Instructies voor Arduino:

1. Installeer de "Adafruit LED Backpack Library" V1.1.8 via Bibliotheek Beheer in de Arduino IDE.
2. Ga naar C:\Users\*Windows gebruiker*\Documents\Arduino\libraries\Adafruit_LED_Backpack_Library (of de andere locatie waar de libary geïnstalleerd is).
3. Open het Adafruit_LEDBackpack.cpp bestand.
4. Ga naar regel 226 (functie "void Adafruit_LEDBackpack::writeDisplay(void)").
5. Voeg deze functie toe vóór de functie "void Adafruit_LEDBackpack::writeDisplay(void)":

   void Adafruit_LEDBackpack::writeDisplayCustom(void) {
     Wire.beginTransmission(i2c_addr);
     Wire.write((uint8_t) 0x00); // start at address $00

     // Create a copy of the buffer
     uint16_t displaybuffertemp[8];
     memcpy(displaybuffertemp, displaybuffer, sizeof(displaybuffertemp));

     // Shift data to correct row
     for (uint8_t i = 0; i < 8; i++) {
       uint8_t tempbuffer3 = displaybuffertemp[i] & 0xFF;
       displaybuffertemp[i] &= 0xFF00;
       displaybuffertemp[i] |= (tempbuffer3 << 1) | (tempbuffer3 >> 7);
     }

     // Shift data to correct row
     uint16_t tempbuffer2 = displaybuffertemp[3];
     displaybuffertemp[3] = displaybuffertemp[5];
     displaybuffertemp[5] = tempbuffer2;

     // Mirror data
     for (uint8_t i = 0; i < 8; i++) {
       uint8_t tempbuffer = displaybuffertemp[i] & 0xFF;
       displaybuffertemp[i] &= 0xFF00;
       for (uint8_t k = 0; k < 8; k++) {
         if (tempbuffer & (0x01 << k)) {
           displaybuffertemp[i] |= 0x01 << (7 - k);
         }
       }
     }

     // Send buffer to display
     for (uint8_t i = 0; i < 8; i++) {
       Wire.write(displaybuffertemp[i] & 0xFF);
       Wire.write(displaybuffertemp[i] >> 8);
     }
     Wire.endTransmission();
   }


6. Open het Adafruit_LEDBackpack.h bestand.
7. Ga naar regel 90 (functie "void writeDisplay(void);").
8. Voeg deze functie toe vóór de functie "void writeDisplay(void);":

         void writeDisplayCustom(void);


9. Gebruik in alle delen van de Arduino code de functie "writeDisplayCustom" i.p.v. "writeDisplay".
