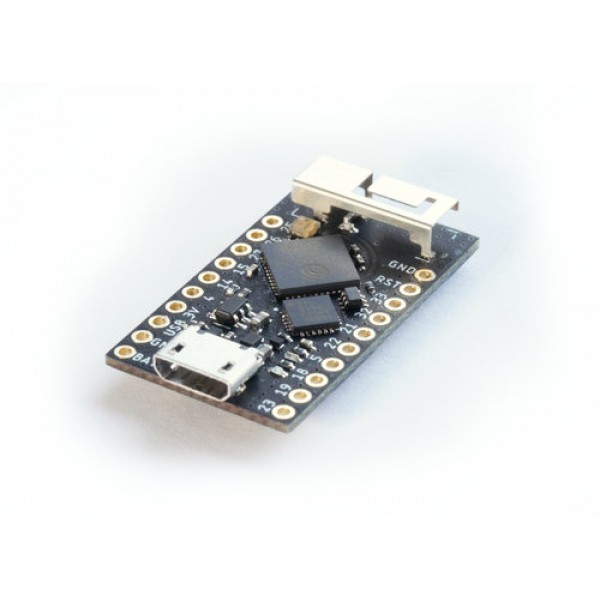

TinyPICO ESP32-PICO-D4 WiFi en Bluetooth Board

Dit development board is een ESP32 PICO gebaseerd board met Wi-Fi en Bluetooth. Door de CP2104 USB naar serieel converter is hij gemakkelijk te programmeren, ook als een Arduino. Het board heeft een micro USB aansluiting waarmee hij geprogrammeerd en/of gevoed kan worden (micro USB kabel niet meegeleverd). Het board is te programmeren met onder andere Arduino, MicroPython en Espressif IDF. Standaard komt het board met MicroPython voorgeïnstalleerd.

Specificaties:

• Voedingsspanning: 3.3V DC of 5V DC
• GPIO spanning: 3.3V*
• Deep sleep stroom: <20μA**
• Chipset: ESP32 PICO D4 (240MHz dual core processor)
  • Flashgeheugen: 4MB
  • SRAM: 520KB
  • PSRAM: 4MB
  • Ingebouwde Wi-Fi
  • Ingebouwde Bluetooth

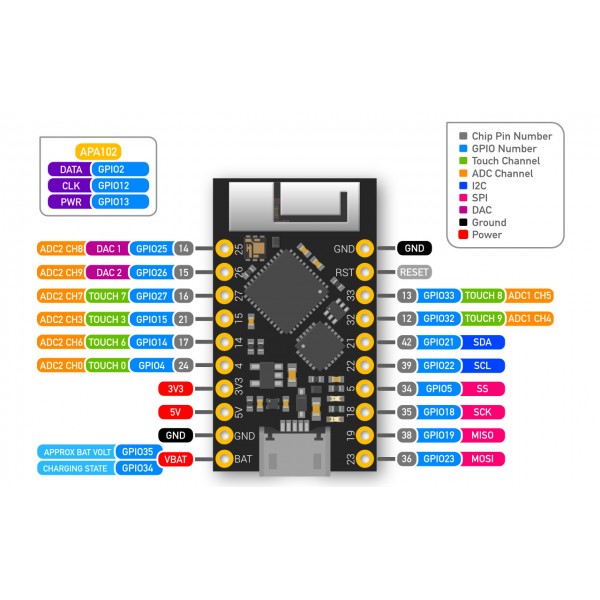

• GPIO pinnen: 14
• Ingebouwde RGB led: APA102
• Ingebouwd Li-ion/Li-Po batterij oplaadcircuit: MCP73831/2 chip kan tot ~300mA laden
• Meegeleverde batterij connectoren
• Breadboard vriendelijke pinnen
• MicroPython voorgeïnstalleerd
• Afmetingen PCB: 32 x 18mm

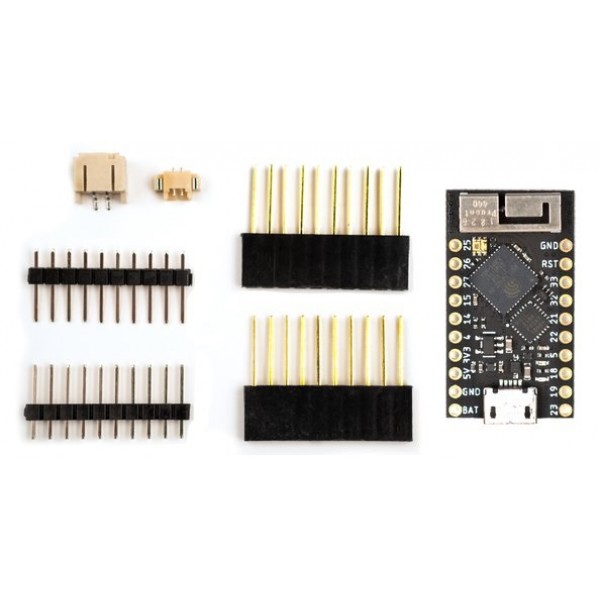

Inhoud verpakking:

• 1x TinyPICO
• 1x Male header set
• 1x Female header set met lange pinnen
• 1x JST-PH batterij connector
• 1x MicroBlade connector

*Let op: De pinnen op het board zitten rechtstreeks aangesloten op de ESP32 chip en zijn dus alleen geschikt voor 3.3V signalen.

**Om een deep sleep stroom van <20μA te krijgen dient GPIO13 laag gemaakt te worden alvorens in deep sleep te gaan. Dit deactiveert de APA102 RGB led die anders een 1mA ruststroom heeft.

Zie de volgende pagina voor meer informatie en om te beginnen met het board: TinyPICO
