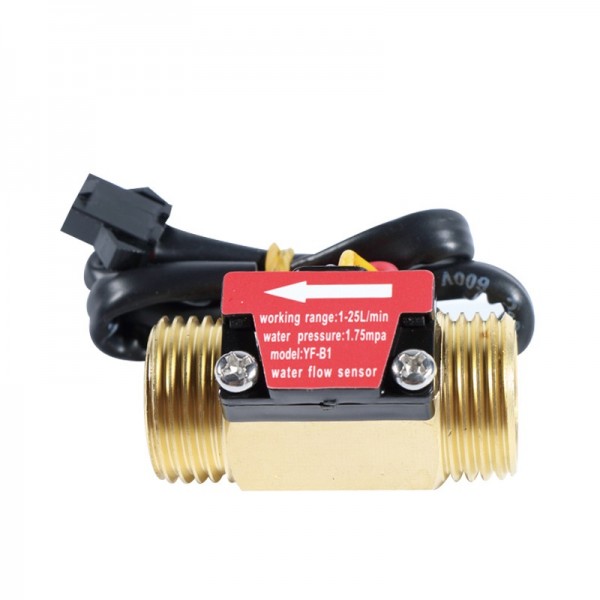

YF-B1 Water Flow Sensor - Messing - G1/2"

Met deze sensor kan je makkelijk de stroming van vloeistoffen (water) meten.

De uitgang van de sensor geeft 11 pulsen per seconde met een duty cycle van ongeveer 50% voor elke liter vloeistof die er per minuut doorheen gaat: Q [L/min] = f_puls[Hz]/11.

Specificaties:

• Voedingsspanning: 5-18V DC
• Signaalspanning: 4.7V (met 5V DC voeding)
• Connector: JST-SM 3p female
• Puls frequentie per L/min: 11Hz*
• Duty cycle puls: 50% ±10%
• Meetbereik: 1-25L/min
• Nauwkeurigheid: ±3%*
• Wateraansluiting: G1/2"
• Maximale waterdruk: 17.5bar
• Werktemperatuur: 1-100°C
• Geschikte vloeistoffen: Water**
• Materiaal: Messing

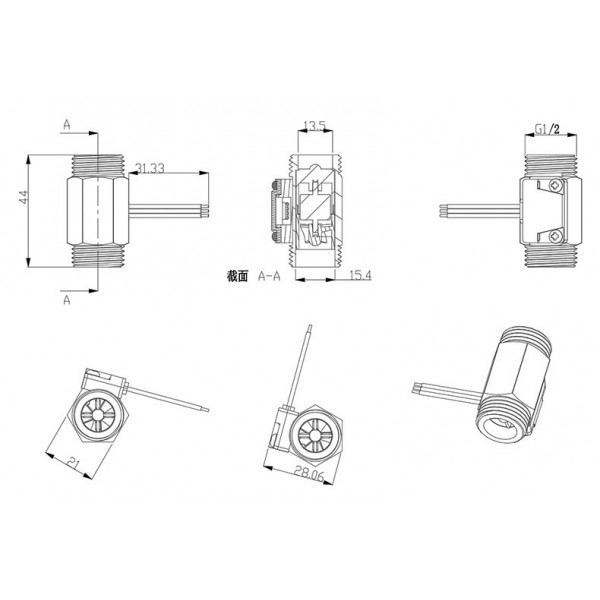

• Afmetingen: Zie afbeeldingen

Pinout:

• Rood: Vcc/plus (voedingsspanning)
• Zwart: GND/min
• Geel: Signaal

Inhoud verpakking:

• 1x YF-B1 Water Flow Sensor - Messing - G1/2"

Zie de volgende pagina voor een tutorial met een vergelijkbare sensor: How to Use Water Flow Sensor - Arduino Tutorial

Pas het volgende stuk code aan rond regel 17:

float calibrationFactor = 4.5;

Naar:

float calibrationFactor = 11;

*Let op: Dit is een fabrieksspecificatie onder specifieke omstandigheden. Mocht de sensor gebruikt worden in een situatie waar nauwkeurigheid een vereiste is, is het aan te raden om de sensor in die specifieke opstelling te kalibreren.

**Let op: We kunnen geen garantie bieden wanneer dit product met een andere vloeistof dan schoon bron/kraanwater (niet drinkbaar) wordt gebruikt.

Let op: De vloeistof kan maar in één richting lopen, dit is aangegeven met een pijl.
