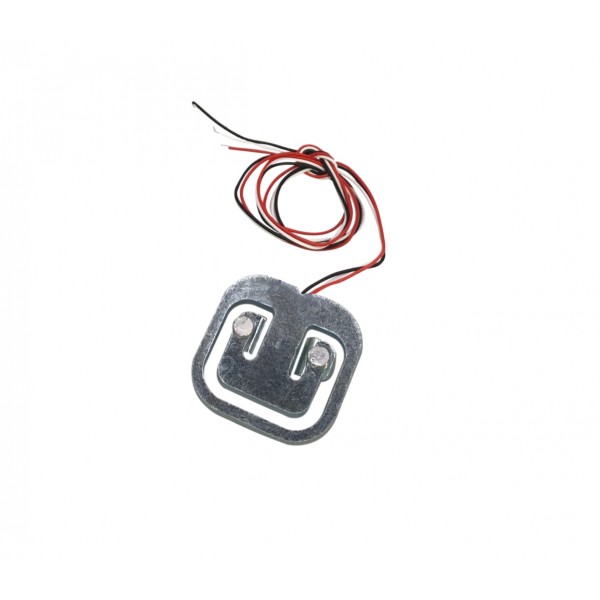

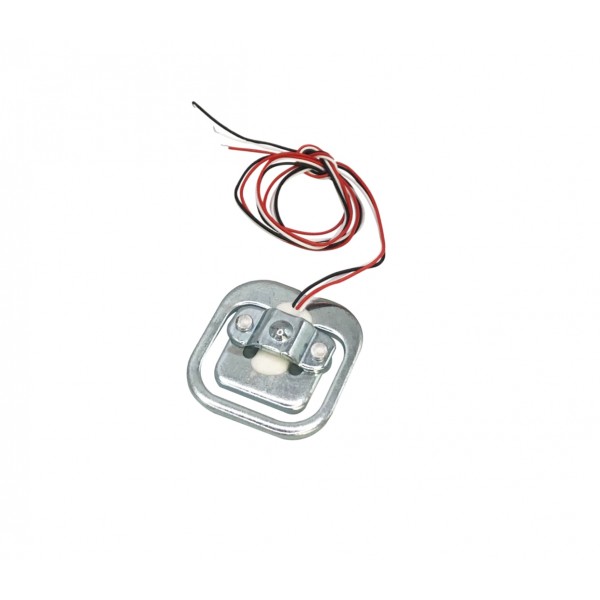

Load Cell - 50kg

Met deze load cell kan tot 50kg aan gewicht worden gemeten.
We raden aan om vier load cellen te gebruiken om een weegschaal te maken.
Op deze pagina staat uitgelegd hoe dat moet i.c.m. de Load Cell Versterker - HX711 en Arduino: Arduino Bathroom Scale With 50 Kg Load Cells and HX711 Amplifier

Specificaties:

• Bereik gewicht: 0-50kg

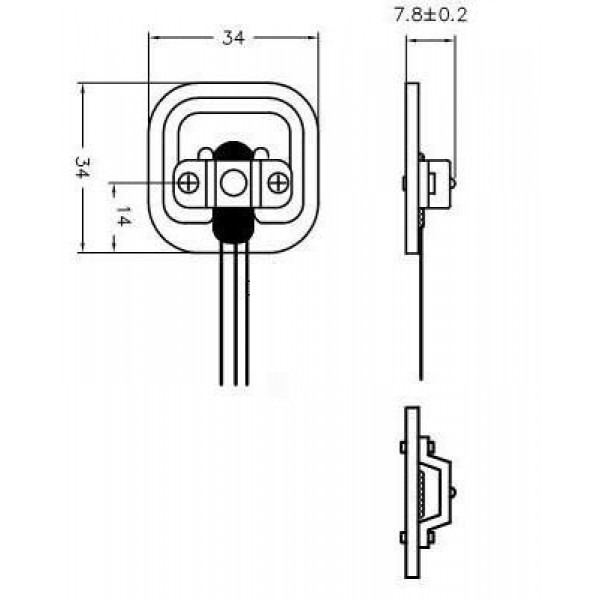

• Afmetingen: zie afbeeldingen

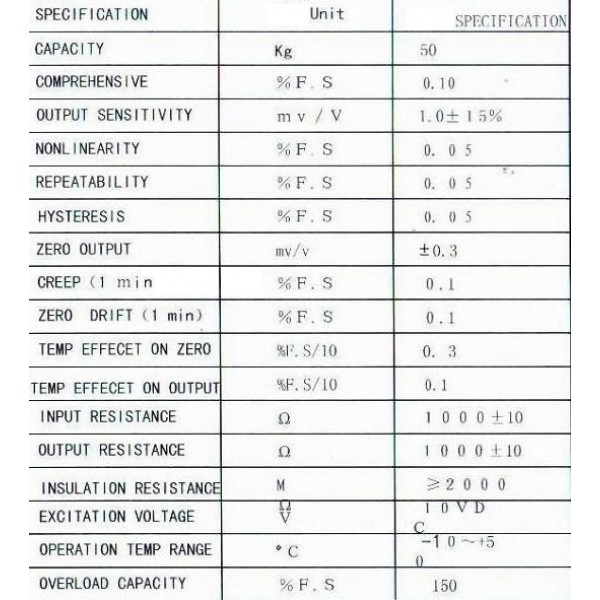

• Overige specificaties: zie afbeeldingen

Pinout draden:

• Rood: C
• Wit: +
• Zwart: -

Let op: De signalen van deze load cell kunnen niet met een Arduino uitgelezen worden. Hier is een extra signaalversterker voor nodig, namelijk de Load Cell Versterker - HX711.
