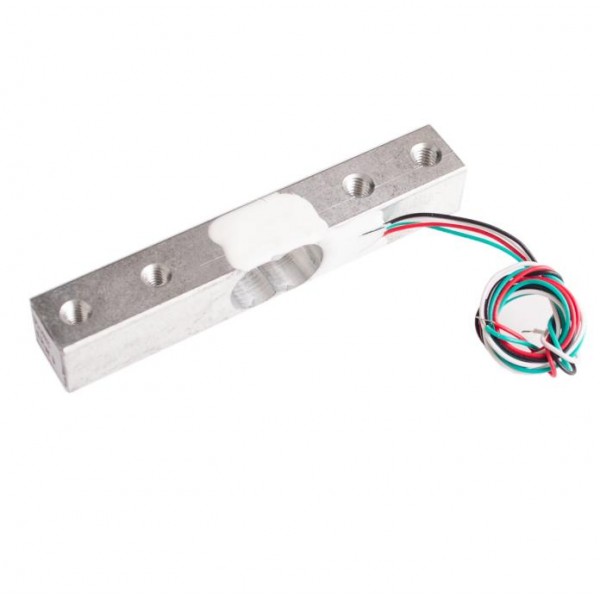

Load Cell - 1kg

Met deze load cell kan tot 1kg aan gewicht worden gemeten.

Specificaties:

• Bereik gewicht: 0-1kg
• Aangeraden stuurspanning: 5-10V (maximaal 10V)
• Afmetingen: 12.7 x 12.7 x 75mm (type 1*) of 12.7 x 12.7 x 80mm (type 2*)
• Vier gaten voor M4 bouten (type 1*)
• Twee gaten voor M4 bouten en twee gaten voor M5 bouten (type 2*)

*Het exacte type verschilt per levering en kan door elkaar liggen, we kunnen daarom niet garanderen welke versie je krijgt. Heb je een load cell met vaste afmetingen nodig, kies dan deze: Mavin Load Cell - 1kg

Pinout draden:

• Rood: + Excitation
• Wit: - Signal
• Zwart: - Excitation
• Groen: + Signal

Let op: De signalen van deze load cell kunnen niet met een Arduino uitgelezen worden. Hier is een extra signaalversterker voor nodig, namelijk de Load Cell Versterker - HX711.
