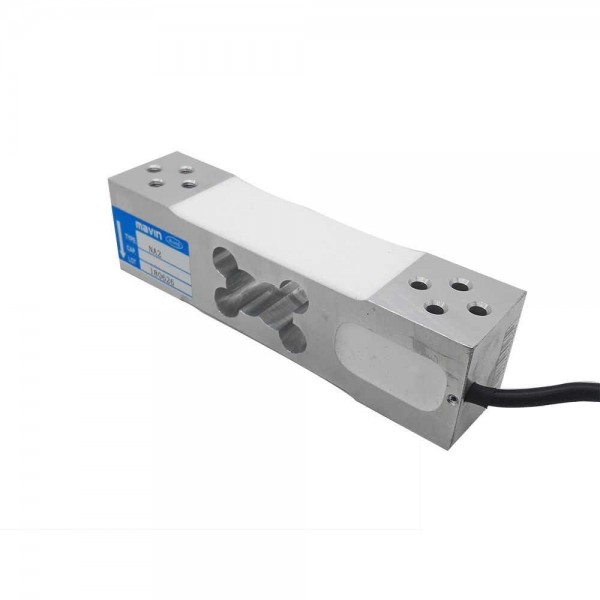

Mavin Load Cell - 100kg

Met deze load cell kan gewicht worden gemeten.

Specificaties:

• Bereik gewicht: 0-100kg
• Aangeraden stuurspanning: 5-12V

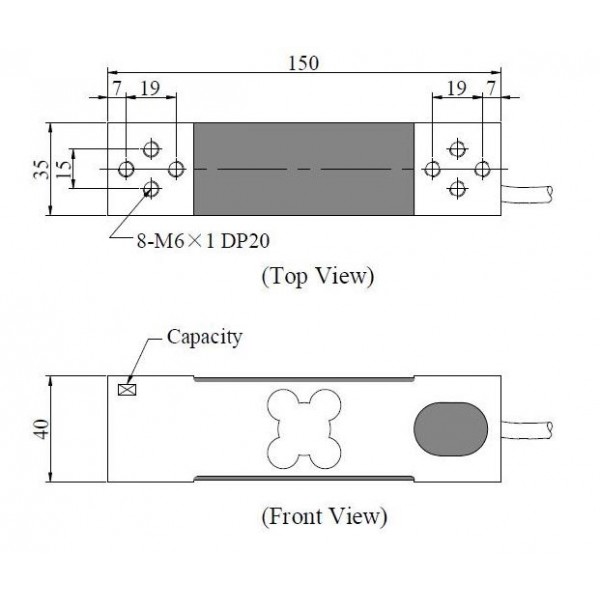

• Afmetingen: Zie afbeeldingen

Pinout draden:

• Rood: + Excitation
• Wit: - Signal
• Zwart: - Excitation
• Groen: + Signal

Let op: De signalen van deze load cell kunnen niet met een Arduino uitgelezen worden. Hier is een extra signaalversterker voor nodig, namelijk de Load Cell Versterker - HX711.
