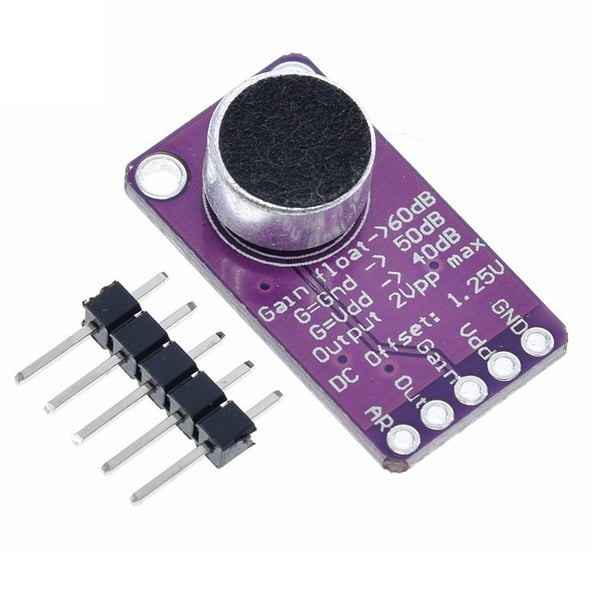

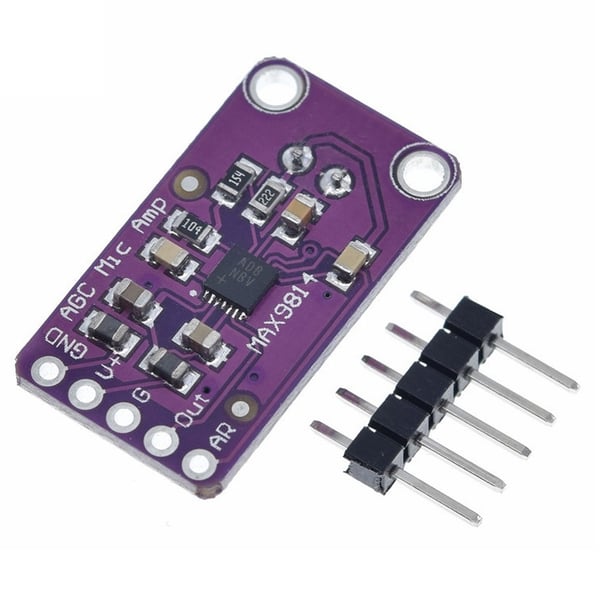

MAX9814 Microfoon Versterker Module met Microfoon - Automatische Gain

Met deze module kan je gemakkelijk het omgevingsgeluid meten met een analoge pin op je Arduino of andere microcontroller. De module beschikt over een automatische gain/versterking (ACG) van de microfoon: De module versterkt zachte geluiden sterker, en harde geluiden minder.

Specificaties:

• Voedingsspanning: 2.4-5.5V DC
• Uitgangsspanning: ~0-2.45V (1.25V gemiddeld)
• Frequentiebereik: 20-20.000Hz
• Instelbare maximale versterking:
  • 60dB (Gain pin los)
  • 50dB (Gain pin verbonden met GND)
  • 40db (Gain pin verbonden met Vdd)
• Instelbare attack/release ratio:
  • 1:4000 (AR pin los)
  • 1:2000 (AR pin verbonden met Vdd)
  • 1:500 (AR pin verbonden met GND)
• Twee gaten van 2mm voor montage
• Afmetingen PCB: 25.4 x 14.1mm

Pinout:

• Vdd: Voedingsspanning
• GND: Ground/min
• Gain: Pin om de maximale gain in te stellen (zie boven)
• Out: Uitgang van de module
• AR: Pin om de attack/release ratio in te stellen

Voor meer informatie, zie de datasheet onder de tab "Downloads".

Zie de tab "Downloads" voor meer informatie en/of downloads.
