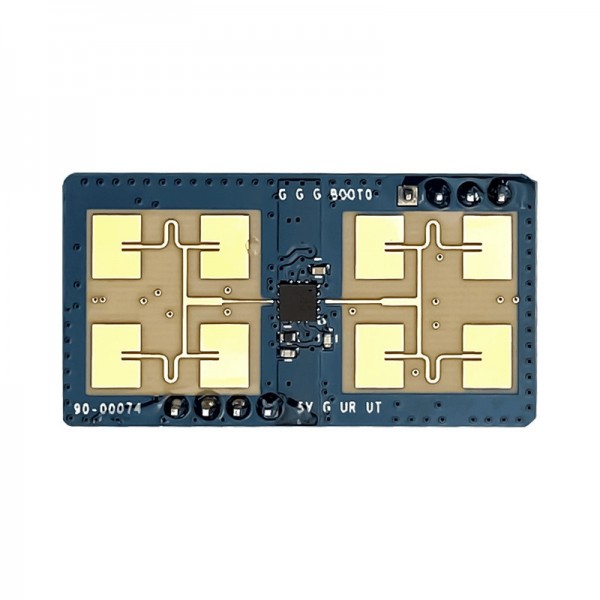

Hi-Link HLK-LD1125H-24G 24GHz Radar Module

Beschikbaarheid: Direct leverbaar uit magazijn in Eindhoven
SKU: 004989

Gebaseerd op 0 beoordeling(en) - Schrijf een beoordeling

€11,50

Excl. BTW: €9,50

Aantal

Toevoegen

Verlanglijst

50+ stuks op voorraad

De 24GHz detectie radar module is zeer gevoelig voor menselijke aanwezigheid. Kleine bewegingen zoals ademhalingen wordt al gedetecteerd door deze module waardoor deze module nauwkeuriger is dan de traditionele mobiele detectie radars.

De sensor is bijvoorbeeld te gebruiken i.c.m. ESPHome: ESPHome Hi-Link_mmWave_Radar_ESPHome - LD1125H

Let op: De pinafstand van de headers op deze module is 2mm, standaard DuPont kabeltjes zijn hiervoor dus niet geschikt. Gebruik de volgende kabel om de module aan te sluiten op 2.54mm headers: DuPont Female 2.54mm 10x1p naar Female 2.00mm 5x2p

Zie de tab "Downloads" voor meer informatie en/of downloads.

Je moet inloggen of registreren om een beoordeling te plaatsen.

Beoordelingen over Hi-Link HLK-LD1125H-24G 24GHz Radar Module

Gemiddelde beoordeling:

Dit product heeft in totaal 0 beoordeling(en).

Handleiding: 004989_HLK-LD1125H-24GApplication Manual.pdf

Tags: Hi-Link HLK-LD1125H-24G 24GHz Radar Module , HLK-LD1125H-24G , Beweging

Specificaties

Algemeen
Merk	Hi-Link
Fabrikant model/SKU	HLK-LD1125H-24G
Features	Objectdetectiesensor
Algemene fysieke kenmerken
Hoofdkleur	Blauw
Gewicht [g]	20
Afmeting X [mm]	31
Afmeting Y [mm]	16
Montagemogelijkheden	Pinheaders
Vormfactor	Module (algemeen)
Algemene electrische eigenschappen
Minimale voedingsspanning [V DC]	3.3
Maximale voedingsspanning [V DC]	5
Indicatie gemiddeld stroomverbruik [mA]	80
Minimale IO-pin ingangsspanning [V]	3.3
Maximale IO-pin ingangsspanning [V]	3.3
IO-pin uitgangsspanning [V]	3.3
Communicatie
Hardware interface(s)	UART
Standaard baudrate	115200
Objectdetectiesensor
Type	Radar
Detectietype	Afstand Aanwezigheid
Instelbare detectieafstand	Ja
Instelbare gevoeligheid	Ja
Minimaal meetbereik [cm]	0.1
Maximaal meetbereik [cm]	800 (beweging) 400 (aanwezigheid)
Kleinste resolutie [mm]	10
Maximale detectiehoek [°]	44
Werkfrequentie [GHz]	24
Connectoren
Voedingsconnector(en)	Pinheader male (2.00mm)
IO-connector(en)	Pinheader male (2.00mm)
Inhoud verpakking
Inhoud verpakking	1x Radar sensor
