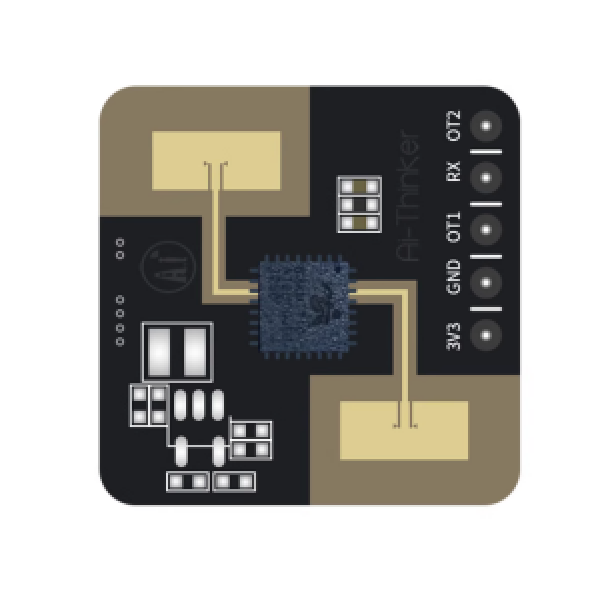

Ai-Thinker Rd-03 24GHz Radar Sensor Module

Ai-Thinker Rd-03 24GHz Radar Sensor Module
Ai-Thinker Rd-03 24GHz Radar Sensor Module
  • Beschikbaarheid: Direct leverbaar uit magazijn in Eindhoven
  • SKU: 007068
Gebaseerd op 0 beoordeling(en) - Schrijf een beoordeling
€4,50
Excl. BTW: €3,72
Toevoegen
Verlanglijst

Deze sensor dient als vervanger van een PIR sensor en werkt op basis van microgolven en het doppler effect. Door een verschil in snelheid kan deze sensor beweging detecteren, dit werkt ook door vrijwel alle materialen heen behalve metaal.

De sensor status kan worden uitgelezen via de "OT2" pin of via de UART interface (OT1 = TX).

Zie de tab "Downloads" voor meer informatie en/of downloads.

Je moet inloggen of registreren om een beoordeling te plaatsen.

Beoordelingen over Ai-Thinker Rd-03 24GHz Radar Sensor Module

Dit product heeft in totaal 0 beoordeling(en).

Tags: Sensoren , Afstand , Ai-Thinker Rd-03 24GHz Radar Sensor Module , 007068 , Ai-Thinker , Rd-03 , Objectdetectiesensor , UART

Specificaties

Algemeen
Merk Ai-Thinker
Fabrikant model/SKU Rd-03
Minimale bedrijfstemperatuur [°C] -40
Maximale bedrijfstemperatuur [°C] 85
Features Objectdetectiesensor
Algemene fysieke kenmerken
Hoofdkleur Zwart
Gewicht [g] 2
Afmeting X [mm] 20
Afmeting Y [mm] 20
Montagemogelijkheden Pinheaders
Vormfactor Module (algemeen)
Algemene elektrische eigenschappen
Minimale voedingsspanning [V DC] 3
Maximale voedingsspanning [V DC] 3.6
Indicatie gemiddeld stroomverbruik [mA] 50
Minimale IO-pin ingangsspanning [V] 2.5
Maximale IO-pin ingangsspanning [V] 3.6
IO-pin uitgangsspanning [V] 3.3
Communicatie
Hardware interface(s) UART
Standaard baudrate 115200
Objectdetectiesensor
Sensor(chip) S3KM1110
Type Radar
Detectietype Afstand
Aanwezigheid
Instelbare detectieafstand Ja
Minimaal meetbereik [cm] 0.1
Maximaal meetbereik [cm] 1000
(beweging)
850
(aanwezigheid)
Kleinste resolutie [mm] 10
Maximale detectiehoek [°] 120
Instelbare vertragingstijd Ja
Werkfrequentie [GHz] 24
Connectoren
Voedingsconnector(en) Pinheader male (2.54mm)
IO-connector(en) Pinheader male (2.54mm)
Inhoud verpakking
Inhoud verpakking 1x Rd-03
