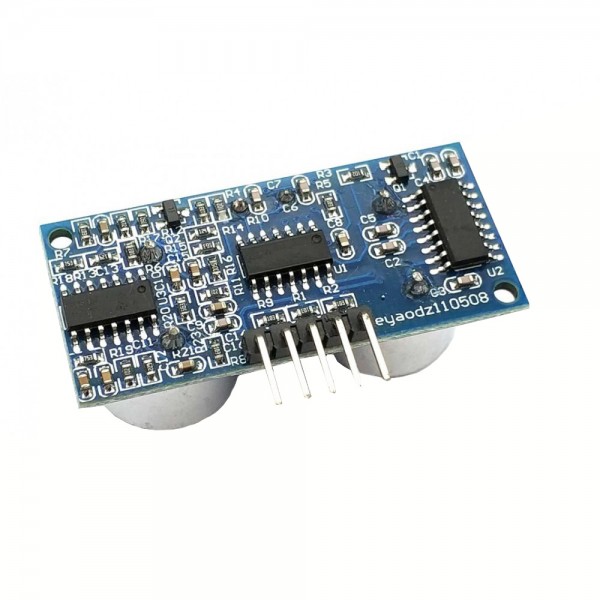

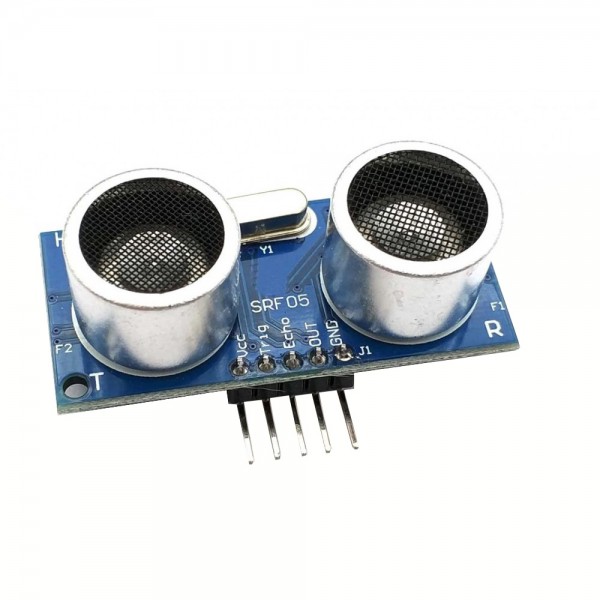

Ultrasonische Sensor - HY-SRF05

Met deze ultrasonische sensor kan men gemakkelijk een afstand meten. Deze sensor kan ook in een 3-pin configuratie gebruikt worden, hierbij dienen de OUT pin en GND pin met elkaar verbonden te worden.

Om de sensor als een HC-SR04 met Arduino te gebruiken zie deze pagina (laat hierbij de OUT pin ongebruikt): Complete Guide for Ultrasonic Sensor HC-SR04 with Arduino

Specificaties:

• Detectiebereik: 2-450cm
• Spanning: 5V
• Stroom: <2mA
• Resolutie: 3mm
• Sensor hoek: <15^o
• Afmetingen: 45x20mm

Om de sensor in een 3-pin configuratie met Arduino te gebruiken volg dan de volgende stappen:

• Verbind de OUT pin met de GND pin van de sensor
• Laat de TRIG pin van de sensor ongebruikt
• Maak de onderstaande aanpassingen in de code van het NewPing voorbeeld

Aanpassingen voor 3-pin configuratie:

1. Verwijder deze regel: #define TRIGGER_PIN  11  // Arduino pin tied to trigger pin on the ultrasonic sensor.
2. Vervang deze regel: NewPing sonar(TRIGGER_PIN, ECHO_PIN, MAX_DISTANCE);
   Met deze regel: NewPing sonar(ECHO_PIN, ECHO_PIN, MAX_DISTANCE);
