USB PD Trigger Module

Deze USB PD trigger module zorgt er voor dat je specifieke spanningen kan opvragen (5V, 9V, 12V, 15V en 20V) van een USB-PD voeding. Naast USB PD worden ook andere protocollen ondersteund. Met het knopje wissel je tussen de spanningen. Als de LED naast een spanning continu brandt betekent het dat de spanning wordt ondersteund, als de LED knippert wordt de spanning niet ondersteund.

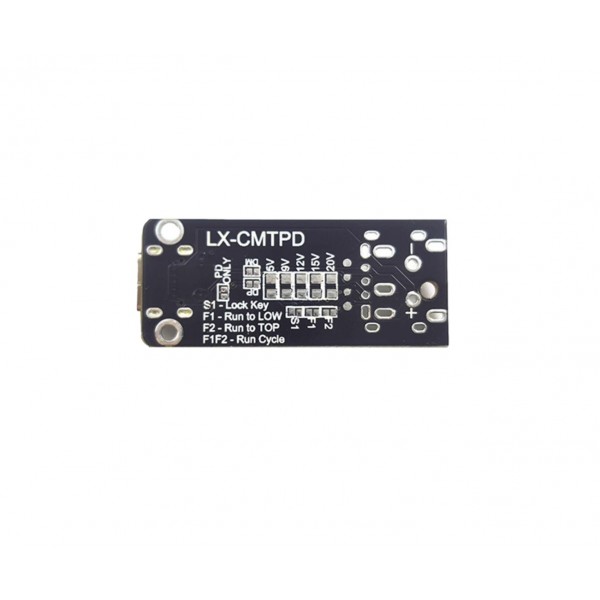

De soldeervlakjes op de onderkant bieden verschillende functies wanneer deze verbonden worden:

• S1: Hiermee kan een spanning vastgezet worden. Om een andere spanning in te stellen moet tijdens het aansluiten op een PD voeding de knop ingedrukt worden. Nu kan de spanning met het knopje veranderd worden. Om de gewenste spanning op te slaan moet de module los gehaald worden van de PD voeding en er zonder het knopje ingedrukt te hebben weer aan aangesloten worden. De spanning kan nu niet veranderd worden met het knopje.
• F1: De module gaat van hoog naar laag alle PD spanningen af en eindigt dan op 5V. Alle ondersteunde PD spanningen worden vervolgens aangegeven met continu brandende LEDs.
• F2: Zelfde als F1, alleen behoud de module de hoogst mogelijke PD spanning.
• 5V, 9V, 12V, 15V, 20V: De module triggert gelijk de gewenste spanning
• PD ONLY: De module gebruikt alleen het USB PD protocol
• DP, DM: Niet gebruikt op deze variant.
