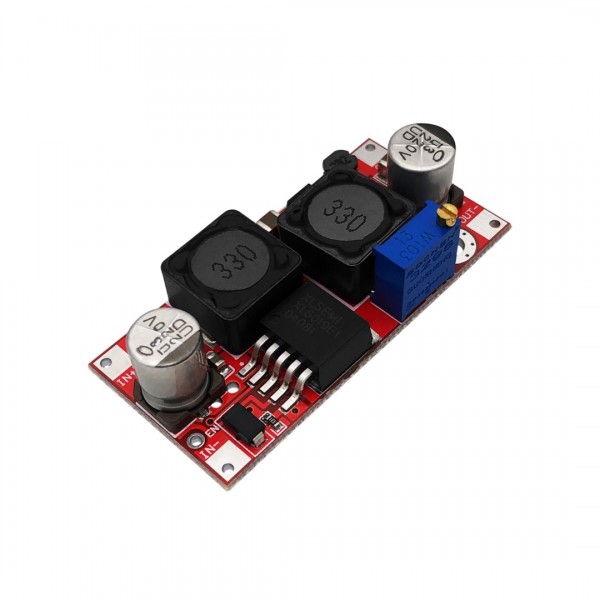

QSKJ DC-DC Verstelbare Step-Down-Up Buck-Boost Converter XL6019 20W

Een verstelbare step-down en step-up, buck en boost converter van QSKJ. Kan gebruikt worden om de voltage van bijvoorbeeld een batterij of andere spanningsbron te verlagen of verhogen.

Specificaties:

• Module type: Niet-geïsoleerde step-down/up (buck/boost)
• Ingangsspanning: 5V-32V DC*
• Maximale ingangsstroom: 4A
• Uitgangsspanning: 1.2-35V DC* (verstelbaar met de potmeter**)
• Maximale uitgangsstroom: 1.5A
• Uitgangsvermogen: 20W
• Schakelfrequentie: 180KHz
• Conversie-efficiëntie: 94% (hoogste)
• Werktemperatuur: -40°C tot +85°C
• Veiligheidsfeatures:
  • Kortsluitingsbeveiliging: Nee (men kan een zekering of protectie circuit gebruiken indien noodzakelijk)
  • Polariteitsbeveiliging: Nee (let dus goed op de + en - tijdens het aansluiten van de module)
  • Oververhittingsbeveiliging: Ja (output wordt automatisch uitgezet bij oververhitting)
• Enable pin: 1.4V of hoger zet de converter aan, tussen 0 en 0.8V zet de converter uit
• Afmetingen: 49 x 23.4 x 11.4mm

De ingangen en uitgangen staan aangegeven op de printplaat van de DC-DC converter. IN+ en IN- is de ingang, OUT+ en OUT- is de uitgang.

*Let op: Voor langdurig gebruik raden we aan de in- en uitgangsspanning op maximaal 25V DC te gebruiken om de levensduur van de condensatoren te verlengen.

**Let op: De potmeter is meerdere slags. Het kan dus even duren voordat de gewenste instelling bereikt is. De potmeter kan namelijk circa 25x ronddraaien van begin tot eind.
