Power LED Driver - Constante Stroom - 333-667mA

Power LED Driver - Constante Stroom - 333-667mA
Power LED Driver - Constante Stroom - 333-667mA
Power LED Driver - Constante Stroom - 333-667mA
Power LED Driver - Constante Stroom - 333-667mA
Power LED Driver - Constante Stroom - 333-667mA
  • Beschikbaarheid: Direct leverbaar uit magazijn in Eindhoven
  • SKU: 007287
Gebaseerd op 0 beoordeling(en) - Schrijf een beoordeling
€3,75
Excl. BTW: €3,10
Toevoegen
Verlanglijst

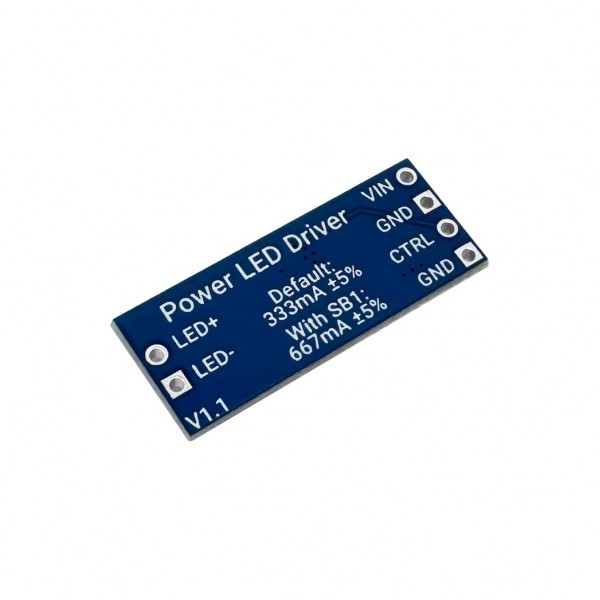

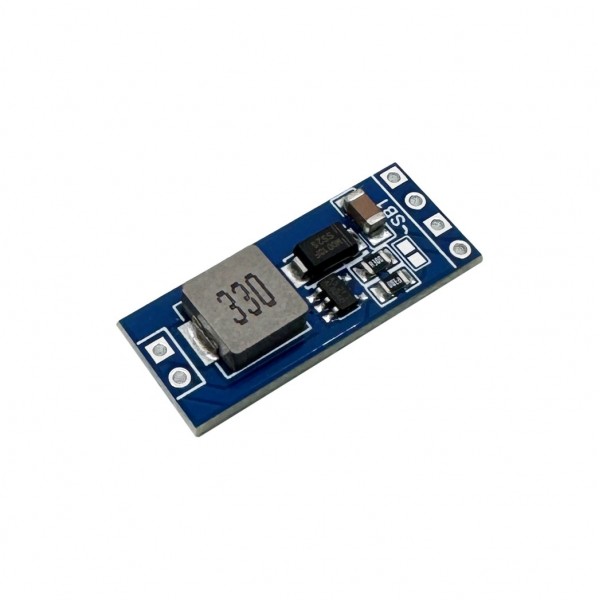

Een kleine buck converter welke een constante stroom levert, ideaal om één of meerdere High Power LEDs in serie aan te sturen. De module levert standaard ~333mA als constante stroom, maar als de soldeerbrug verbonden wordt levert deze ~667mA. Daarnaast kan middels een PWM signaal (2.5-5V) of een analoog signaal (0-2.5V) op de CTRL pin de felheid van de LED(s) geregeld worden.

Zie de volgende pagina voor meer informatie: GitHub

Zie de volgende pagina voor een tutorial: Tutorial

Zie de tab "Downloads" voor meer informatie en/of downloads.

Je moet inloggen of registreren om een beoordeling te plaatsen.

Beoordelingen over Power LED Driver - Constante Stroom - 333-667mA

Dit product heeft in totaal 0 beoordeling(en).

Tags: Spanningsconverters , Buck (Step-Down) Converters , Power LED Driver - Constante Stroom - 333-667mA , 007287 , LEOTRO , Spanningsconverter , Analoog , PWM

Specificaties

Algemeen
Merk LEOTRO
Model revisie V1.2
Normconformiteit RoHS
Minimale bedrijfstemperatuur [°C] -40
Maximale bedrijfstemperatuur [°C] 85
Features Spanningsconverter
Algemene fysieke kenmerken
Hoofdkleur Blauw
Gewicht [g] 2
Afmeting X [mm] 25
Afmeting Y [mm] 10
Vormfactor Module (algemeen)
Algemene elektrische eigenschappen
Minimale IO-pin ingangsspanning [V] 2.5
Maximale IO-pin ingangsspanning [V] 5
Communicatie
Hardware interface(s) PWM
Analoog
Spanningsconverter
Chip/SoC AL8860
Type spanningsconverter Buck
Omzetting DC-DC
Schakelmethode Niet-synchroon
Geïsoleerd Nee
Soft start Nee
Type uitgangsspanning Variabel (continu)
(automatisch geregeld afhankelijk van aantal aangesloten LEDs)
Constante stroom functie Ja
Maximale schakelfrequentie [kHz] 1000
Minimale ingangsspanning [V DC] 4.5
Maximale ingangsspanning [V DC] 40
Minimale uitgangsspanning [V DC] 2
Maximale uitgangsspanning [V DC] 38
Minimaal verschil in- en uitgangsspanning [V DC] 2
Maximale uitgangsstroom [A] 0.667
(met soldeerbrug verbonden)
0.333
(standaard)
Veiligheidsfeatures Temperatuur
Kortsluiting
Te hoge stroom (uitgang)
Connectoren
IO-connector(en) Through hole soldeerpin(nen) (2.54mm)
Ingangsspanningsconnector(en) Through hole soldeerpin(nen) (2.54mm)
Uitgangsspanningsconnector(en) Through hole soldeerpin(nen) (2.54mm)
Inhoud verpakking
Inhoud verpakking 1x Power LED driver
