Name: Power LED Driver - Constante Stroom - 278-556mA - PLD278
SKU: 007288
Price: 3.75 EUR
Availability: InStock

Power LED Driver - Constante Stroom - 278-556mA

Nieuw

Power LED Driver - Constante Stroom - 278-556mA

Beschikbaarheid: Direct leverbaar uit magazijn in Eindhoven
SKU: 007288

Gebaseerd op 0 beoordeling(en) - Schrijf een beoordeling

€3,75

Excl. BTW: €3,10

Aantal

Toevoegen

Verlanglijst

100+ stuks op voorraad

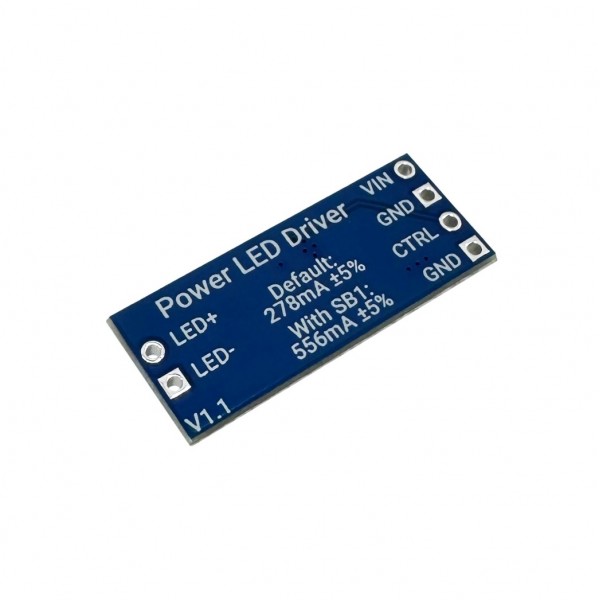

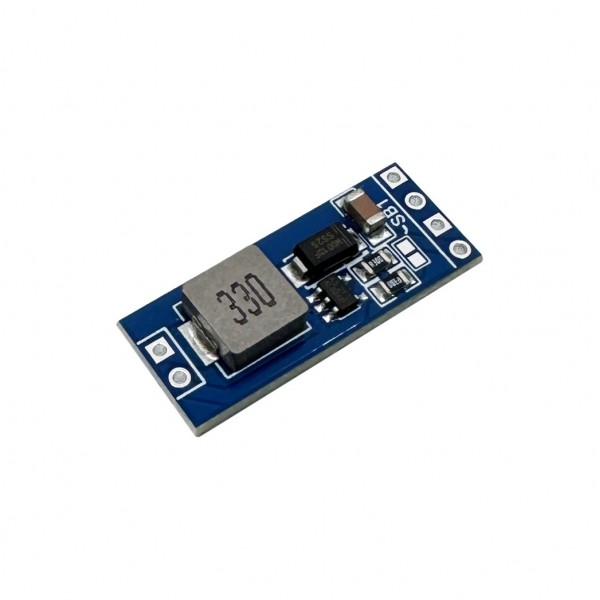

Een kleine buck converter welke een constante stroom levert, ideaal om één of meerdere High Power LEDs in serie aan te sturen. De module levert standaard ~278mA als constante stroom, maar als de soldeerbrug verbonden wordt levert deze ~556mA. Daarnaast kan middels een PWM signaal (2.5-5V) of een analoog signaal (0-2.5V) op de CTRL pin de felheid van de LED(s) geregeld worden. In de standaardinstelling is deze driver ook erg goed geschikt voor het aansturen van onze flexibele LED strings.

Zie de volgende pagina voor een tutorial: Tutorial

Zie de tab "Downloads" voor meer informatie en/of downloads.

Je moet inloggen of registreren om een beoordeling te plaatsen.

Beoordelingen over Power LED Driver - Constante Stroom - 278-556mA

Gemiddelde beoordeling:

Dit product heeft in totaal 0 beoordeling(en).

Datasheet: 007288_AL8860_datasheet.pdf

Schematisch diagram: 007288_Schematic_Constant-current-LED-driver-AL8860-278-556mA.pdf

3D model: 007288_3D_PCB_PCB_Constant-current-LED-driver.step

Tags: Power LED Driver - Constante Stroom - 278-556mA , PLD278 , Buck (Step-Down) Converters

Specificaties

Algemeen
Merk	LEOTRO
Model revisie	V1.1
Normconformiteit	RoHS
Minimale bedrijfstemperatuur [°C]	-40
Maximale bedrijfstemperatuur [°C]	85
Features	Spanningsconverter
Algemene fysieke kenmerken
Hoofdkleur	Blauw
Gewicht [g]	2
Afmeting X [mm]	25
Afmeting Y [mm]	10
Vormfactor	Module (algemeen)
Algemene electrische eigenschappen
Minimale IO-pin ingangsspanning [V]	2.5
Maximale IO-pin ingangsspanning [V]	5
Communicatie
Hardware interface(s)	Analoog PWM
Spanningsconverter
Chip/SoC	AL8860
Type spanningsconverter	Buck
Omzetting	DC-DC
Schakelmethode	Niet-synchroon
Geïsoleerd	Nee
Soft start	Nee
Type uitgangsspanning	Variabel (continu) (automatisch geregeld afhankelijk van aantal aangesloten LEDs)
Constante stroom functie	Ja
Maximale schakelfrequentie [kHz]	1000
Minimale ingangsspanning [V DC]	4.5
Maximale ingangsspanning [V DC]	40
Minimale uitgangsspanning [V DC]	2
Maximale uitgangsspanning [V DC]	38
Minimaal verschil in- en uitgangsspanning [V DC]	2
Maximale uitgangsstroom [A]	0.556 (met soldeerbrug verbonden) 0.278 (standaard)
Veiligheidsfeatures	Kortsluiting Te hoge stroom (uitgang) Temperatuur
Connectoren
IO-connector(en)	Through hole soldeerpin(nen) (2.54mm)
Ingangsspanningsconnector(en)	Through hole soldeerpin(nen) (2.54mm)
Uitgangsspanningsconnector(en)	Through hole soldeerpin(nen) (2.54mm)
Inhoud verpakking
Inhoud verpakking	1x Power LED driver
