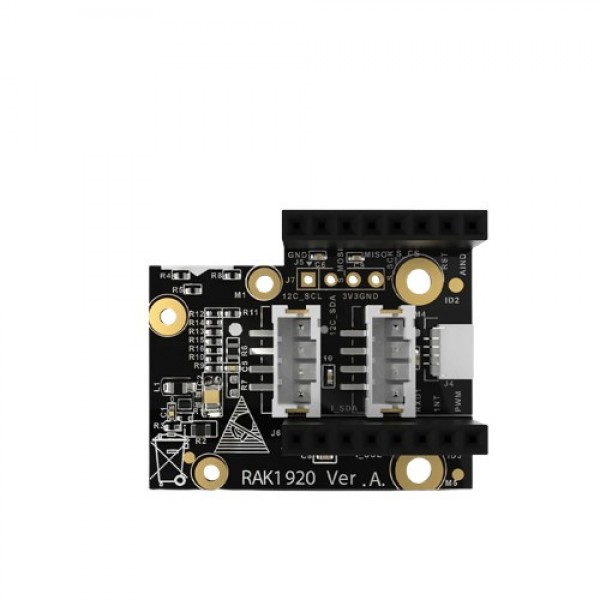

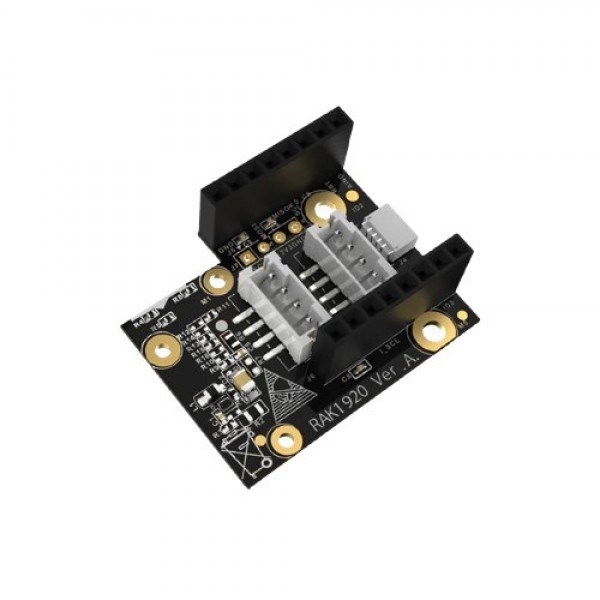

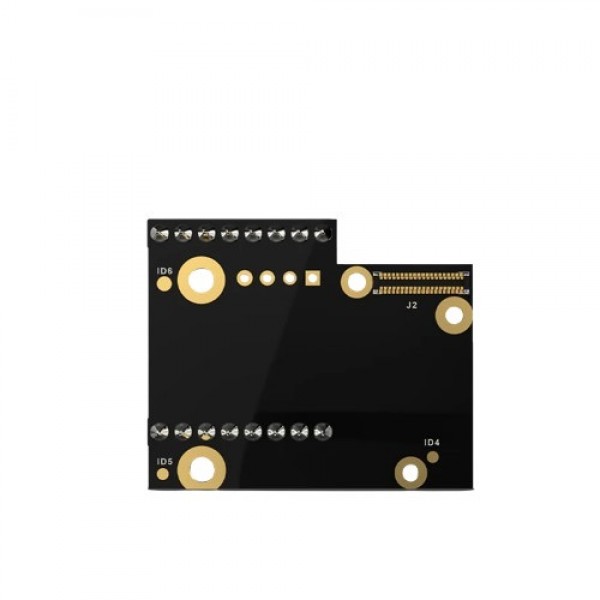

RAKwireless RAK1920 WisBlock Sensor Adapter Module

Nieuw

RAKwireless RAK1920 WisBlock Sensor Adapter Module

Beschikbaarheid: Direct leverbaar uit magazijn in Eindhoven
SKU: 007544

Gebaseerd op 0 beoordeling(en) - Schrijf een beoordeling

€8,25

Excl. BTW: €6,82

Aantal

Toevoegen

Verlanglijst

Nog maar 9 stuks op voorraad

Omschrijving
Beoordelingen (0)

Een adapter module van RAKwireless voor het modulaire WisBlock systeem. Deze module heeft een QWIIC (=STEMMA QT/JST-SH) interface, 2 Grove connectoren, en pinheaders compatible met mikroBUS Click Boards.

Door weerstanden op de PCB te verplaatsen kunnen bepaalde IO pinnen aangepast worden, bijvoorbeeld van I2C naar UART of van 3.3V naar 5V output.

Let op: Mogelijk zitten er JST-PH (compatible) connectoren op de module, in plaats van Grove connectoren. Grove female connectoren passen hier echter wel (met iets meer kracht) in.

Zie de volgende pagina voor meer informatie: Wiki

Je moet inloggen of registreren om een beoordeling te plaatsen.

Beoordelingen over RAKwireless RAK1920 WisBlock Sensor Adapter Module

Gemiddelde beoordeling:

Dit product heeft in totaal 0 beoordeling(en).

Tags: RAKwireless , Interface , RAKwireless RAK1920 WisBlock Sensor Adapter Module , 007544 , RAKwireless , RAK1920/100002 , Spanningsconverter

Specificaties

Algemeen
Merk	RAKwireless
Fabrikant model/SKU	RAK1920/100002
Model revisie	B
Features	Spanningsconverter
Algemene fysieke kenmerken
Hoofdkleur	Zwart
Gewicht [g]	6
Afmeting X [mm]	36
Afmeting Y [mm]	30
Montagemogelijkheden	Montagegat(en)
Diameter montagegat(en) [mm]	1.5 2.8
Vormfactor	Module (algemeen) WisBlock IO Module
Algemene elektrische eigenschappen
Minimale voedingsspanning [V DC]	2.6 (via VBAT) 3.3 (via 3V3_S) (beide nodig)
Maximale voedingsspanning [V DC]	4.2 (via VBAT) 3.3 (via 3V3_S) (beide nodig)
Minimale IO-pin ingangsspanning [V]	3.3
Maximale IO-pin ingangsspanning [V]	3.3
IO-pin uitgangsspanning [V]	3.3
Communicatie
Interne pull-up weerstand(en) [kΩ]	4.7
Spanningsconverter
Chip/SoC	TPS61046
Type spanningsconverter	Boost
Omzetting	DC-DC
Schakelmethode	Niet-synchroon
Geïsoleerd	Nee
Soft start	Ja
Type uitgangsspanning	Vast
Constante stroom functie	Nee
Maximale schakelfrequentie [kHz]	1000
Minimale ingangsspanning [V DC]	2.6 (via VBAT)
Maximale ingangsspanning [V DC]	4.2 (via VBAT)
Minimale uitgangsspanning [V DC]	5
Maximale uitgangsspanning [V DC]	5
Maximale uitgangsstroom [A]	0.05
Maximaal uitgangsvermogen [W]	0.25
Veiligheidsfeatures	Temperatuur Kortsluiting Onderspanning (ingang) Overspanning (uitgang) Te hoge stroom (uitgang)
Onderspanning lockout (UVLO) [V]	1.8
Connectoren
Voedingsconnector(en)	FBB04004 (WisBlock) 40p male
IO-connector(en)	HY2.0 (Grove) male JST-PH (compatible) male JST-SH (compatible) male Pinheader female (2.54mm) FBB04004 (WisBlock) 40p male Through hole soldeerpin(nen) (2.54mm)
Ingangsspanningsconnector(en)	FBB04004 (WisBlock) 40p male
Uitgangsspanningsconnector(en)	Pinheader female (2.54mm)
Inhoud verpakking
Inhoud verpakking	1x Sensor adapter module
