M5Stack Audio Module - voor M5Core

Nieuw

M5Stack Audio Module - voor M5Core

Beschikbaarheid: Direct leverbaar uit magazijn in Eindhoven
SKU: 007123

Gebaseerd op 0 beoordeling(en) - Schrijf een beoordeling

€10,50

Excl. BTW: €8,68

Aantal

Toevoegen

Verlanglijst

10+ stuks op voorraad

Omschrijving
Beoordelingen

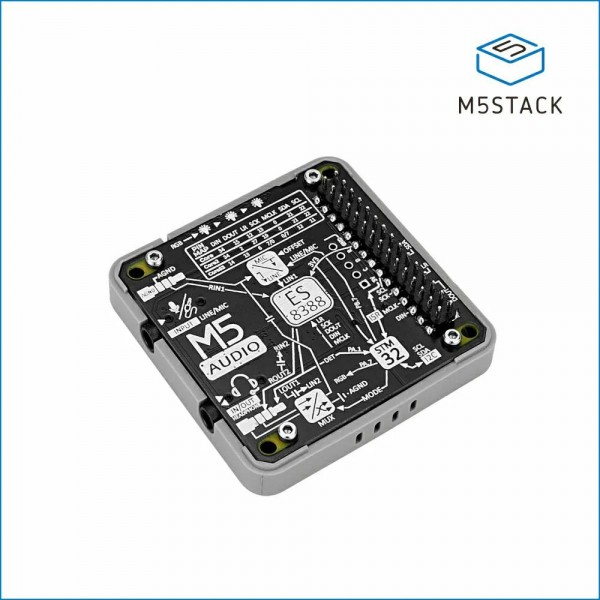

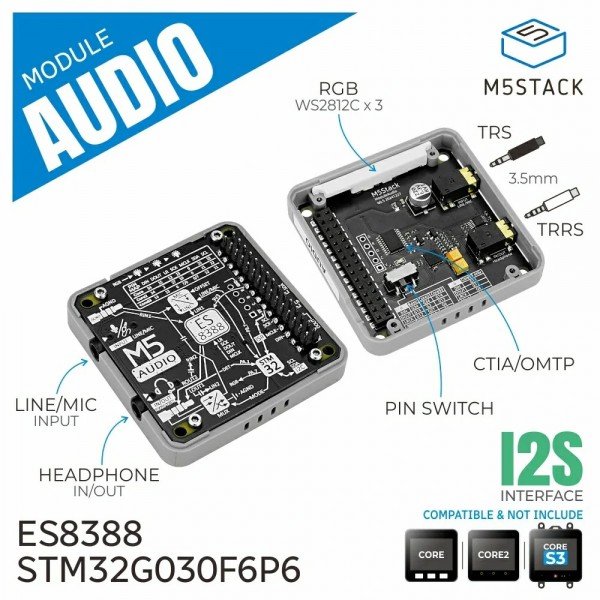

M5Stack Audio Module is een audio uitbreidingsmodule voor M5Core modules. Het heeft een audio CODEC en digitale LEDs. De audio CODEC is direct aan te sturen en uit te lezen via I2C en I2S, de digitale LEDs worden aangestuurd via een interne microcontroller (STM32) welke met I2C communiceert.

Zie de volgende pagina voor meer informatie: Wiki

Je moet inloggen of registreren om een beoordeling te plaatsen.

Beoordelingen over M5Stack Audio Module - voor M5Core

Gemiddelde beoordeling:

Dit product heeft in totaal 0 beoordeling(en).

Tags: M5Stack Audio Module - voor M5Core , M5STACK-M144 , Modules

Specificaties

Algemeen
Merk	M5Stack
Fabrikant model/SKU	M144
Minimale bedrijfstemperatuur [°C]	0
Maximale bedrijfstemperatuur [°C]	40
Features	Digitale LED(s)
Algemene fysieke kenmerken
Hoofdkleur	Zwart
Gewicht [g]	13
Afmeting X [mm]	54
Afmeting Y [mm]	54
Afmeting Z [mm]	6.6 (stapelhoogte)
Montagemogelijkheden	Pinheaders Montagegat(en)
Diameter montagegat(en) [mm]	3
Vormfactor	Module (algemeen) M5Stack Module
Algemene electrische eigenschappen
Minimale voedingsspanning [V DC]	3.3
Maximale voedingsspanning [V DC]	3.3
Minimale IO-pin ingangsspanning [V]	3.3
Maximale IO-pin ingangsspanning [V]	3.3
IO-pin uitgangsspanning [V]	3.3
Communicatie
Hardware interface(s)	I2C I2S DAC
DAC chip	ES8388
Type DAC	Audio DAC
Maximaal beschikbare analoge uitgangspinnen (DAC)	2
DAC resolutie [bit]	24
Standaard I2C adres	0x10 (ES8388) 0x33 (STM32)
Aanpasbaar I2C adres	Nee (ES8388) Ja (STM32)
Interne pull-up weerstand(en) [kΩ]	2.2
LED
LED (driver) chip	WS2812C
LED kleur	RGB
Aantal LEDs	3
Geluidsensor
Sensor(chip(s))	ES8388 (CODEC)
Connectoren
Voedingsconnector(en)	Pinheader male (2.54mm) Pinheader female (2.54mm)
IO-connector(en)	Pinheader male (2.54mm) Pinheader female (2.54mm) Audio jack 3.5mm female
Inhoud verpakking
Inhoud verpakking	1x Audio Module
