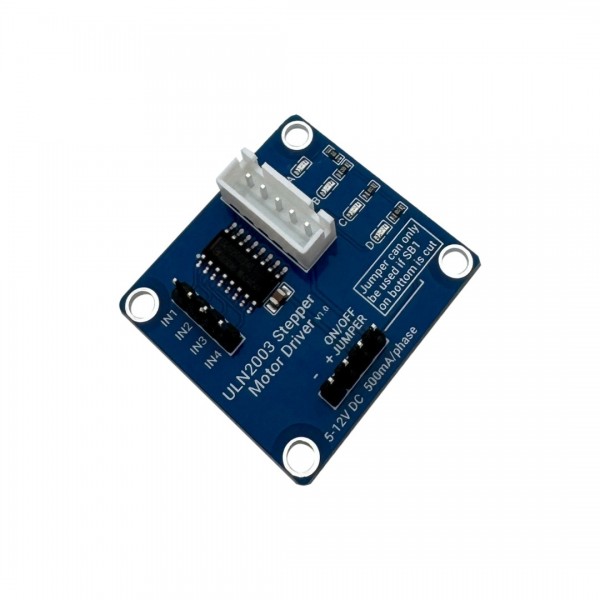

ULN2003 Stappenmotordriver Module

ULN2003 Stappenmotordriver Module
ULN2003 Stappenmotordriver Module
ULN2003 Stappenmotordriver Module
ULN2003 Stappenmotordriver Module
ULN2003 Stappenmotordriver Module
ULN2003 Stappenmotordriver Module
ULN2003 Stappenmotordriver Module
  • Beschikbaarheid: Direct leverbaar uit magazijn in Eindhoven
  • SKU: 007486
Gebaseerd op 0 beoordeling(en) - Schrijf een beoordeling
€3,00
Excl. BTW: €2,48
10 of meer €2,85
20 of meer €2,70
50 of meer €2,60
100 of meer €2,50
200 of meer €2,40
500 of meer €2,30
Toevoegen
Verlanglijst

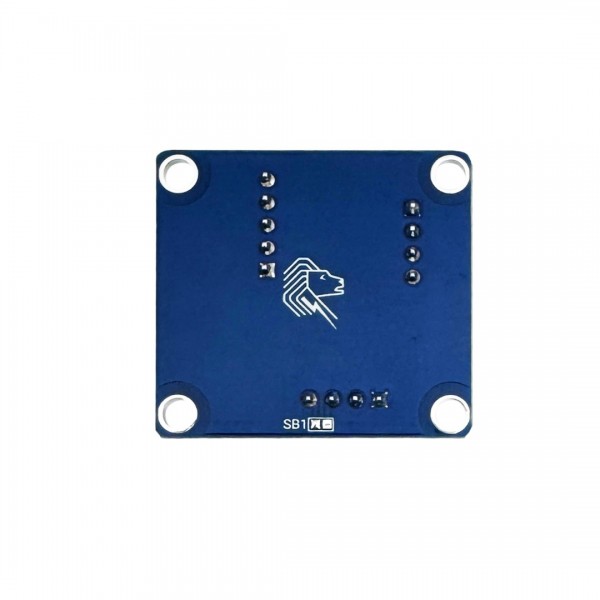

Deze ULN2003 stappenmotordriver module kan bijvoorbeeld gebruikt worden om BYJ48 Stappenmotor aan te sturen. Op de onderkant van de printplaat zit een soldeerbrug die standaard verbonden is met een dunne trace. Om bijvoorbeeld een externe aan-/uitknop toe te voegen kan deze met een mesje doorgekrast worden. Op de jumper pinnen kan dan een schakelaar aangesloten worden. Anders dan bij veel vergelijkbare modules hoeft er dus geen jumper op te zitten om de module te laten werken.

Zie de volgende pagina voor meer informatie: GitHub

Je moet inloggen of registreren om een beoordeling te plaatsen.

Beoordelingen over ULN2003 Stappenmotordriver Module

Dit product heeft in totaal 0 beoordeling(en).

Tags: Motoraansturingen en Drivers , Stappen-motoraansturingen en Drivers , ULN2003 Stappenmotordriver Module , 007486 , LEOTRO , Motor driver , Digitaal

Specificaties

Algemeen
Merk LEOTRO
Model revisie V1.0
Normconformiteit RoHS
Minimale bedrijfstemperatuur [°C] -40
Maximale bedrijfstemperatuur [°C] 85
Features Motor driver
Algemene fysieke kenmerken
Hoofdkleur Blauw
Gewicht [g] 5
Afmeting X [mm] 35
Afmeting Y [mm] 32
Montagemogelijkheden Montagegat(en)
Diameter montagegat(en) [mm] 3.2
Vormfactor Module (algemeen)
Algemene elektrische eigenschappen
Minimale voedingsspanning [V DC] 5
Maximale voedingsspanning [V DC] 20
Minimale IO-pin ingangsspanning [V] 3.3
Maximale IO-pin ingangsspanning [V] 30
Communicatie
Hardware interface(s) Digitaal
Motor driver
Type Driver
Driver chip ULN2003
Geschikte motor type(s) Stappenmotor
Draairichting Bidirectioneel
Aantal stappenmotor kanalen 1
Minimale motorvoedingsspanning [V DC] 5
Maximale motorvoedingsspanning [V DC] 20
Motorspanning [V DC] Zelfde als motorvoedingsspanning
Maximale continue RMS stroom per fase [A] 0.5
Maximale piekstroom per fase [A] 0.5
Stroombegrenzing Nee
Connectoren
Voedingsconnector(en) Pinheader male (2.54mm)
IO-connector(en) Pinheader male (2.54mm)
Motorconnector(en) JST-XH (compatible) male
Inhoud verpakking
Inhoud verpakking 1x Motordriver
