TB67S109 Motor Driver Module

Deze stappenmotor driver module kan los gebruikt worden of i.c.m. een CNC shield. Deze motor driver is geschikt voor motoren die grotere stromen vereisen, bijvoorbeeld een Nema 23 stappenmotor.

Specificaties:

• Spanningsbereik: 10-47V
• Maximale stroom: 3A per fase (continu, met koeling) (4A piek)
• Werkt met 3.3V en 5V signalen
• Stroom begrenzing die ingesteld kan worden met de potmeter
• Ondersteunt full-step, half-step, 1/4-step, 1/8-step, 1/16-step en 1/32-step
• Beveiliging ingebouwd voor te hoge temperaturen en te hogen stromen

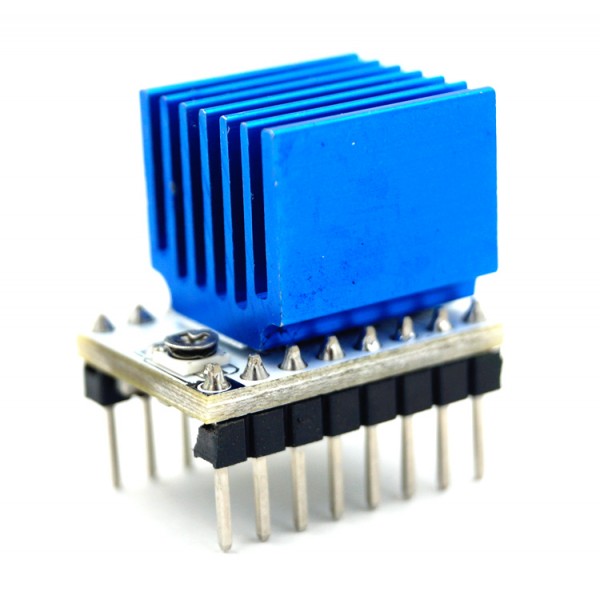

• Wordt geleverd met koelblokje voor een betere koeling

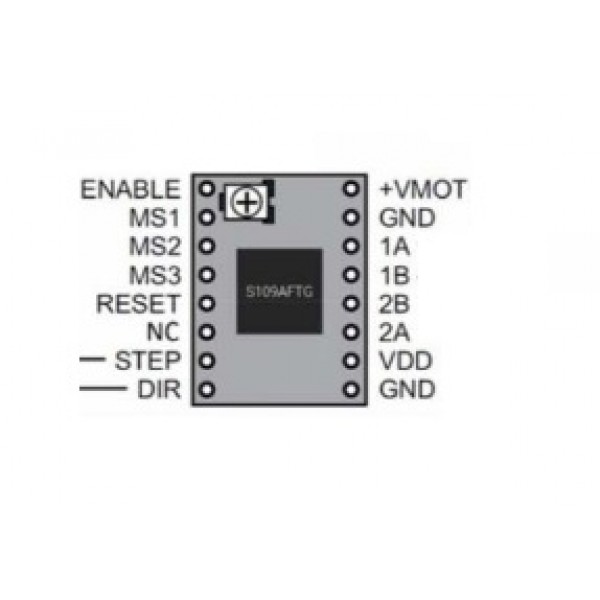

Zie de afbeeldingen voor de pinout.

Voor meer informatie zie de datasheet van de TB67S109 chip.

Om de module aan te sluiten, zie deze pagina: FYSETC WIKI S109 V1.1 (Let op: De VDD pin van deze module geeft een 5V output. Sluit deze pin niet aan op je microcontroller, hoewel dit wel in de handleiding staat aangegeven!)
