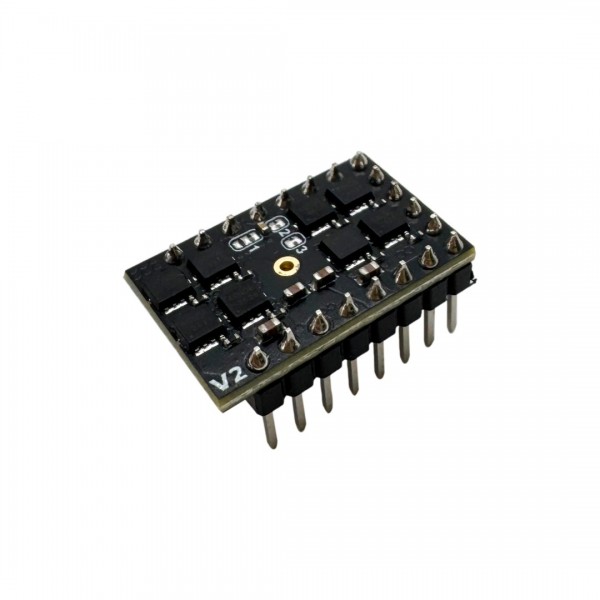

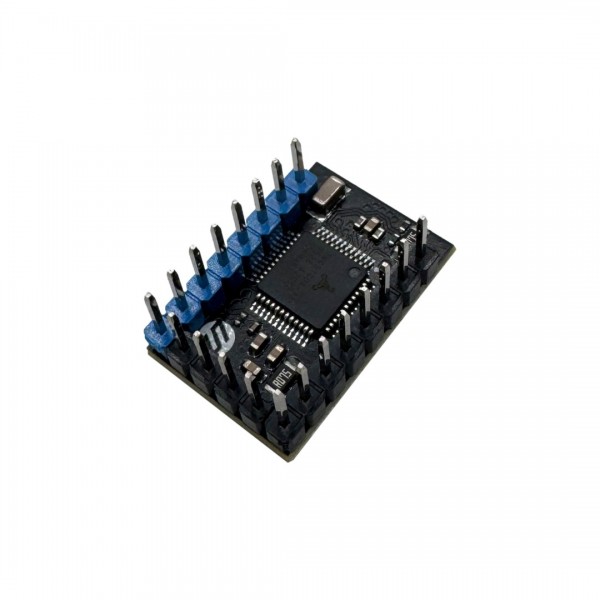

QHV5160 TMC5160 Motor Driver Module

Beschikbaarheid: Direct leverbaar uit magazijn in Eindhoven
SKU: 004386

Gebaseerd op 0 beoordeling(en) - Schrijf een beoordeling

€15,00

Excl. BTW: €12,40

Aantal

Toevoegen

Verlanglijst

20+ stuks op voorraad

Deze stappenmotor driver is bedoeld voor motoren met een groter vermogen en stroomsterkte, geschikt voor o.a. NEMA17 en NEMA23.

Deze stappenmotor driver module kan los gebruikt worden of i.c.m. een CNC shield of 3D printer. Ten opzichte van veel andere stappenmotor drivers heeft deze een aantal bijzondere features, waaronder:

StealthChop2™ technologie voor stillere stappenmotoren
SpreadCycle™ technologie voor vloeiendere bewegingen
CoolStep™ technologie voor energiebesparing tot 75% t.o.v. vorige generaties
StallGuard™ technologie voor weerstand detectie en sensorless homing
DCStep™ technologie voor belastingafhankelijke snelheidsregeling

Let op: De motorrichting is omgekeerd t.o.v. de A4988 en DRV8825 gebaseerde drivers. Je kan hiervoor wijzigingen maken in de software of de motorpinnen (hardwarematig) spiegelen.

Let op: De drivers steken een beetje uit waardoor er bij sommige moederborden geen andere drivers meer naast passen.

Let op: De fabrikant FYSETC geeft op de informatiepagina (zie link hieronder) aan dat de driver geschikt is tot 60V DC. Dit is alleen een piek waarde en het is enkel mogelijk om de motor driver voor langere tijd te gebruiken tot maximaal 50V DC. Daarom raden we aan om maximaal 50V DC op de VM pin te zetten.

Zie de volgende pagina voor meer informatie: Wiki

Zie de tab "Downloads" voor meer informatie en/of downloads.

Je moet inloggen of registreren om een beoordeling te plaatsen.

Beoordelingen over QHV5160 TMC5160 Motor Driver Module

Gemiddelde beoordeling:

Dit product heeft in totaal 0 beoordeling(en).

Datasheet: 004386_TMC5160A_Datasheet_Rev1.15.pdf

Tags: QHV5160 TMC5160 Motor Driver Module , QHV5160DRIVERMOD , Stappen-motoraansturingen en Drivers

Specificaties

Algemeen
Merk	FYSETC
Fabrikant model/SKU	QHV5160
Features	Motor driver
Algemene fysieke kenmerken
Hoofdkleur	Zwart
Gewicht [g]	8
Afmeting X [mm]	23
Afmeting Y [mm]	16
Afmeting Z [mm]	20 (hoogte zonder headers, inclusief koelblok)
Montagemogelijkheden	Pinheaders
Vormfactor	Module (algemeen)
Experimenteerprintplaat vriendelijk	Ja
Algemene electrische eigenschappen
Minimale voedingsspanning [V DC]	3.3
Maximale voedingsspanning [V DC]	5
Minimale IO-pin ingangsspanning [V]	3.3
Maximale IO-pin ingangsspanning [V]	5
IO-pin uitgangsspanning [V]	Zelfde als voedingsspanning
Communicatie
Hardware interface(s)	SPI Digitaal (Step/Dir) (standaard SPI voor configuratie en Step/Dir voor stapaansturing)
Motor driver
Type	Driver
Driver chip	TMC5160
Geschikte motor type(s)	Stappenmotor
Aantal stappenmotor kanalen	1
Microstepping	1/2 1 (full step) 1/4 1/8 1/16 1/32 1/64 1/128 1/256 (enkel digitaal instelbaar)
Minimale motorvoedingsspanning [V DC]	8
Maximale motorvoedingsspanning [V DC]	50
Maximale continue RMS stroom per fase [A]	3
Maximale piekstroom per fase [A]	4.2
Stroombegrenzing	Ja, instelbaar (enkel digitaal instelbaar)
Meetweerstand [Ω]	0.075
Veiligheidsfeatures	Kortsluiting Temperatuur Onderspanning Te hoge stroom
Connectoren
Voedingsconnector(en)	Pinheader male (2.54mm)
IO-connector(en)	Pinheader male (2.54mm)
Motorconnector(en)	Pinheader male (2.54mm)
Inhoud verpakking
Inhoud verpakking	1x QHV5160 1x Koelblok 1x Warmtegeleidend dubbelzijdig tape
