BIGTREETECH TMC2240 Motor Driver Module - V1.0

Beschikbaarheid: Direct leverbaar uit magazijn in Eindhoven
SKU: 005468

Gebaseerd op 0 beoordeling(en) - Schrijf een beoordeling

€9,75

Excl. BTW: €8,06

Aantal

Toevoegen

Verlanglijst

50+ stuks op voorraad

Omschrijving
Beoordelingen

Deze stappenmotor driver module kan los gebruikt worden of i.c.m. een CNC shield of 3D printer. Ten opzichte van veel andere stappenmotor drivers heeft deze een aantal bijzondere features, waaronder:

StealthChop2™ technologie voor stillere stappenmotoren
SpreadCycle™ technologie voor vloeiendere bewegingen
CoolStep™ technologie voor energiebesparing tot 75% t.o.v. vorige generaties
StallGuard™ technologie voor weerstand detectie en sensorless homing

Zie de volgende pagina voor meer informatie: GitHub

Je moet inloggen of registreren om een beoordeling te plaatsen.

Beoordelingen over BIGTREETECH TMC2240 Motor Driver Module - V1.0

Gemiddelde beoordeling:

Dit product heeft in totaal 0 beoordeling(en).

Tags: BIGTREETECH TMC2240 Motor Driver Module - V1.0 , BTT-TMC2240DRIVERMODV1.0 , Stappen-motoraansturingen en Drivers

Specificaties

Algemeen
Merk	BIGTREETECH
Fabrikant model/SKU	TMC2240
Model revisie	V1.0
Features	Motor driver
Algemene fysieke kenmerken
Hoofdkleur	Zwart
Gewicht [g]	4
Afmeting X [mm]	20
Afmeting Y [mm]	15
Montagemogelijkheden	Pinheaders
Vormfactor	Module (algemeen)
Algemene electrische eigenschappen
Minimale voedingsspanning [V DC]	2.2
Maximale voedingsspanning [V DC]	5.5
Minimale IO-pin ingangsspanning [V]	2.2
Maximale IO-pin ingangsspanning [V]	5.5
IO-pin uitgangsspanning [V]	Zelfde als voedingsspanning
Communicatie
Hardware interface(s)	SPI
Motor driver
Type	Driver
Driver chip	TMC2240
Geschikte motor type(s)	Stappenmotor
Aantal stappenmotor kanalen	1
Microstepping	1/2 1 (full step) 1/4 1/8 1/16 1/32 1/64 1/128 1/256
Minimale motorvoedingsspanning [V DC]	4.5
Maximale motorvoedingsspanning [V DC]	36
Maximale continue RMS stroom per fase [A]	2.1
Maximale piekstroom per fase [A]	3
Stroombegrenzing	Ja, instelbaar
Meetweerstand [Ω]	0.11
Veiligheidsfeatures	Kortsluiting Temperatuur Onderspanning Te hoge stroom
Connectoren
Voedingsconnector(en)	Pinheader male (2.54mm)
IO-connector(en)	Pinheader male (2.54mm)
Motorconnector(en)	Pinheader male (2.54mm)

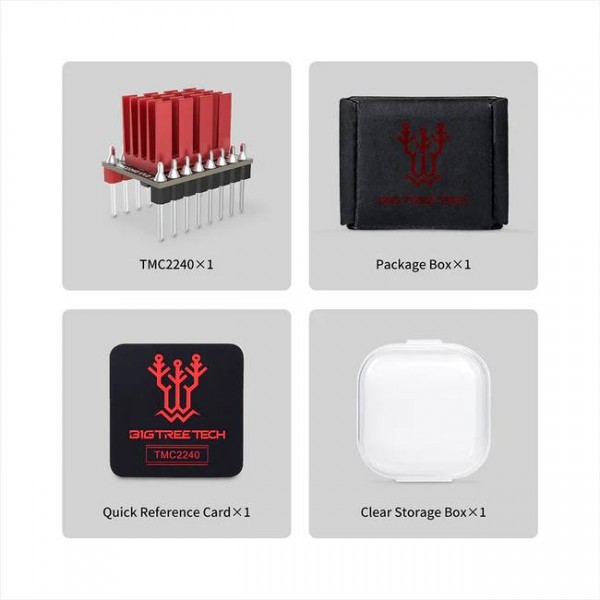

Inhoud verpakking
Inhoud verpakking	1x TMC2240 (met heatsink) 1x Pinout kaart 1x Opbergdoosje
