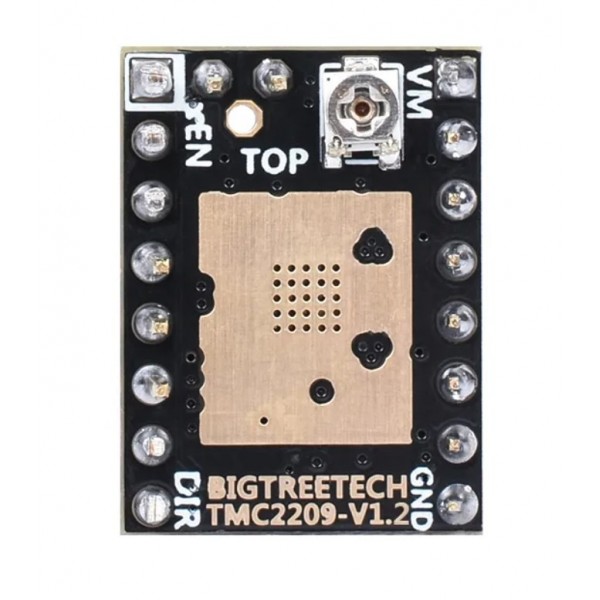

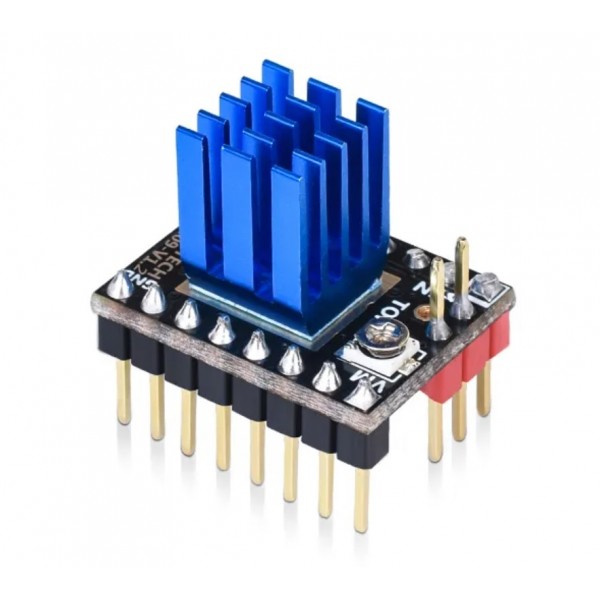

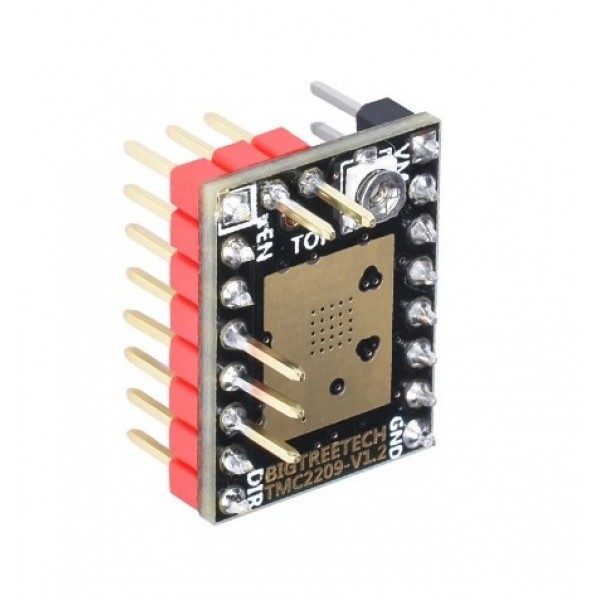

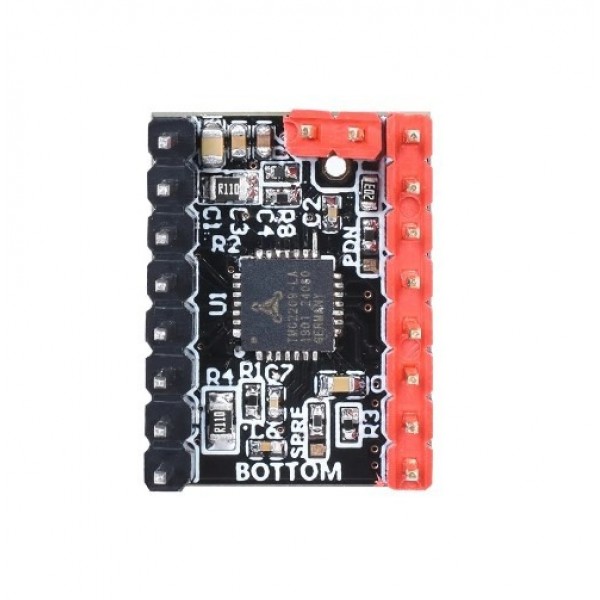

BIGTREETECH TMC2209 Stappenmotordriver Module

BIGTREETECH TMC2209 Stappenmotordriver Module
BIGTREETECH TMC2209 Stappenmotordriver Module
BIGTREETECH TMC2209 Stappenmotordriver Module
BIGTREETECH TMC2209 Stappenmotordriver Module
BIGTREETECH TMC2209 Stappenmotordriver Module
BIGTREETECH TMC2209 Stappenmotordriver Module
BIGTREETECH TMC2209 Stappenmotordriver Module
BIGTREETECH TMC2209 Stappenmotordriver Module
BIGTREETECH TMC2209 Stappenmotordriver Module
  • Beschikbaarheid: Direct leverbaar uit magazijn in Eindhoven
  • SKU: 005707
Gebaseerd op 0 beoordeling(en) - Schrijf een beoordeling
€7,00
Excl. BTW: €5,79
10 of meer €6,50
20 of meer €6,00
Toevoegen
Verlanglijst

Een stappenmotordriver van BIGTREETECH met UART of digitale aansturing. Deze stappenmotor driver module kan los gebruikt worden of i.c.m. een CNC shield of 3D printer.
Ten opzichte van veel andere stappenmotor drivers heeft deze een aantal bijzondere features, waaronder:

Zie de volgende pagina voor meer informatie: GitHub

Je moet inloggen of registreren om een beoordeling te plaatsen.

Beoordelingen over BIGTREETECH TMC2209 Stappenmotordriver Module

Dit product heeft in totaal 0 beoordeling(en).

Tags: Motoraansturingen en Drivers , Stappen-motoraansturingen en Drivers , BIGTREETECH TMC2209 Stappenmotordriver Module , 005707 , BIGTREETECH , TMC2209 , Motor driver , Digitaal (Step/Dir) , UART

Specificaties

Algemeen
Merk BIGTREETECH
Fabrikant model/SKU TMC2209
Model revisie V1.2 of V1.3
Features Motor driver
Algemene fysieke kenmerken
Hoofdkleur Zwart
Gewicht [g] 4
Afmeting X [mm] 20
Afmeting Y [mm] 15
Montagemogelijkheden Pinheaders
Vormfactor Module (algemeen)
Algemene elektrische eigenschappen
Minimale voedingsspanning [V DC] 3
Maximale voedingsspanning [V DC] 5.2
Minimale IO-pin ingangsspanning [V] 3
Maximale IO-pin ingangsspanning [V] 5.2
IO-pin uitgangsspanning [V] Zelfde als voedingsspanning
Communicatie
Hardware interface(s) UART
Digitaal (Step/Dir)
Motor driver
Type Driver
Driver chip TMC2209
Geschikte motor type(s) Stappenmotor
Draairichting Bidirectioneel
Aantal stappenmotor kanalen 1
Microstepping 1/2
1/4
1/8
1/16
1/32
1/64
1/128
1/256
1 (full step)
(1/16, 1/32, 1/64 en 1/8 via MS1 en MS2 pinnen, overige via UART)
Minimale motorvoedingsspanning [V DC] 4.8
Maximale motorvoedingsspanning [V DC] 28
Motorspanning [V DC] Zelfde als motorvoedingsspanning
Maximale continue RMS stroom per fase [A] 2
Maximale piekstroom per fase [A] 2.8
Stroombegrenzing Ja, instelbaar
(met potmeter)
Meetweerstand [Ω] 0.11
Veiligheidsfeatures Temperatuur
Kortsluiting
Onderspanning
Te hoge stroom
Connectoren
Voedingsconnector(en) Pinheader male (2.54mm)
IO-connector(en) Pinheader male (2.54mm)
Motorconnector(en) Pinheader male (2.54mm)
Inhoud verpakking
Inhoud verpakking 1x TMC2209 module
1x Heatsink
