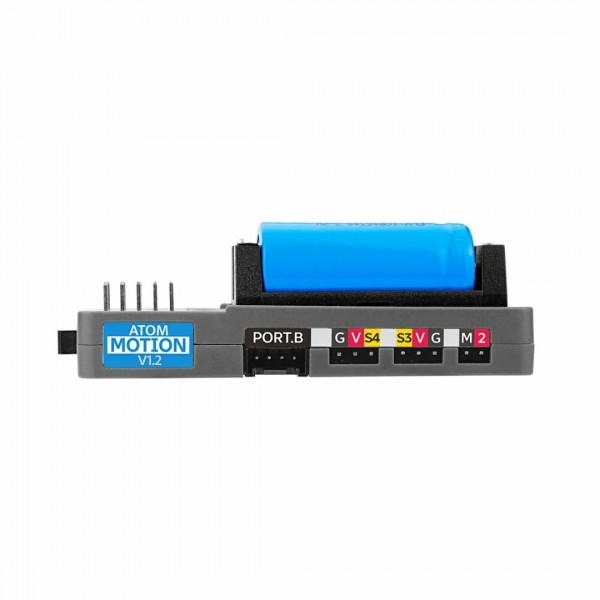

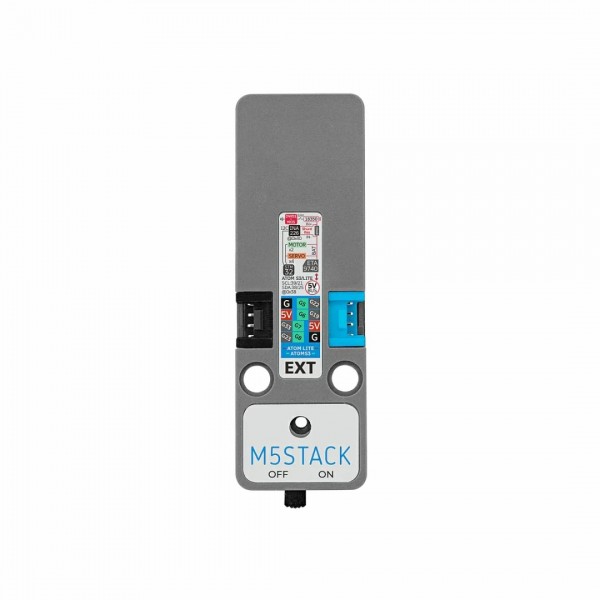

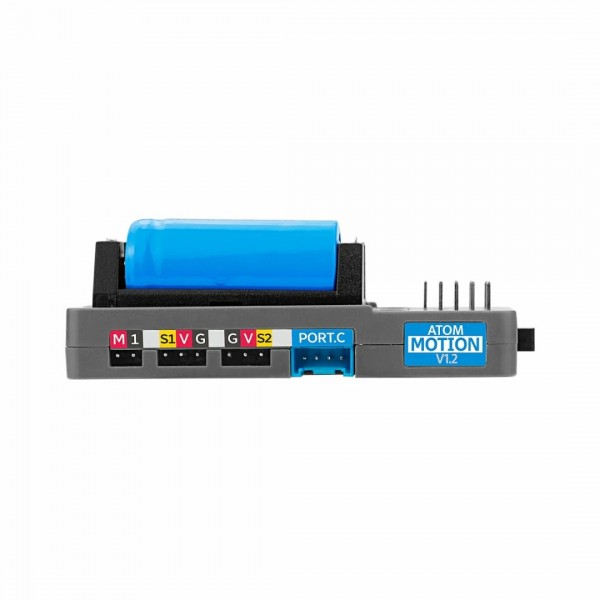

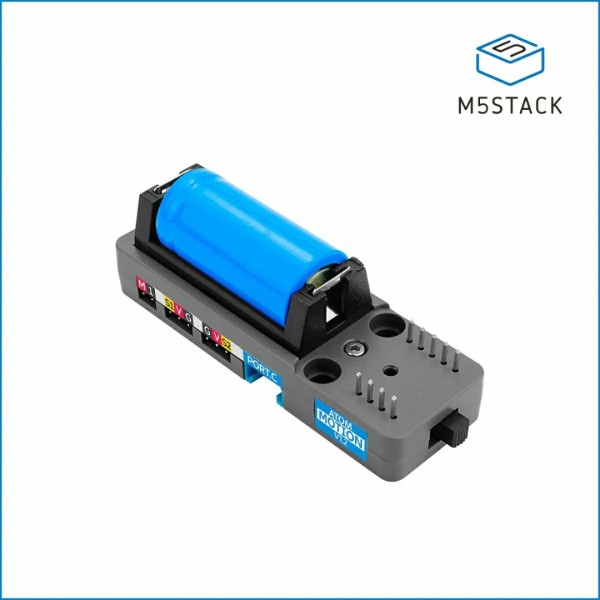

M5Stack Atomic Motion Base V1.2 - met Stroomsensor

M5Stack Atomic Motion Base V1.2 - met Stroomsensor
M5Stack Atomic Motion Base V1.2 - met Stroomsensor
M5Stack Atomic Motion Base V1.2 - met Stroomsensor
M5Stack Atomic Motion Base V1.2 - met Stroomsensor
M5Stack Atomic Motion Base V1.2 - met Stroomsensor
M5Stack Atomic Motion Base V1.2 - met Stroomsensor
M5Stack Atomic Motion Base V1.2 - met Stroomsensor
M5Stack Atomic Motion Base V1.2 - met Stroomsensor
M5Stack Atomic Motion Base V1.2 - met Stroomsensor
M5Stack Atomic Motion Base V1.2 - met Stroomsensor
M5Stack Atomic Motion Base V1.2 - met Stroomsensor
  • Beschikbaarheid: Direct leverbaar uit magazijn in Eindhoven
  • SKU: 007250
Gebaseerd op 0 beoordeling(en) - Schrijf een beoordeling
€10,50
Excl. BTW: €8,68
Toevoegen
Verlanglijst

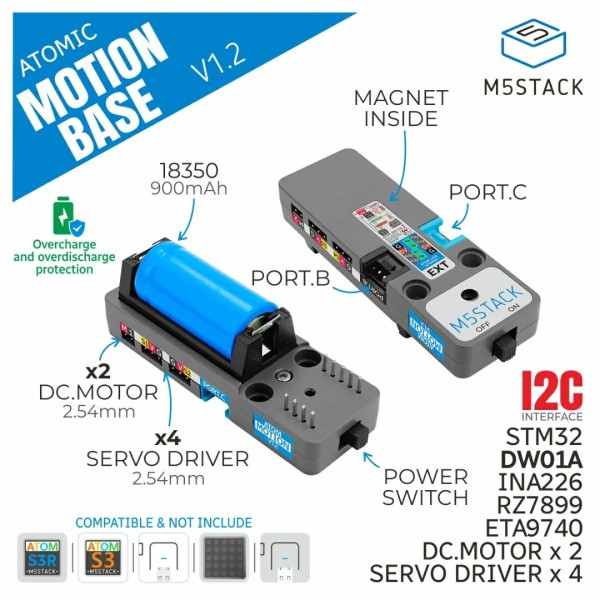

Een DC- en servomotor driver van M5Stack gemaakt voor de Atom serie. In de module zit een microcontroller (STM32) welke de motor drivers aanstuurt, de microcontroller zelf kan worden aangestuurd met I2C. Ook zit er een stroomsensor in de module en wordt een Li-ion batterij meegeleverd.

Zie de volgende pagina voor meer informatie: Wiki

Je moet inloggen of registreren om een beoordeling te plaatsen.

Beoordelingen over M5Stack Atomic Motion Base V1.2 - met Stroomsensor

Dit product heeft in totaal 0 beoordeling(en).

Tags: Motoraansturingen en Drivers , DC-Motoraansturingen en Drivers , M5Stack Atomic Motion Base V1.2 - met Stroomsensor , 007250 , M5Stack , A090-V12 , Batterijlader , Motor driver , Spanningsconverter , Stroomsensor , Batterijhouder , Batterij protectiecircuit , Behuizing , Batterij , I2C

Specificaties

Algemeen
Merk M5Stack
Fabrikant model/SKU A090-V12
Minimale bedrijfstemperatuur [°C] 0
Maximale bedrijfstemperatuur [°C] 40
Features Batterij
Behuizing
Motor driver
Stroomsensor
Batterijlader
Batterijhouder
Spanningsconverter
Batterij protectiecircuit
Algemene fysieke kenmerken
Hoofdkleur Grijs/zilver
Gewicht [g] 42
Afmeting X [mm] 72
Afmeting Y [mm] 24
Afmeting Z [mm] 21
Montagemogelijkheden Magneten
LEGO (compatible) gaten
Vormfactor Module (algemeen)
M5Stack Atom layout/shield
Algemene elektrische eigenschappen
Minimale voedingsspanning [V DC] 5
Maximale voedingsspanning [V DC] 5
Minimale IO-pin ingangsspanning [V] 3.3
Maximale IO-pin ingangsspanning [V] 3.3
IO-pin uitgangsspanning [V] 3.3
Communicatie
Hardware interface(s) I2C
Standaard I2C adres 0x40
(INA226)
0x38
(STM32)
Aanpasbaar I2C adres Nee
Interne pull-up weerstand(en) [kΩ] 4.7
Stroomsensor
Sensor(chip) INA226
Aantal kanalen 1
Geschikte stroom DC
Meetmethode Shunt
Shunt weerstand [mΩ] 20
Maximale resolutie [bit] 16
Spanningsconverter
Chip/SoC ETA9740
Type spanningsconverter Boost
Omzetting DC-DC
Schakelmethode Synchroon
Geïsoleerd Nee
Type uitgangsspanning Vast
Maximale schakelfrequentie [kHz] 650
Minimale uitgangsspanning [V DC] 5
Maximale uitgangsspanning [V DC] 5
Motor driver
Type Driver
Driver chip RZ7899
Geschikte motor type(s) DC motor
Solenoïde
Servo motor (PWM)
Draairichting Bidirectioneel
Aantal DC-motor kanalen 2
Aantal servomotor kanalen 4
Motorspanning [V DC] Zelfde als batterijspanning
Maximale continue RMS stroom per fase [A] 1
Maximale piekstroom per fase [A] 3
Maximale (RMS) stroom kanalen gecombineerd [A] 3.0
(DC-motoren + servomotoren)
Stroombegrenzing Nee
Veiligheidsfeatures Temperatuur
Kortsluiting
Te hoge stroom
Batterijcircuit
Batterij laadchip/SoC ETA9740
Ondersteunde batterij chemie Li-Po
Li-ion
Maximale laadspanning [V] 4.2
Maximale laadstroom [mA] 1180
Instelbare laadstroom Nee
Protectiecircuit Ja
Batterij protectie chip/SoC DW01A
Veiligheidsfeatures Kortsluiting
Overspanning
Onderspanning
Te hoge stroom
Onderspanning detectie (UVP) [V] 2.40
Overspanning detectie (OVP) [V] 4.30
Ontlaadstroom protectie [A] 5
Batterij
Chemie Li-ion
Oplaadbaar Ja
Capaciteit (typical) [mAh] 900
Maximale celspanning [V] 4.2
Batterijhouder
Geschikte batterijvormfactor 18350
Geschikte anode vorm Flat top
Button top
Geschikt aantal batterijen 1
Connectoren
Voedingsconnector(en) HY2.0 (Grove) male
Pinheader male (2.54mm)
IO-connector(en) HY2.0 (Grove) male
Pinheader male (2.54mm)
Motorconnector(en) Pinheader male (2.54mm)
Uitgangsspanningsconnector(en) HY2.0 (Grove) male
Pinheader male (2.54mm)
Behuizing
Materiaal Polycarbonaat (PC)
Inhoud verpakking
Inhoud verpakking 1x Motion base
1x Batterij
