ZK-PP2K DC-Motor Tester - PWM Controller - 8A

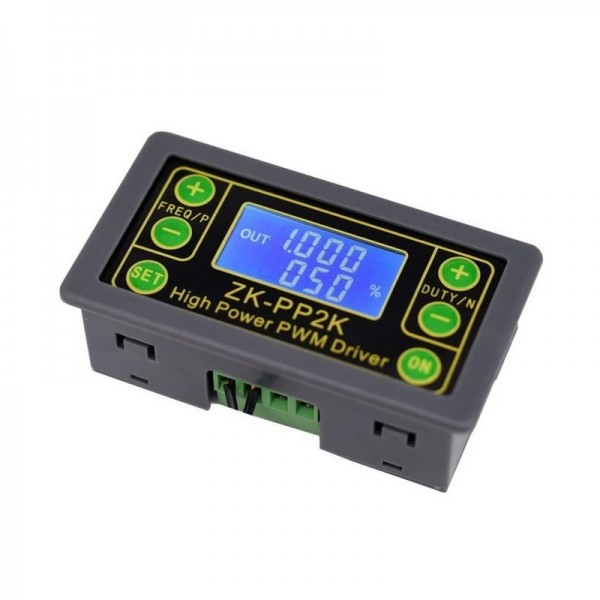

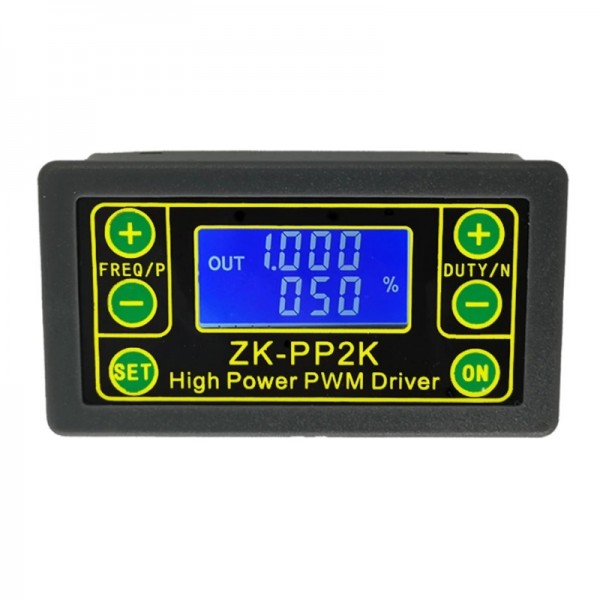

Een handige PWM controller voor het aandrijven en testen van DC-motoren. Deze controller heeft 2 verschillende standen waarmee het gedrag van de DC-motor ingesteld kan worden. Naast de knoppen aan de voorkant bij het scherm van deze controller, zit er achter op de PCB nog een connector waar een stopknop (niet meegeleverd) op aangesloten kan worden.

Specificaties:

• Voedingsspanning: 5 - 30V DC
• Uitgangsspanning: 5 - 30V DC (zelfde als ingangsspanning)
• Maximale uitgangsstroom: 8A*
• Frequentiebereik: 1Hz - 150kHz*
• Frequentie nauwkeurigheid: ±2%
• Duty cycle bereik: 0 - 100%
• Signaalvorm: Blokgolf**
• Connector stopknop: JST-XH 2p
• Werktemperatuur: -20 - 85°C

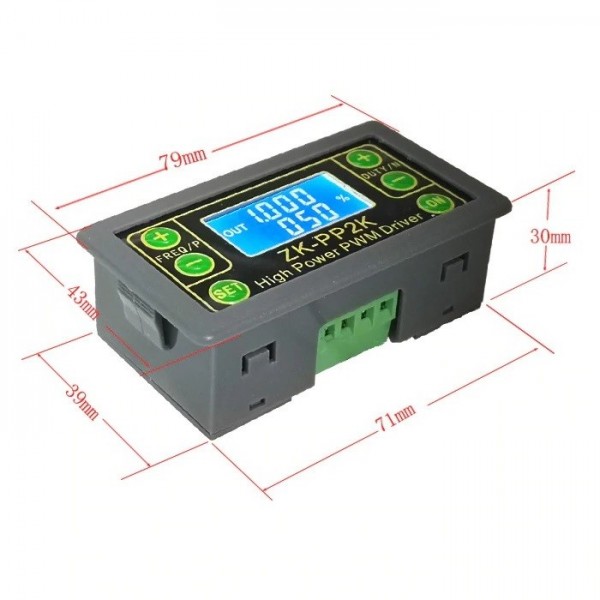

• Afmetingen: Zie afbeeldingen

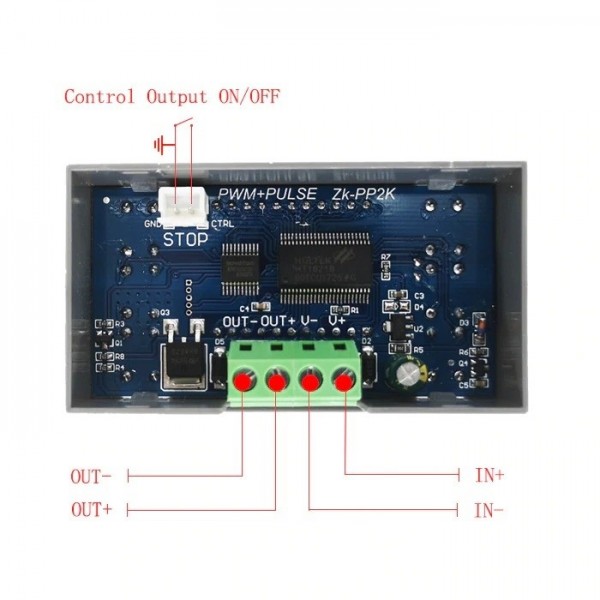

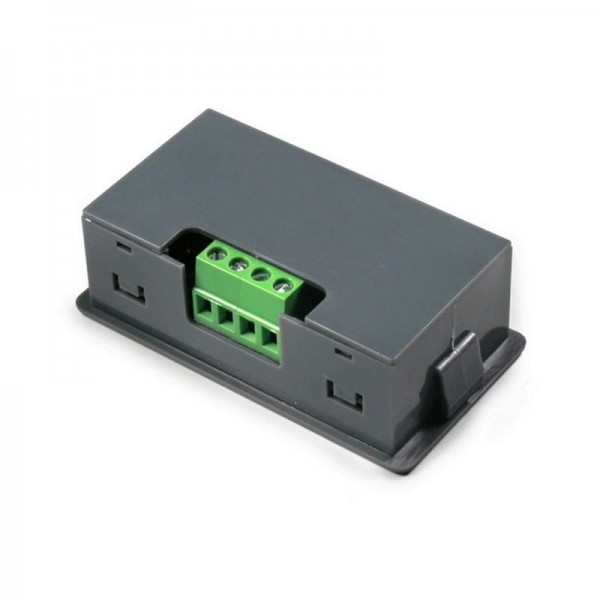

Pinout:

• V+: Voedingsspanning +
• V-: Voedingsspanning -
• OUT+: Motorspanning +
• OUT-: Motorspanning -

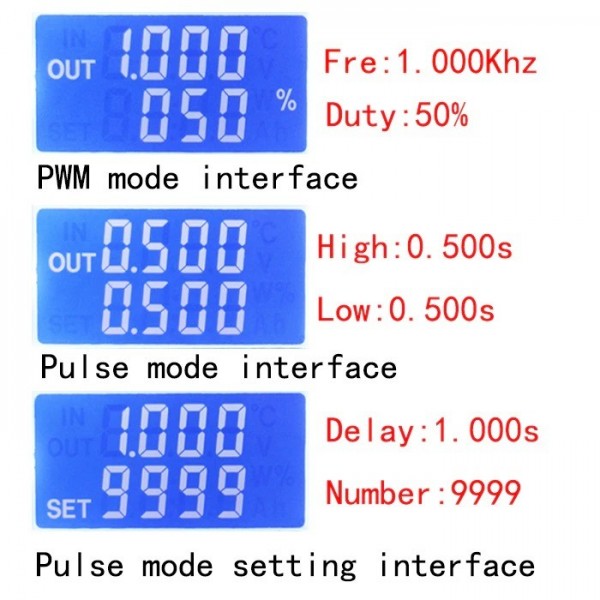

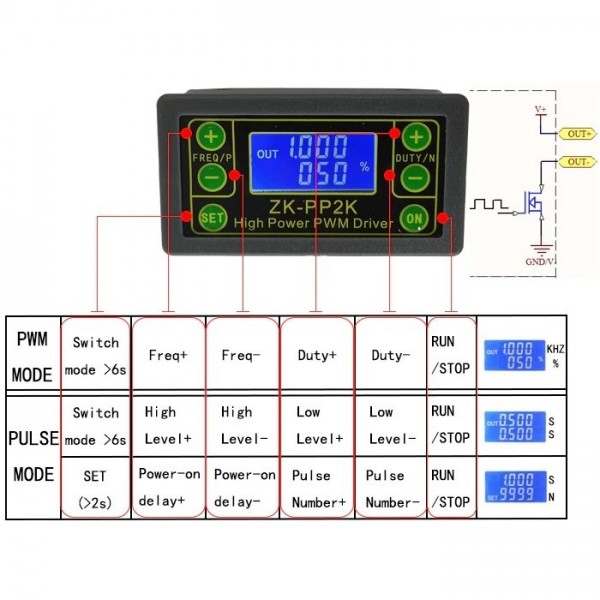

Gebruiksstanden interfaces (zie afbeeldingen voor meer info en een beknopte gebruiksaanwijzing):

• PWM modus: Stel de schakelfrequentie (kHz) en duty cycle in.
• Pulse modus: Stel in hoelang de motor aangaat en hoelang uit in seconden.
• Pulse modus set: Stel het aantal pulsen en de vertraging in seconden alvorens te beginnen in.

Inhoud verpakking:

• 1x ZK-PP2K DC-Motor Tester

*Let op: Houd bij een uitgangsstroom groter dan 5A en/of een PWM frequentie boven 20kHz de temperatuur van de MOSFET in de gaten, mogelijk heeft deze koeling nodig bij langdurig gebruik bij deze omstandigheden.

**Let op: Bij hogere frequenties is het signaal mogelijk geen zuiver bloksignaal meer.
