Name: Waveshare DC Motor Driver Module voor Raspberry Pi Pico - 4 Kanalen - WS-19764
Brand: Waveshare
SKU: 004787
Price: 19.5 EUR
Availability: InStock

Waveshare DC Motor Driver Module voor Raspberry Pi Pico - 4 Kanalen

Beschikbaarheid: Direct leverbaar uit magazijn in Eindhoven
SKU: 004787

Gebaseerd op 0 beoordeling(en) - Schrijf een beoordeling

€19,50

Excl. BTW: €16,12

Aantal

Toevoegen

Verlanglijst

20+ stuks op voorraad

Omschrijving
Beoordelingen

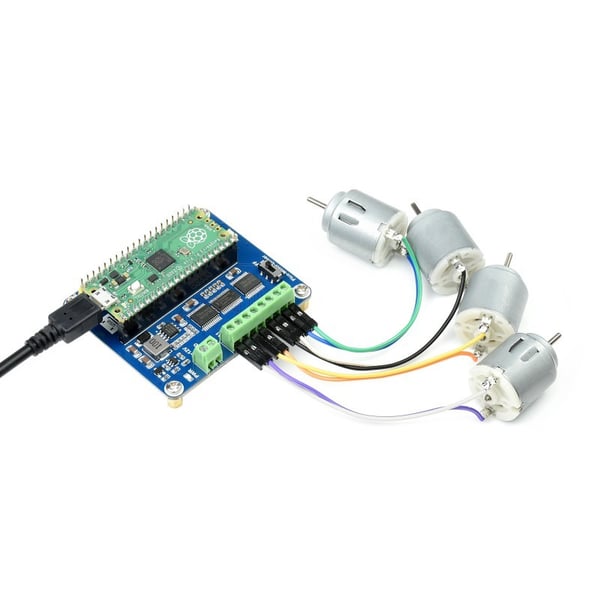

Een DC motor driver module met 4 kanalen speciaal gemaakt voor de Raspberry Pi Pico. De module heeft een ingebouwde spanningsconverter die de Raspberry Pi Pico kan voeden, hierdoor is er geen aparte voeding voor de Pico en de motoren nodig. Door de relatief hoge uitgangsstroom van de converter is het ook mogelijk eventuele andere modules hiermee te voeden. De interne motordrivers worden via een PWM chip aangestuurd, deze wordt op zijn beurt weer aangestuurd via I2C door de Pico.

Let op: Er wordt geen Raspberry Pi Pico meegeleverd.

Zie de volgende pagina voor meer informatie: Wiki

Je moet inloggen of registreren om een beoordeling te plaatsen.

Beoordelingen over Waveshare DC Motor Driver Module voor Raspberry Pi Pico - 4 Kanalen

Gemiddelde beoordeling:

Dit product heeft in totaal 0 beoordeling(en).

Tags: Waveshare DC Motor Driver Module voor Raspberry Pi Pico - 4 Kanalen , WS-19764 , DC-Motoraansturingen en Drivers

Specificaties

Algemeen
Merk	Waveshare
Fabrikant model/SKU	19764
Features	Motor driver
Algemene fysieke kenmerken
Hoofdkleur	Blauw
Gewicht [g]	29 (inclusief boutjes en afstandsbusjes)

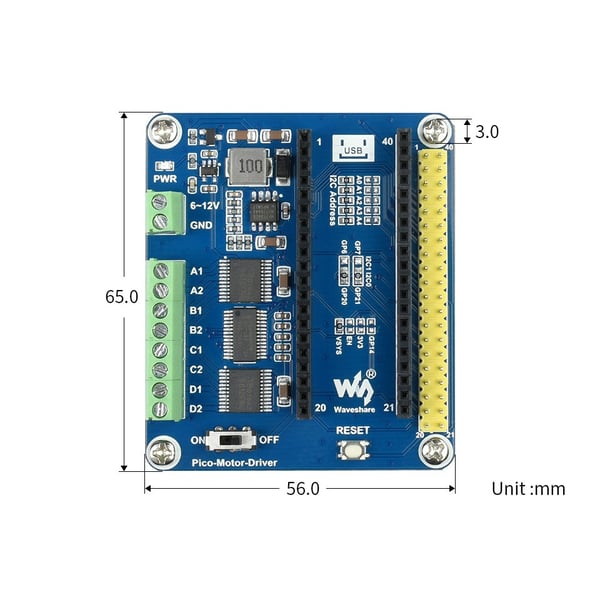

Afmeting X [mm]	65
Afmeting Y [mm]	56
Montagemogelijkheden	Montagegat(en)
Vormfactor	Module (algemeen) Raspberry Pi Pico layout/shield
Algemene electrische eigenschappen
Minimale voedingsspanning [V DC]	5 (via VSYS pin) 6 (via PWR schroefterminal)
Maximale voedingsspanning [V DC]	12 (via PWR schroefterminal) 5 (via VSYS pin)
Minimale IO-pin ingangsspanning [V]	3.3
Maximale IO-pin ingangsspanning [V]	3.3
IO-pin uitgangsspanning [V]	3.3
Communicatie

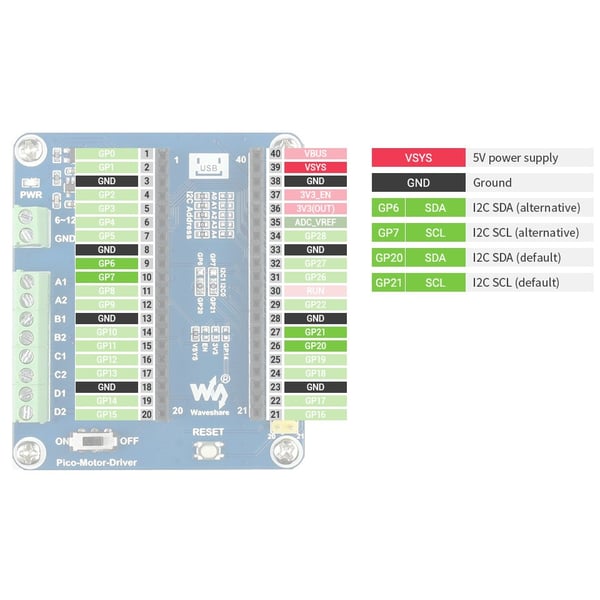

Hardware interface(s)	I2C (met PCA9685 PWM chip)
Standaard I2C adres	0x40
Aanpasbaar I2C adres	Ja
Interne pull-up weerstand(en) [kΩ]	Geen (gebruik interne pull-ups van microcontroller)
Motor driver
Type	Driver
Driver chip	TB6612
Geschikte motor type(s)	DC motor Solenoïde
Aantal DC-motor kanalen	4
Minimale motorvoedingsspanning [V DC]	5 (via VSYS pin) 6 (via PWR schroefterminal)
Maximale motorvoedingsspanning [V DC]	12 (via PWR schroefterminal) 5 (via VSYS pin)
Motorspanning [V DC]	5.0
Maximale continue RMS stroom per fase [A]	1.2
Maximale piekstroom per fase [A]	3
Maximale (RMS) stroom kanalen gecombineerd [A]	3.0
Stroombegrenzing	Nee
Veiligheidsfeatures	Temperatuur
Connectoren
Voedingsconnector(en)	Schroefterminal Pinheader female (2.54mm)
IO-connector(en)	Pinheader male (2.54mm) Pinheader female (2.54mm)
Motorconnector(en)	Schroefterminal
Inhoud verpakking
Inhoud verpakking	1x Waveshare DC Motor Driver Module 4x Boutje 4x Afstandsbusje
