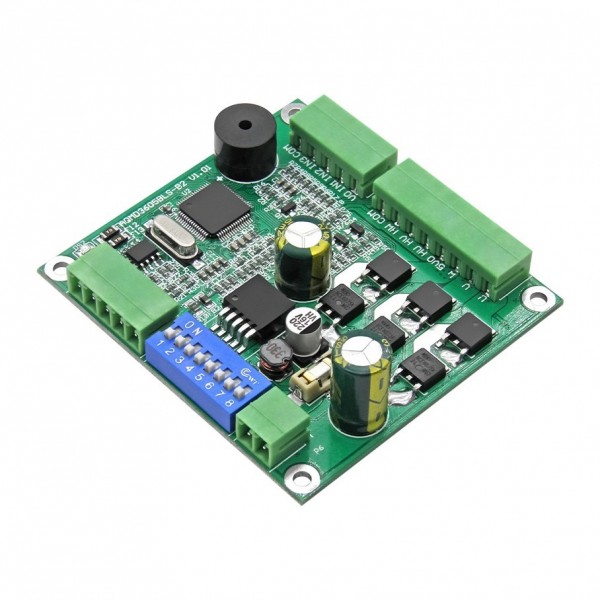

BLDC Motor Driver 9-36V - 5A

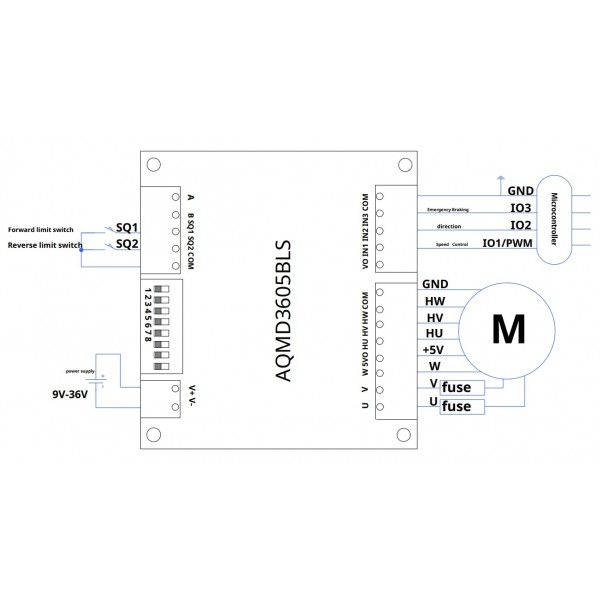

Een veelzijdige driver voor een borstelloze DC (BLDC) motor met ingebouwde hall-effect sensoren. De driver biedt verschillende manieren van aansturen waaronder met een potmeter (10kΩ-50kΩ), een microcontroller met PWM en RS485. Via RS485 en het configuratieprogramma voor Windows (te vinden onder de tab "Downloads") zijn vele instellingen aan te passen (o.a. maximale stroom, snelheid, PID instellingen, etc.). Indien je hier geen gebruik van maakt staat de driver standaard ingesteld op de maximale instellingen met betrekking tot snelheid en stroom.

Een volledige (vertaalde versie) van de datasheet/gebruiksaanwijzing en het RS485 protocol is te vinden onder te tab "Downloads". Zie hieronder voor een beknopte uitleg.

Functies van de dipswitches:

• 1-3: configuratie nominale motorstroom
• 4-5: signaalbron selecteren
• 6-7: configuratie werkmodus
• 8: configuratie besturingsmodus, digitaal en analoog signaal

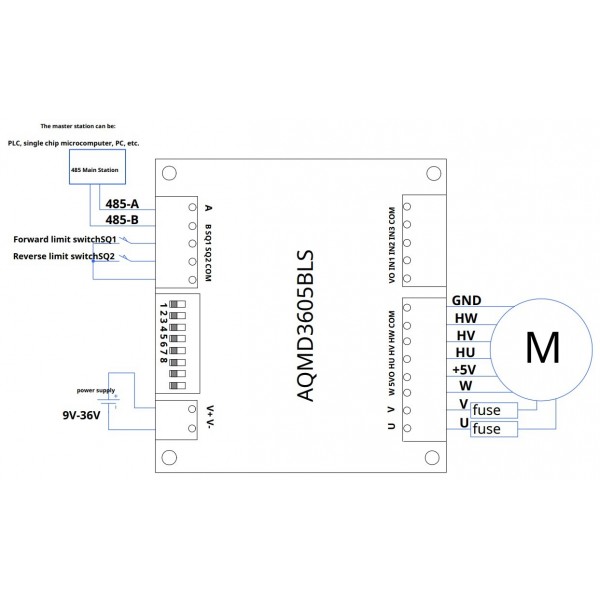

Om snel te beginnen met het configuratieprogramma (en om de motor te testen) kunnen de onderstaande stappen gevolgd worden:

1. Zorg dat de motordriver in de RS485 aansturing/configuratiestand staat door dipswitch 8 op "ON" te zetten.
2. Sluit een USB naar RS485 converter (wordt niet meegeleverd) aan op de RS485 terminals van de motordriver en stop de USB in de computer.
3. Ga op de computer naar apparaatbeheer en controleer onder het kopje Poorten (COM & LPT) op welke COM-poort de RS485 converter zich aanmeldt. Indien de COM-poort hoger is dan 15, voer dan de volgende tussenstappen uit:
   1. Druk met de rechtermuisknop op de RS485 converter en kies dan Eigenschappen>Poortinstellingen>Geavanceerd.
   2. Wijzig daar het COM-poortnummer in een nummer tussen 1 en 15 en klik op OK.
4. Open het configuratie programma, selecteer de juiste COM-poort (de overige instellingen staan standaard goed) en druk op Open.
5. Vink rechts onderaan het configuratie programma Auto Refresh aan. Indien alles goed gaat zullen statusparameters daarboven verschijnen. Indien er "Timeout" komt te staan, controleer dan de aansluitingen, COM-poort en of de motor driver in RS485 instelling staat.

Volg de onderstaande instructies om de motor te testen via het configuratieprogramma:

1. Zorg dat de communicatie met de driver werkt middels de bovenstaande stappen.
2. Ga naar de tab Motor Parameter klik op Read.
3. Verander de in ieder geval de maximale stroom die de motor aankan onder de velden Motor Rated Current, Motor Load Current en Braking Current.
4. De rest van de instellingen kunnen voor het testen hetzelfde blijven. Klik vervolgens op Configure om de instellingen op te slaan. Een melding dat het opslaan gelukt is zal dan verschijnen.
5. Ga naar de tab Motor Control en zet de slider Output PWM op 100%.
6. Klik op Operate en de motor zal gaan draaien.
7. Klik op Stop om de motor te stoppen. Om instellingen te veranderen moet de motor ook gestopt zijn.

Volg de onderstaande instructies om de motor te testen via de potmeter:

1. Zorg er voor dat de potmeter en motor correct aan de driver zijn aangesloten.
2. Voordat je de voeding aansluit, zorg je er voor dat de dipswitches 4 en 5 op "ON" staan (built-in programs).
3. Zodra je de voeding aansluit, gaan de groene en rode LED afwisselend knipperen. Tegelijkertijd draai je drie keer de as van de motor.
4. De leerfase van de built-in program eindigt met een piep geluid van ongeveer 2 seconden.
5. Zet vervolgens dipswitches 4 en 5 weer terug op "OFF".

Zie de tab "Downloads" voor meer informatie en/of downloads.
