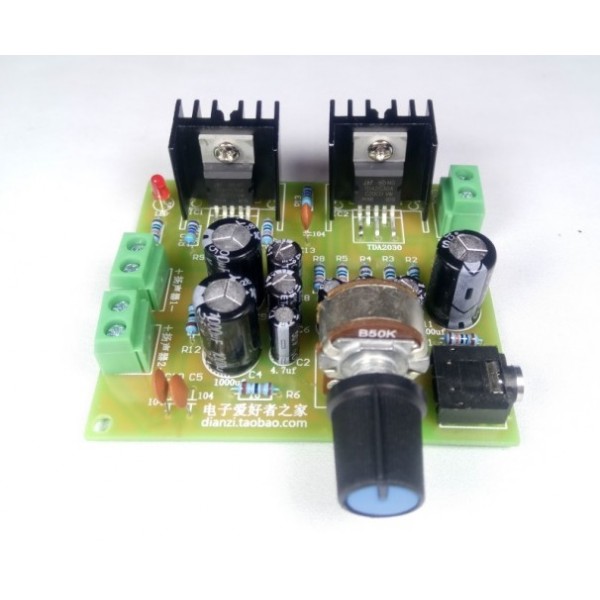

TDA2030 2x14W Audio Versterker - DIY Kit

Met deze doe-het-zelf kit op basis van de TDA2030 chip maak je je eigen versterker!

Specificaties:

• Spanning: 9-15VDC
• TDA2030 chip
• Speaker impedantie: 4 tot 8 ohm
• Uitgangsvermogen: 2x 14W (bij 4 ohm speakers), 2x 9W (bij 8 ohm speakers)
• Potmeter aanwezig (voor volumeregeling)
• 3.5mm female jack (audio input)
• Ompoolbeveiliging met een diode
• Koelblokken voor een optimale koeling
• LED die de status van de versterker aangeeft (aan/uit)
• Componenten met waarde staan vermeld op PCB
• PCB formaat: 70x60mm

Let op: Bij lage spanningen zal de LED minder fel zijn.

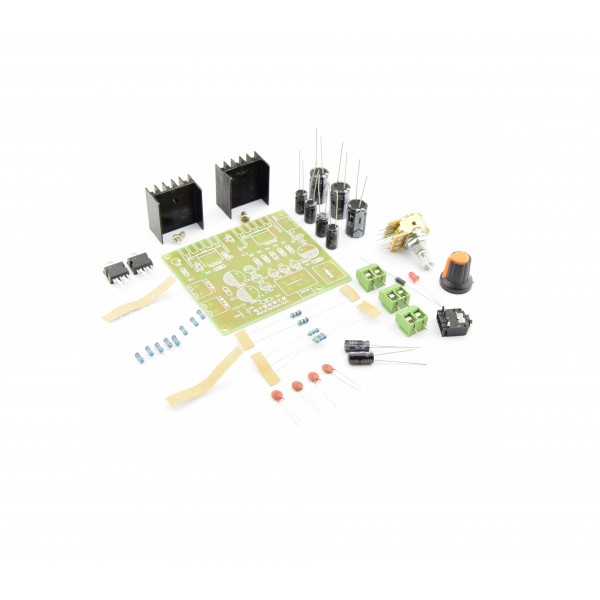

Inhoud van de kit:

• 1x PCB
• 4x 0.1uF (104) condensator
• 2x 4.7uF condensator
• 4x 47uF condensator
• 3x 1000uF condensator
• 2x 18 ohm weerstand
• 3x 4.7k ohm weerstand
• 8x 100k ohm weerstand
• 1x 50k ohm potmeter + knop
• 2x TDA2030
• 2x koelblok + schroef
• 1x 3mm LED
• 1x 1N4007 diode
• 1x 3.5mm female jack
• 3x schroef terminal

Op de PCB staan alle plekken van de componenten met waarde vermeld.
Let op: In plaats van een 2200uF buffercondensator wordt er een 1000uF condensator geleverd. Soldeer deze dus op de plek (C11) van de 2200uF condensator.
