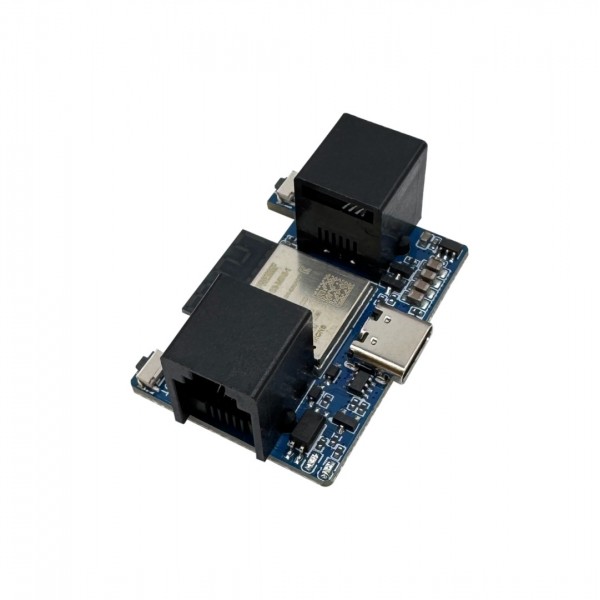

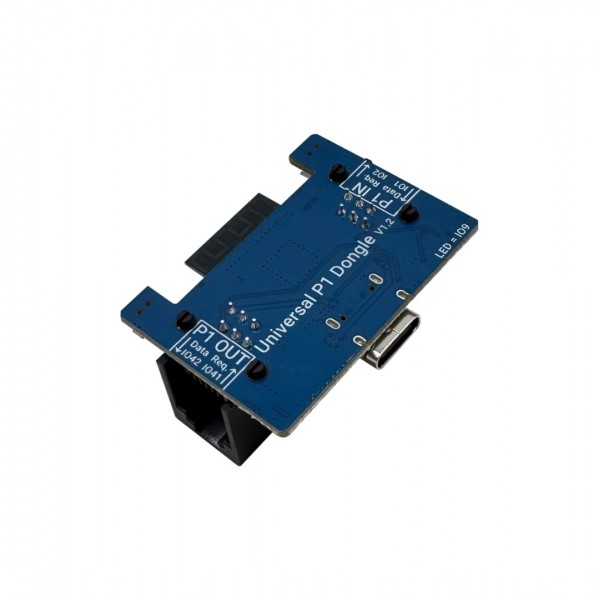

Universele P1 Poort Dongle voor Slimme Meter - ESP32-S3

De Universele P1 Poort Dongle is een multifunctionele Wi-Fi en USB development dongle om te communiceren met de P1 poort van een slimme meter. De module is gebaseerd op een ESP32-S3 microcontroller welke via de USB poort gemakkelijk te programmeren is. Uniek aan deze module is dat deze zowel een P1 poort ingang als uitgang heeft, hierdoor kan deze niet alleen informatie ontvangen, maar ook weer uitsturen. Door deze feature is de dongle op verschillende manieren te gebruiken:

• P1 naar USB dongle
• P1 naar Wi-Fi dongle
• Draadloze P1 verbinding (bijvoorbeeld tussen de slimme meter en de (slimme) laadpaal een eind verderop)
• Draadloze P1 splitter (indien meerdere slimme apparaten gebruik moeten maken van de P1 data)

De module is via verschillende platformen te programmeren. In de GitHub pagina hieronder staan verschillende voorbeelden voor o.a. Arduino en ESPHome.

Sluit de dongle gemakkelijk aan met één van de volgende kabels: P1 Poort kabels
Doorgaans geldt hoe korter de kabel hoe beter, zowel voor de dataoverdracht als voor het voeden van de dongle vanuit de P1 poort. Indien de module niet via de P1 poort gevoed kan worden, dan is het nodig om de module ook via de USB aansluiting van een 5V voeding te voorzien.

Let op: Om de module voor de eerste keer te programmeren, moet deze in de programmeermodus worden gezet. Sluit de module aan op de computer, houd de bootknop ingedrukt en druk kort op de resetknop. Laat daarna de bootknop los.

Zie de volgende pagina voor meer informatie: GitHub
