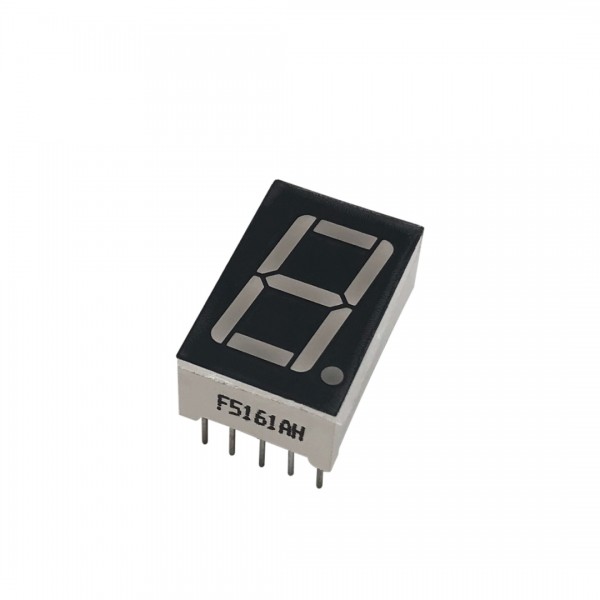

Segmenten Display - 1 Karakter - Rood

Segmenten displays worden veel toegepast in klokken of voor het aangeven van cijfers in het algemeen, bijv. om een spanning weer te geven.

Deze variant is vrij minimaal met slechts 1 karakter, maar voor veel applicaties is 1 cijfer/letter genoeg om bijv. een status aan te geven.

Hier zitten rode LEDs in verwerkt, en dus gelden dezelfde regels voor voorschakelweerstanden zoals bij de Rode LED. Deze variant is common cathode.

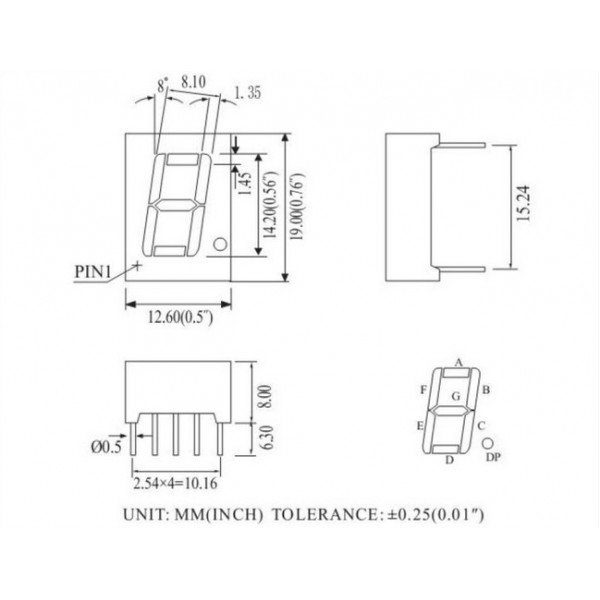

De schema's met pinouts, afmetingen en overige specificaties zijn te zien in de afbeeldingen.
