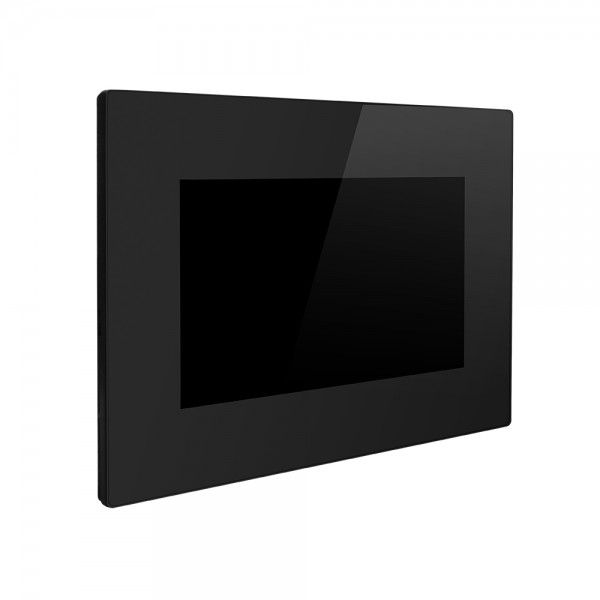

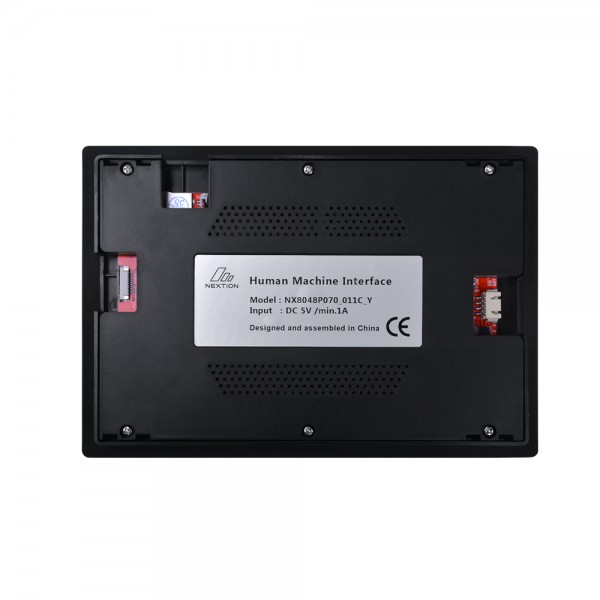

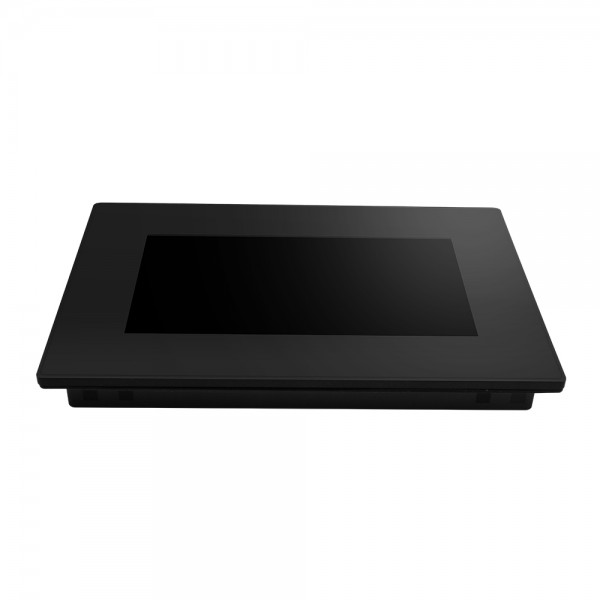

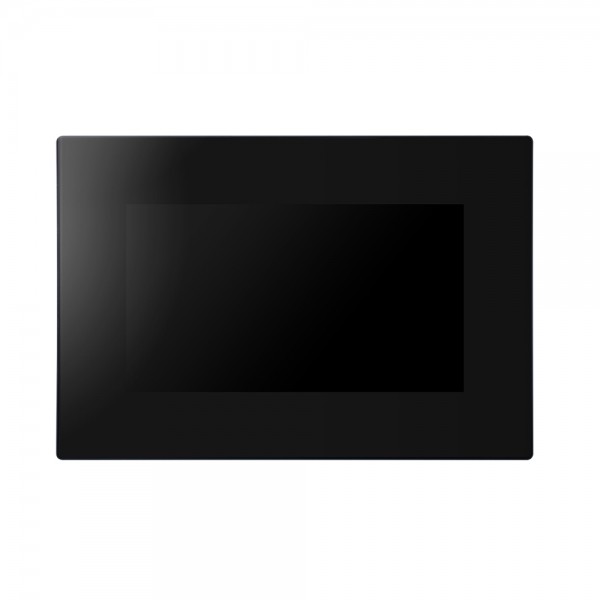

Nextion Intelligent NX8048P070 HMI Display 7 Inch 800x480 met Capacitief Touchscreen en Behuizing

Nextion Intelligent NX8048P070 HMI Display 7 Inch 800x480 met Capacitief Touchscreen en Behuizing
Nextion Intelligent NX8048P070 HMI Display 7 Inch 800x480 met Capacitief Touchscreen en Behuizing
Nextion Intelligent NX8048P070 HMI Display 7 Inch 800x480 met Capacitief Touchscreen en Behuizing
Nextion Intelligent NX8048P070 HMI Display 7 Inch 800x480 met Capacitief Touchscreen en Behuizing
Nextion Intelligent NX8048P070 HMI Display 7 Inch 800x480 met Capacitief Touchscreen en Behuizing
Nextion Intelligent NX8048P070 HMI Display 7 Inch 800x480 met Capacitief Touchscreen en Behuizing
Nextion Intelligent NX8048P070 HMI Display 7 Inch 800x480 met Capacitief Touchscreen en Behuizing
Nextion Intelligent NX8048P070 HMI Display 7 Inch 800x480 met Capacitief Touchscreen en Behuizing
Nextion Intelligent NX8048P070 HMI Display 7 Inch 800x480 met Capacitief Touchscreen en Behuizing
  • Beschikbaarheid: Direct leverbaar uit magazijn in Eindhoven
  • SKU: 002345
Gebaseerd op 0 beoordeling(en) - Schrijf een beoordeling
€110,00
Excl. BTW: €90,91
10 of meer €109,50
20 of meer €109,00
50 of meer €108,50
100 of meer €108,00
Toevoegen
Verlanglijst

Compleet HMI display met touchscreen. Dit scherm is serieel aan te sturen via een UART poort en heeft ook GPIO uitgangen die aangestuurd kunnen worden via de Nextion software. Ook is de grafische interface van deze module te programmeren via een SD kaart of via de UART aansluiting. Bepaal zelf hoe het scherm eruit ziet en programmeer zelf de interface met het touchscreen.

De Nextion Intelligent schermen hebben een aantal voordelen t.o.v. de enhanced Nextion schermen:

  • Krachtigere hardware in termen van MCU, flash opslag en SRAM
  • Mogelijkheid om audio, video en animaties af te spelen
  • Ondersteunt geavanceerdere software features en functies zoals transparante componenten, laad effecten, drag and drop functionaliteiten etc.

Zie de volgende pagina voor meer informatie: GitHub

Let op: De lengte van de pixels op de lange kant (800 pixels) zijn 1.076x groter t.o.v. de korte kant (480 pixels). Hierdoor kunnen afbeelding er uitgerekt of ingedrukt uitzien. In de software zit momenteel geen compensatie voor dit probleem en dus moet de afbeelding worden gecompenseerd met een 1:1.076 verhouding voor de beste weergave.

Let op: Het is belangrijk dat je een kwalitatief goede voeding gebruikt, het display raakt snel beschadigd wanneer de voeding een te lage spanning geeft.

Zie de volgende pagina voor meer informatie: Fabrikant pagina

Je moet inloggen of registreren om een beoordeling te plaatsen.
Tags: Embedded , Nextion , Nextion Intelligent NX8048P070 HMI Display 7 Inch 800x480 met Capacitief Touchscreen en Behuizing , 002345 , Nextion , NX8048P070-011C-Y , Display , Microcontroller (MCU) , Touchscreen , SD-kaart adapter , Batterijhouder , Audio versterker , Behuizing , RTC , Speaker/buzzer , UART , PWM , GPIO

Specificaties

Algemeen
Merk Nextion
Fabrikant model/SKU NX8048P070-011C-Y
Normconformiteit CE
RoHS
Minimale bedrijfsluchtvochtigheid [%R.H.] 10
Maximale bedrijfsluchtvochtigheid [%R.H.] 90
Minimale bedrijfstemperatuur [°C] -20
Maximale bedrijfstemperatuur [°C] 70
Features RTC
Display
Behuizing
Touchscreen
Batterijhouder
Speaker/buzzer
Audio versterker
SD-kaart adapter
Microcontroller (MCU)
Algemene fysieke kenmerken
Hoofdkleur Zwart
Gewicht [g] 500
Afmeting X [mm] 218
Afmeting Y [mm] 150
Afmeting Z [mm] 23
Montagemogelijkheden Klem
Maximale inbouwdikte [mm] 7.0
Aanbevolen inbouwafmetingen [mm] 201 x 134
Vormfactor Module (algemeen)
Algemene elektrische eigenschappen
Minimale voedingsspanning [V DC] 4.8
Maximale voedingsspanning [V DC] 6.5
Minimaal aanbevolen voedingsstroom [A] 1
Indicatie gemiddeld stroomverbruik [mA] 530
Minimale IO-pin ingangsspanning [V] 3
Maximale IO-pin ingangsspanning [V] 5
(UART)
3.3
(GPIO)
IO-pin uitgangsspanning [V] 5
(UART)
3.3
(GPIO)
Maximale IO-pin source stroom [mA] 1
Maximale IO-pin sink stroom [mA] 1
MCU
Maximale klokfrequentie [MHz] 200
Intern geheugen
SRAM [KB] 512
Flash geheugen [MB] 120
EEPROM [B] 1024
EEPROM type Ingebouwd
Communicatie
Hardware interface(s) PWM
GPIO
UART
Aantal IO-pinnen 8
Maximaal beschikbare hardware PWM kanalen 2
Standaard baudrate 9600
Ondersteund SD-kaart formaat Micro SD
Ondersteunde SD bestandsindeling FAT32
Maximaal ondersteunde SD capaciteit [GB] 32
Display
Type TFT
Schermdiagonaal [inch] 7
Aantal pixels lange kant 800
Aantal pixels korte kant 480
Schermvorm Rechthoekig
Pixelkleuren RGB
Maximale helderheid [cd/m²] 300
Touchscreen
Touch type Capacitief
Multi-touch ondersteuning Ja
RTC
Back-up batterij/condensator Optioneel
Audio versterker
Aantal (standaard) kanalen 1
Speaker
Type speaker Standaard
Impedantie [Ω] 16
Maximaal nominaal (RMS) vermogen [W] 0.5
Batterijhouder
Geschikte batterijvormfactor Knoopcel 1220
Geschikt aantal batterijen 1
Connectoren
Voedingsconnector(en) JST-XH (compatible) male
IO-connector(en) FFC female 10p 1.00mm
JST-XH (compatible) male
Inhoud verpakking
Inhoud verpakking 1x Display module
1x JST-XH 4p naar DuPont kabel
1x Micro USB naar pinheader adapter
4x Montageklem
4x Montageboutje

Product FAQ

De HMI functioneert niet naar behoren. Wat is de oorzaak?

In de meeste gevallen wordt dit veroorzaakt door ondergeschikte voeding. De HMI's van Nextion vereisen een goede voeding. Wanneer de voeding te weinig stroom geeft, een te lage spanning heeft en/of een te grote rimpel genereert, dan kunnen er zich meerdere problemen voordoen zoals:

  • Knipperend beeld
  • Wazig beeld
  • Vastlopen van de software
  • Schade aan de HMI

Gebruik daarom een goede CE gekeurde voeding die genoeg stroom kan leveren en de juiste spanning heeft. Meet deze spanning desnoods rechtstreeks op de Vcc en GND pinnen van de HMI.

Kan ik het apparaat voeden met een Arduino of ander development board?

Dit is in de meeste gevallen niet mogelijk. De meeste development boards (waaronder Uno, Mega, NodeMCU, D1 Mini V3, etc.) hebben een diode tussen de 5V pin en de USB ingang die de spanning verlaagt. Als de spanning uit de 5V pin lager is dan het vereiste minimum van het apparaat (zie specificaties) dan kan het niet goed functioneren. Daarnaast kunnen veel development boards maar weinig stroom leveren. Ook dit kan ervoor zorgen dat het apparaat niet goed functioneert. Bij het gebruik van een ondergeschikte voeding kan het zelfs beschadigd raken. Wees er daarom zeker van dat je een geschikte voeding gebruikt en dat deze op de juiste wijze is aangesloten. Meet dit bij voorkeur na.
