- Beschikbaarheid: Direct leverbaar uit magazijn in Eindhoven
- SKU: 006601
Compleet HMI display met touchscreen. Dit scherm is serieel aan te sturen via een UART poort en heeft ook GPIO uitgangen die aangestuurd kunnen worden via de Nextion software. Ook is de grafische interface van deze module te programmeren via een SD kaart of via de UART aansluiting. Bepaal zelf hoe het scherm eruit ziet en programmeer zelf de interface met het touchscreen.
De Nextion Intelligent schermen hebben een aantal voordelen t.o.v. de enhanced Nextion schermen:
- Krachtigere hardware in termen van MCU, flash opslag en SRAM
- Mogelijkheid om audio, video en animaties af te spelen
- Ondersteunt geavanceerdere software features en functies zoals transparante componenten, laad effecten, drag and drop functionaliteiten etc.
Zie de volgende pagina voor meer informatie: GitHub
Let op: Het is belangrijk dat je een kwalitatief goede voeding gebruikt, het display raakt snel beschadigd wanneer de voeding een te lage spanning geeft.
Zie de volgende pagina voor meer informatie: Fabrikant pagina

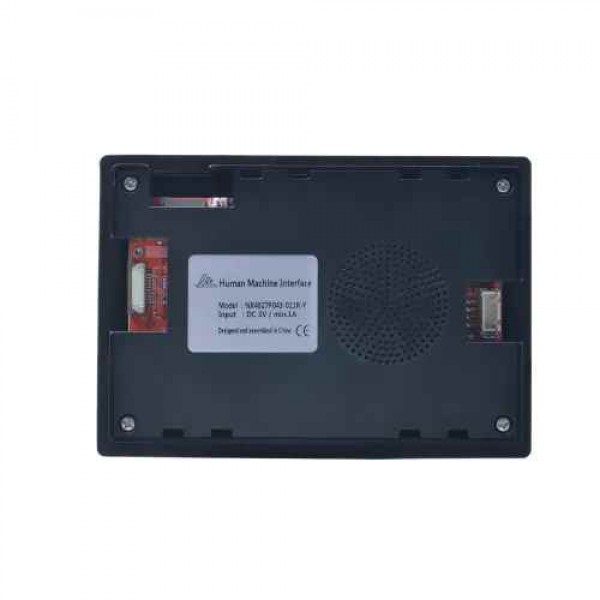

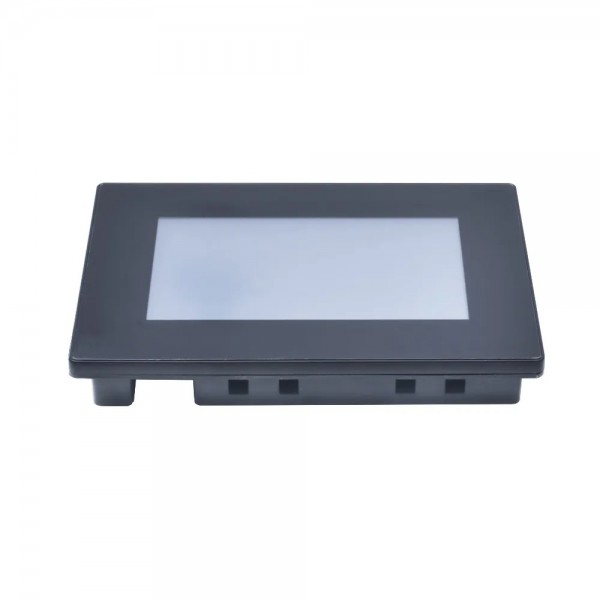

Beoordelingen over Nextion Intelligent NX4827P043 HMI Display 4.3 Inch 480x272 met Resistief Touchscreen en Behuizing
Dit product heeft in totaal 0 beoordeling(en).
Reporteer deze beoordeling.
Specificaties
| Algemeen | |
| Merk | Nextion |
| Fabrikant model/SKU | NX4827P043-011R-Y |
| Normconformiteit | CE RoHS |
| Minimale bedrijfsluchtvochtigheid [%R.H.] | 10 |
| Maximale bedrijfsluchtvochtigheid [%R.H.] | 90 |
| Minimale bedrijfstemperatuur [°C] | -20 |
| Maximale bedrijfstemperatuur [°C] | 70 |
| Features | RTC Display Behuizing Touchscreen Batterijhouder Speaker/buzzer Audio versterker SD-kaart adapter Microcontroller (MCU) |
| Algemene fysieke kenmerken | |
| Hoofdkleur | Zwart |
| Gewicht [g] | 165 |
| Afmeting X [mm] | 140 |
| Afmeting Y [mm] | 97 |
| Afmeting Z [mm] | 21 |
| Montagemogelijkheden | Klem |
| Maximale inbouwdikte [mm] | 7.0 |
| Aanbevolen inbouwafmetingen [mm] | 129 x 87 |
| Vormfactor | Module (algemeen) |
| Algemene elektrische eigenschappen | |
| Minimale voedingsspanning [V DC] | 4.7 |
| Maximale voedingsspanning [V DC] | 6.5 |
| Minimaal aanbevolen voedingsstroom [A] | 1 |
| Indicatie gemiddeld stroomverbruik [mA] | 220 |
| Minimale IO-pin ingangsspanning [V] | 3 |
| Maximale IO-pin ingangsspanning [V] | 5 (UART) 3.3 (GPIO) |
| IO-pin uitgangsspanning [V] | 5 (UART) 3.3 (GPIO) |
| Maximale IO-pin source stroom [mA] | 1 |
| Maximale IO-pin sink stroom [mA] | 1 |
| MCU | |
| Maximale klokfrequentie [MHz] | 200 |
| Intern geheugen | |
| SRAM [KB] | 512 |
| Flash geheugen [MB] | 120 |
| EEPROM [B] | 1024 |
| EEPROM type | Ingebouwd |
| Communicatie | |
| Hardware interface(s) | PWM GPIO UART |
| Aantal IO-pinnen | 8 |
| Maximaal beschikbare hardware PWM kanalen | 2 |
| Standaard baudrate | 9600 |
| Ondersteund SD-kaart formaat | Micro SD |
| Ondersteunde SD bestandsindeling | FAT32 |
| Maximaal ondersteunde SD capaciteit [GB] | 32 |
| Display | |
| Type | IPS |
| Schermdiagonaal [inch] | 4.3 |
| Aantal pixels lange kant | 480 |
| Aantal pixels korte kant | 272 |
| Schermvorm | Rechthoekig |
| Pixelkleuren | RGB |
| Maximale helderheid [cd/m²] | 300 |
| Touchscreen | |
| Touch type | Resistief |
| Multi-touch ondersteuning | Nee |
| RTC | |
| Back-up batterij/condensator | Optioneel |
| Audio versterker | |
| Aantal (standaard) kanalen | 1 |
| Speaker | |
| Type speaker | Standaard |
| Impedantie [Ω] | 16 |
| Maximaal nominaal (RMS) vermogen [W] | 0.5 |
| Batterijhouder | |
| Geschikte batterijvormfactor | Knoopcel 1220 |
| Geschikt aantal batterijen | 1 |
| Connectoren | |
| Voedingsconnector(en) | JST-XH (compatible) male |
| IO-connector(en) | FFC female 10p 1.00mm JST-XH (compatible) male |
| Inhoud verpakking | |
| Inhoud verpakking | 1x Display module 1x JST-XH 4p naar DuPont kabel 1x Micro USB naar pinheader adapter 4x Montageklem 4x Montageboutje |
