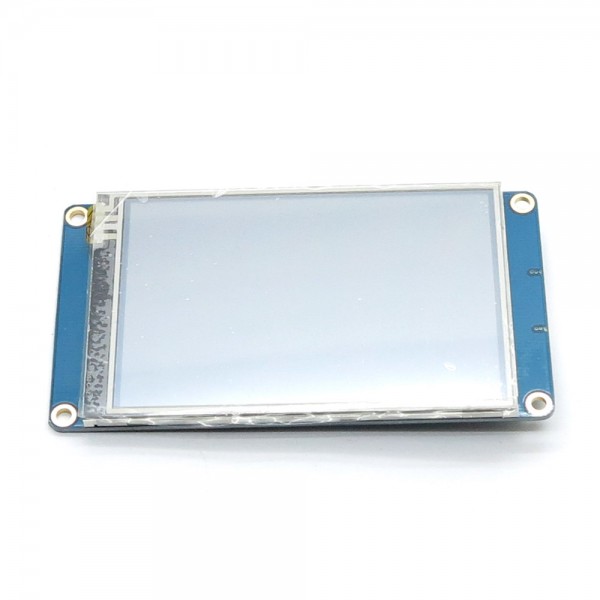

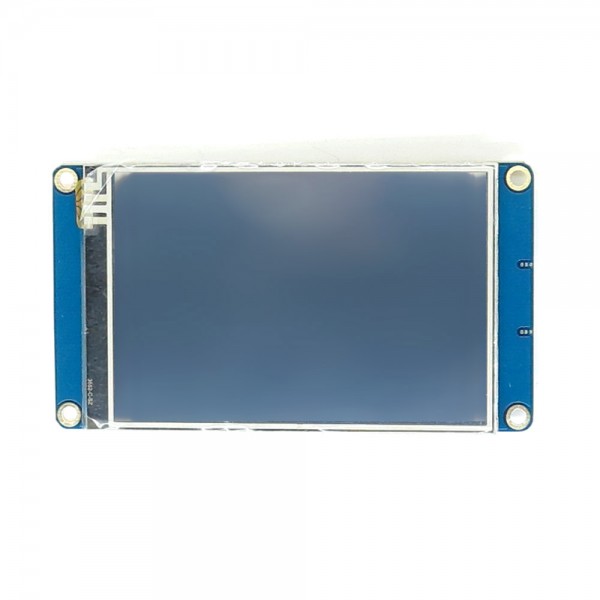

Nextion HMI Display 3.5 Inch 480x320 met Touchscreen

Beschikbaarheid: Direct leverbaar uit magazijn in Eindhoven
SKU: 001658

Gebaseerd op 0 beoordeling(en) - Schrijf een beoordeling

€43,50

Excl. BTW: €35,95

10 of meer €43,00

20 of meer €42,50

Aantal

Toevoegen

Verlanglijst

10+ stuks op voorraad

Omschrijving
Beoordelingen

Compleet HMI display met touchscreen. Dit scherm is serieel aan te sturen via een UART ingang. Ook is de grafische interface van deze module te programmeren via een SD kaart.

Bepaal zelf hoe het scherm eruit ziet en programeer zelf de interface met het touchscreen. Voor voorbeelden en library's zie deze Github pagina.

Specificaties:

Ingangsspanning: 4,75- 7V DC (5V DC aanbevolen)
Ingangstroom: 124 mA (max helderheid), 15 mA (sleep mode). Aanbevolen voeding: 5V 500mA
Scherm formaat: 3.5 inch
Scherm resolutie: 480x320 pixels
Scherm helderheid: 180 cd/m^2
Flashgeheugen: 16MB
RAM geheugen: 3584 Byte
SD kaart slot, FAT32. Geschikt voor maximaal 32 GB SD kaart

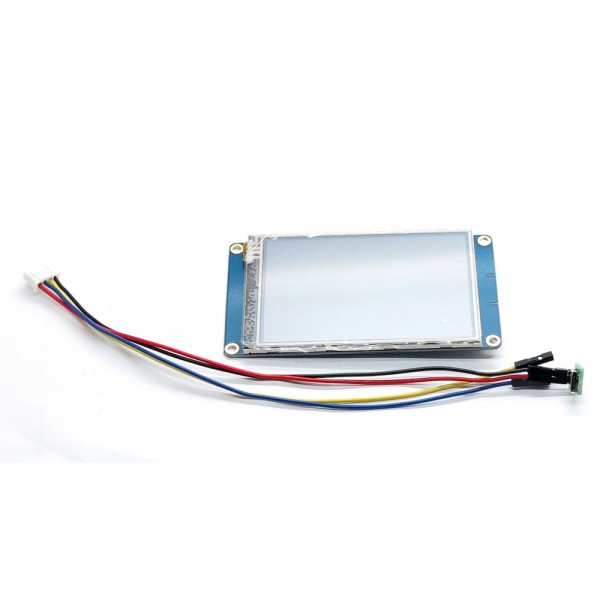

Micro usb voedingstekker (adapter meegeleverd)

Voor meer informatie zie de volgende pagina's: Datasheet, Nextion HMI Solution wiki en Itead Nextion.

Je moet inloggen of registreren om een beoordeling te plaatsen.

Beoordelingen over Nextion HMI Display 3.5 Inch 480x320 met Touchscreen

Gemiddelde beoordeling:

Dit product heeft in totaal 0 beoordeling(en).

Product FAQ

De HMI functioneert niet naar behoren. Wat is de oorzaak?

In de meeste gevallen wordt dit veroorzaakt door ondergeschikte voeding. De HMI's van Nextion vereisen een goede voeding. Wanneer de voeding te weinig stroom geeft, een te lage spanning heeft en/of een te grote rimpel genereert, dan kunnen er zich meerdere problemen voordoen zoals:

Knipperend beeld
Wazig beeld
Vastlopen van de software
Schade aan de HMI

Gebruik daarom een goede CE gekeurde voeding die genoeg stroom kan leveren en de juiste spanning heeft. Meet deze spanning desnoods rechtstreeks op de Vcc en GND pinnen van de HMI.

Kan ik het apparaat voeden met een Arduino of ander development board?

Dit is in de meeste gevallen niet mogelijk. De meeste development boards (waaronder Uno, Mega, NodeMCU, D1 Mini V3, etc.) hebben een diode tussen de 5V pin en de USB ingang die de spanning verlaagt. Als de spanning uit de 5V pin lager is dan het vereiste minimum van het apparaat (zie specificaties) dan kan het niet goed functioneren. Daarnaast kunnen veel development boards maar weinig stroom leveren. Ook dit kan ervoor zorgen dat het apparaat niet goed functioneert. Bij het gebruik van een ondergeschikte voeding kan het zelfs beschadigd raken. Wees er daarom zeker van dat je een geschikte voeding gebruikt en dat deze op de juiste wijze is aangesloten. Meet dit bij voorkeur na.
