Waveshare RP2350-Touch-LCD-1.28 Board met 1.28 Inch Rond Display met Touchscreen en IMU
- Beschikbaarheid: Direct leverbaar uit magazijn in Eindhoven
- SKU: 006913
€20,50
Excl. BTW: €16,94
Een development board van Waveshare op basis van een RP2350 microcontroller van Raspberry Pi met meerdere sensoren. Door de ingebouwde USB connector is deze gemakkelijk te programmeren. Op het ingebouwde IPS display kunnen dingen weergegeven worden en met het touchscreen kan een uitgebreide user interface gerealiseerd worden. Tot slot heeft het board een batterij aansluiting waar een Li-Po/Li-ion batterij (niet meegeleverd) op aangesloten kan worden, welke via het board ook opgeladen kan worden.
Zie de volgende pagina voor meer informatie: Wiki
Je moet inloggen of registreren om een beoordeling te plaatsen.
Beoordelingen over Waveshare RP2350-Touch-LCD-1.28 Board met 1.28 Inch Rond Display met Touchscreen en IMU
Dit product heeft in totaal 0 beoordeling(en).
Reporteer deze beoordeling.
Tags:
Microcontroller Boards
, Overige
, Waveshare RP2350-Touch-LCD-1.28 Board met 1.28 Inch Rond Display met Touchscreen en IMU
, 006913
, Waveshare
, 29025
, Batterijlader
, Display
, Microcontroller (MCU)
, Touchscreen
, Batterij protectiecircuit
, Acceleratiesensor
, Gyroscoop
, I2C
, SPI
, Native USB
, UART
, PWM
, ADC
, GPIO
, PIO
, USB CDC
Specificaties
| Algemeen | |
| Merk | Waveshare |
| Fabrikant model/SKU | 29025 |
| Features | Display Gyroscoop Touchscreen Batterijlader Acceleratiesensor Microcontroller (MCU) Batterij protectiecircuit |
| Algemene fysieke kenmerken | |
| Hoofdkleur | Zwart |
| Gewicht [g] | 12 |

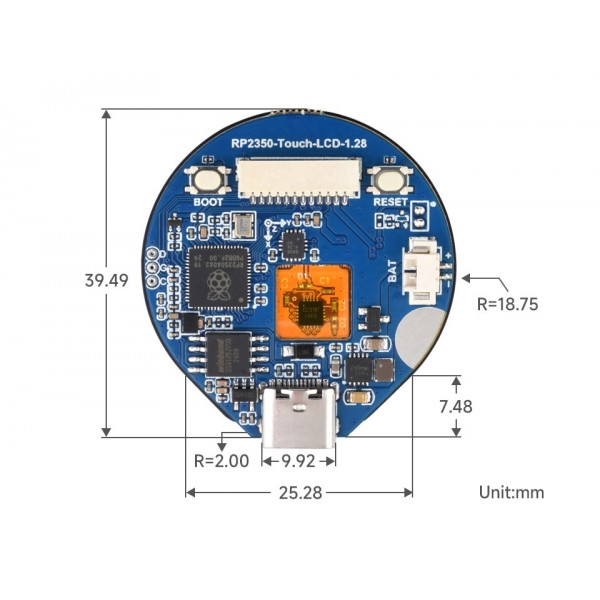

| Afmeting X [mm] | 41 |
| Afmeting Y [mm] | 39 |
| Afmeting Z [mm] | 8 |
| Vormfactor | Module (algemeen) |
| Algemene elektrische eigenschappen | |
| Minimale voedingsspanning [V DC] | 3.3 |
| Maximale voedingsspanning [V DC] | 5 |
| Minimale IO-pin ingangsspanning [V] | 3.3 |
| Maximale IO-pin ingangsspanning [V] | 3.3 |
| IO-pin uitgangsspanning [V] | 3.3 |
| Maximale IO-pin source stroom [mA] | 12 |
| Maximale IO-pin sink stroom [mA] | 12 |
| MCU | |
| Fabrikant | Raspberry Pi |
| Chipserie | RP2350 |
| Maximale klokfrequentie [MHz] | 150 |
| Aantal cores | 2 |
| Intern geheugen | |
| SRAM [KB] | 520 |
| PSRAM [MB] | 0 |
| Flash geheugen [MB] | 16 |
| EEPROM type | Geëmuleerd |
| Communicatie | |
| Hardware interface(s) | ADC I2C PIO PWM SPI GPIO UART USB CDC Native USB |
| Aantal IO-pinnen | 6 |
| Maximaal beschikbare hardware PWM kanalen | 6 |
| Maximaal beschikbare analoge ingangspinnen (ADC) | 3 |
| Maximaal beschikbare analoge uitgangspinnen (DAC) | 0 |
| Maximaal beschikbare hardware UART interfaces | 2 |
| Maximaal beschikbare hardware I2C interfaces | 2 |
| Maximaal beschikbare hardware SPI interfaces | 1 |
| USB naar serieel converter | Geïntegreerd in microcontroller |
| Display | |
| Type | IPS |
| Driver | GC9A01 |
| Schermdiagonaal [inch] | 1.28 |
| Aantal pixels lange kant | 240 |
| Aantal pixels korte kant | 240 |
| Schermvorm | Rond |
| Pixelkleuren | RGB |
| Touchscreen | |
| Touchscreen controller | CST816 |
| Touch type | Capacitief |
| Acceleratiesensor | |
| Sensorchip/SoC | QMI8658A |
| Vrijheidsgraden (DOF) | 3 |
| Maximaal meetbereik [±g] | 16 |
| Maximale resolutie [bit] | 16 |
| Gyroscoop | |
| Sensorchip/SoC | QMI8658A |
| Vrijheidsgraden (DOF) | 3 |
| Maximaal meetbereik [±°/s] | 2048 |
| Maximale resolutie [bit] | 16 |
| Batterijcircuit | |
| Batterij laadchip/SoC | ETA6098 |
| Ondersteunde batterij chemie | Li-Po Li-ion |
| Maximale laadspanning [V] | 4.2 |
| Maximale laadstroom [mA] | 1000 |
| Instelbare laadstroom | Nee |
| Protectiecircuit | Nee |
| Connectoren | |
| Voedingsconnector(en) | USB-C female JST-SH (compatible) male |
| IO-connector(en) | USB-C female JST-SH (compatible) male |
| Batterijconnector(en) | Molex Picoblade (compatible) male |
| Inhoud verpakking | |
| Inhoud verpakking | 1x RP2350-LCD-1.28 board 1x JST-SH naar DuPont female kabel |
