Waveshare ESP32-S3-POE-ETH Ethernet Development Board - Wi-Fi en Bluetooth - met PoE Module

2-4 Weken

Waveshare ESP32-S3-POE-ETH Ethernet Development Board - Wi-Fi en Bluetooth - met PoE Module

Beschikbaarheid: 2-4 Weken
SKU: 006737

Gebaseerd op 0 beoordeling(en) - Schrijf een beoordeling

€20,50

Excl. BTW: €16,94

10 of meer €20,00

20 of meer €19,50

50 of meer €19,00

100 of meer €18,50

Aantal

Toevoegen

Verlanglijst

Niet op voorraad

Omschrijving
Beoordelingen

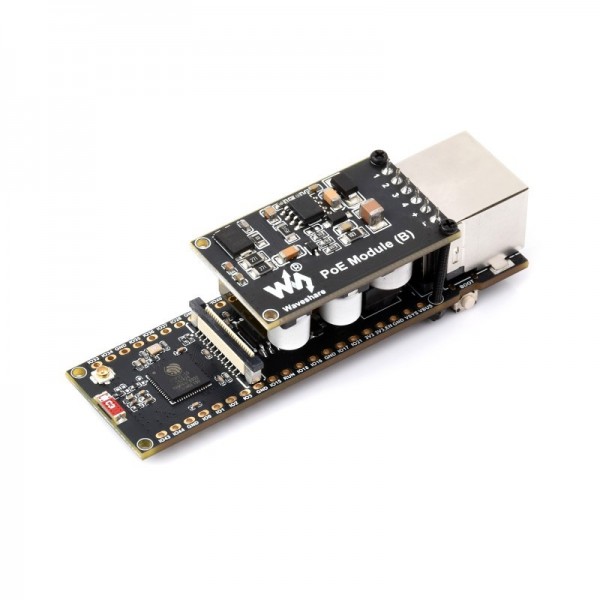

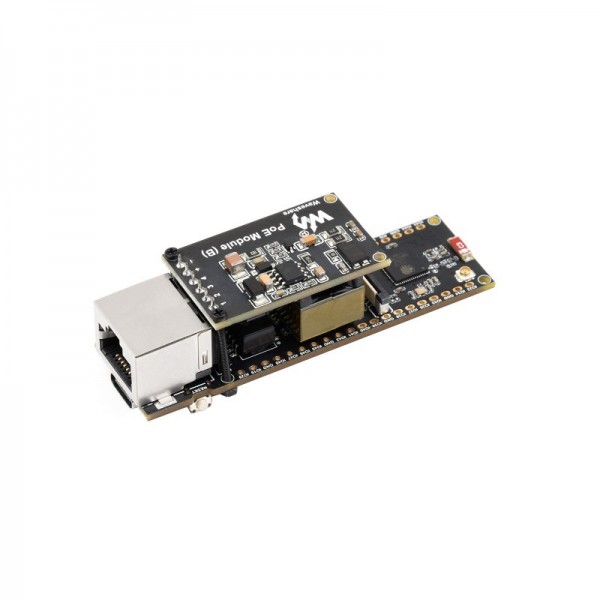

Dit ethernet development board van Waveshare is gebaseerd op de ESP32-S3 chip en ondersteunt Wi-Fi, Bluetooth en Ethernet met PoE. Verder heeft dit development board ook een camera interface (camera niet meegeleverd) en beschikt het over Raspberry Pico compatible pin layout.

Zie de volgende pagina voor meer informatie: Wiki

Je moet inloggen of registreren om een beoordeling te plaatsen.

Beoordelingen over Waveshare ESP32-S3-POE-ETH Ethernet Development Board - Wi-Fi en Bluetooth - met PoE Module

Gemiddelde beoordeling:

Dit product heeft in totaal 0 beoordeling(en).

Tags: Waveshare ESP32-S3-POE-ETH Ethernet Development Board - Wi-Fi en Bluetooth - met PoE Module , WS-28771 , Met Bluetooth

Specificaties

Algemeen
Merk	Waveshare
Fabrikant model/SKU	28771
Features	Microcontroller SD-kaart adapter PoE
Algemene fysieke kenmerken
Hoofdkleur	Zwart
Gewicht [g]	24
Afmeting X [mm]	73
Afmeting Y [mm]	21
Montagemogelijkheden	Montagegat(en)
Diameter montagegat(en) [mm]	1.6
Vormfactor	Module (algemeen) Raspberry Pi Pico layout/shield
Algemene electrische eigenschappen
Minimale voedingsspanning [V DC]	5 (via USB of through hole pinnen) 40 (via PoE)
Maximale voedingsspanning [V DC]	57 (via PoE) 5 (via USB of through hole pinnen)
Minimale IO-pin ingangsspanning [V]	3.3
Maximale IO-pin ingangsspanning [V]	3.3
IO-pin uitgangsspanning [V]	3.3
Maximale IO-pin source stroom [mA]	40
Maximale IO-pin sink stroom [mA]	28
MCU/SoC
Fabrikant	Espressif
Chipserie	ESP32-S3
Maximale klokfrequentie [MHz]	240
Aantal cores	2
Intern geheugen
SRAM [KB]	512
PSRAM [MB]	8
Flash geheugen [MB]	16
EEPROM type	Geëmuleerd
Communicatie

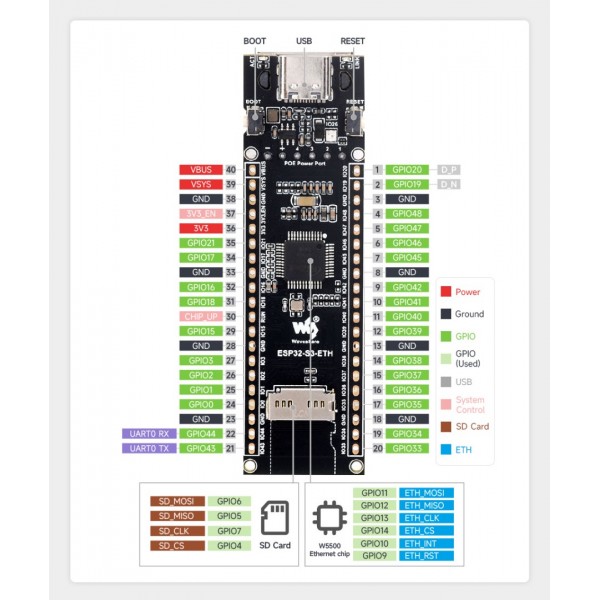

Hardware interface(s)	I2C I2S SPI Native USB UART PWM ADC GPIO Ethernet USB CDC USB
Aantal IO-pinnen	27
Maximaal beschikbare hardware PWM kanalen	8
Maximaal beschikbare analoge ingangspinnen (ADC)	9
Maximaal beschikbare analoge uitgangspinnen (DAC)	0
Maximaal beschikbare hardware UART interfaces	3
Maximaal beschikbare hardware I2C interfaces	2
Maximaal beschikbare hardware SPI interfaces	2
USB naar serieel converter	Geïntegreerd in microcontroller
Ethernet chip/SoC	W5500
Ondersteund SD-kaart formaat	Micro SD
Draadloze communicatie
Interface(s)	Wi-Fi Bluetooth
Wi-Fi chip/SoC	ESP32-S3
Wi-Fi frequentie [GHz]	2.4
Bluetooth chip/SoC	ESP32-S3
Bluetooth versie	5.0
Ondersteunde Bluetooth standaard(en)	LE

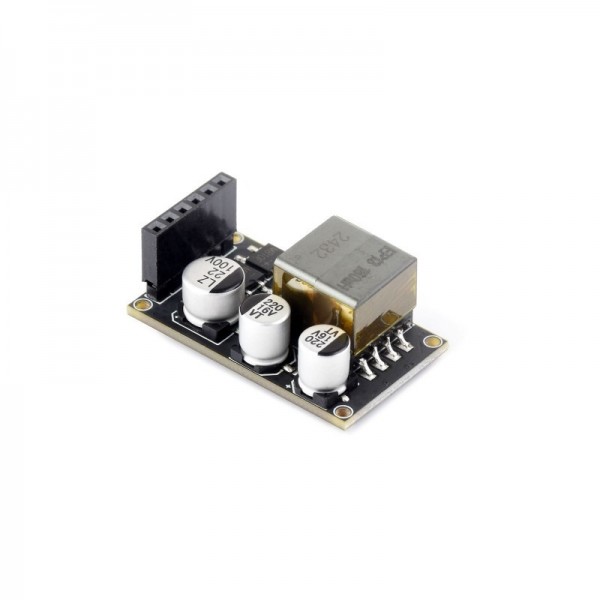

Spanningsconverter
Chip/SoC	SD4950
Type spanningsconverter	Buck
Omzetting	DC-DC
Geïsoleerd	Ja
Type uitgangsspanning	Vast
Minimale ingangsspanning [V DC]	40
Maximale ingangsspanning [V DC]	57
Minimale uitgangsspanning [V DC]	5
Maximale uitgangsspanning [V DC]	5
Connectoren
Voedingsconnector(en)	Through hole soldeerpin(nen) (2.54mm) USB-C female RJ45 female
IO-connector(en)	Through hole soldeerpin(nen) (2.54mm) USB-C female RJ45 female
Ingangsspanningsconnector(en)	RJ45 female
Uitgangsspanningsconnector(en)	Through hole soldeerpin(nen) (2.54mm)
Wi-Fi/Bluetooth antenneconnector	Ingebouwde antenne IPEX MHF 1/uFL male (vereist modificatie)
Inhoud verpakking
Inhoud verpakking	1x ESP32-S3-POE-ETH 1x PoE module 2x Male pinheader 20p 2x Bout 2x Moertje
