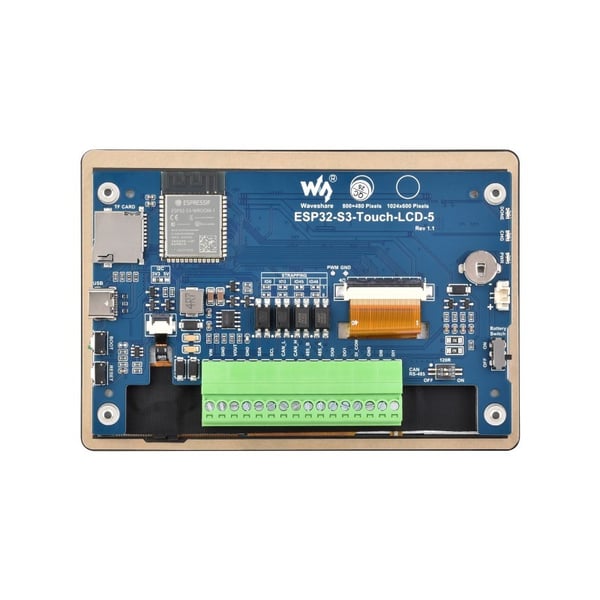

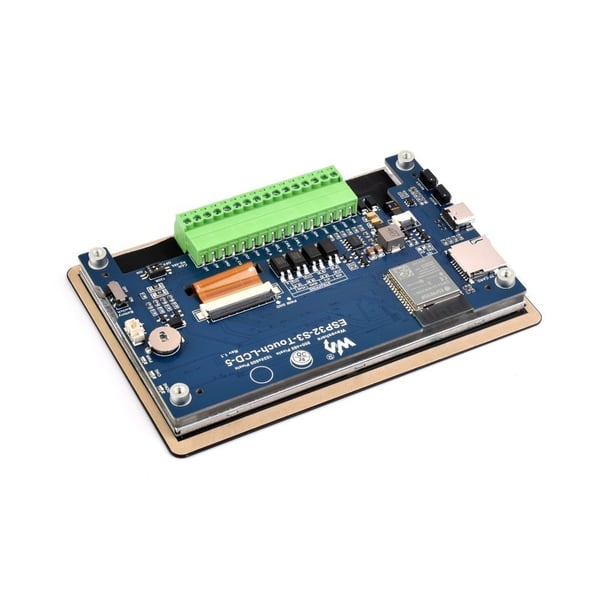

Waveshare ESP32-S3 met 5 inch IPS Display met Touchscreen (B)

Waveshare ESP32-S3 met 5 inch IPS Display met Touchscreen (B)
Waveshare ESP32-S3 met 5 inch IPS Display met Touchscreen (B)
Waveshare ESP32-S3 met 5 inch IPS Display met Touchscreen (B)
Waveshare ESP32-S3 met 5 inch IPS Display met Touchscreen (B)
2-4 Weken
Waveshare ESP32-S3 met 5 inch IPS Display met Touchscreen (B)
Waveshare ESP32-S3 met 5 inch IPS Display met Touchscreen (B)
Waveshare ESP32-S3 met 5 inch IPS Display met Touchscreen (B)
Waveshare ESP32-S3 met 5 inch IPS Display met Touchscreen (B)
Waveshare ESP32-S3 met 5 inch IPS Display met Touchscreen (B)
  • Beschikbaarheid: 2-4 Weken
  • SKU: 007781
Gebaseerd op 0 beoordeling(en) - Schrijf een beoordeling
€38,00
Excl. BTW: €31,41
Toevoegen
Verlanglijst

Een development board van Waveshare op basis van een ESP32-S3 microcontroller van Espressif. Door de ingebouwde USB connector is deze gemakkelijk te programmeren. Op het ingebouwde IPS display kunnen dingen weergegeven worden en met het touchscreen kan een uitgebreide user interface gerealiseerd worden. Voor extra connectiviteit heeft het board meerdere draadloze communicatie interfaces (o.a. Wi-Fi/Bluetooth). Tot slot heeft het board een batterij aansluiting waar een Li-Po/Li-ion batterij (niet meegeleverd) op aangesloten kan worden, welke via het board ook opgeladen kan worden.

Zie de volgende pagina voor meer informatie: Wiki

Je moet inloggen of registreren om een beoordeling te plaatsen.

Beoordelingen over Waveshare ESP32-S3 met 5 inch IPS Display met Touchscreen (B)

Dit product heeft in totaal 0 beoordeling(en).

Tags: Microcontroller Boards , Met Bluetooth , Waveshare ESP32-S3 met 5 inch IPS Display met Touchscreen (B) , 007781 , Waveshare , 28151 , Batterijlader , Display , Microcontroller (MCU) , Touchscreen , SD-kaart adapter , RTC , Programmeerbare knop(pen) , I2C , I2S , Native USB , UART , PWM , ADC , GPIO , RS485 , USB CDC , CAN , Wi-Fi , Bluetooth

Specificaties

Algemeen
Merk Waveshare
Fabrikant model/SKU
Model revisie
Features RTC
Display
Touchscreen
Batterijlader
SD-kaart adapter
Microcontroller (MCU)
Programmeerbare knop(pen)
Algemene fysieke kenmerken
Hoofdkleur Zwart
Gewicht [g] 158
Afmeting X [mm] 128
Afmeting Y [mm] 88
Montagemogelijkheden Plaklaag
Schroefdraad
Schroefdraad M2.5
Vormfactor Module (algemeen)
Algemene elektrische eigenschappen
Minimale voedingsspanning [V DC] 5
Maximale voedingsspanning [V DC] 36
Minimale IO-pin ingangsspanning [V] 3.3
Maximale IO-pin ingangsspanning [V] 3.3
IO-pin uitgangsspanning [V] 3.3
Maximale IO-pin source stroom [mA] 40
Maximale IO-pin sink stroom [mA] 28
MCU
Fabrikant Espressif
Chipserie ESP32-S3
Maximale klokfrequentie [MHz] 240
Aantal cores 2
Intern geheugen
SRAM [KB] 512
PSRAM [MB] 8
Flash geheugen [MB] 16
EEPROM type Geëmuleerd
Communicatie
Hardware interface(s) ADC
CAN
I2C
I2S
PWM
GPIO
UART
RS485
USB CDC
Native USB
Geïsoleerde communicatie Ja
(GP)IO-uitbreidingschip CH422G
Beschikbare GPIO pinnen 8, 9
Aantal IO-pinnen 6
Maximaal beschikbare hardware PWM kanalen 2
Maximaal beschikbare analoge ingangspinnen (ADC) 2
Maximaal beschikbare analoge uitgangspinnen (DAC) 0
Maximaal beschikbare hardware UART interfaces 1
Maximaal beschikbare hardware I2C interfaces 1
Maximaal beschikbare hardware SPI interfaces 0
USB naar serieel converter Geïntegreerd in microcontroller
RS485 chip SP3485
Aantal RS485 kanalen 1
RS485 120Ω termination weerstand Instelbaar (schakelaar)
CAN bus controller ESP32-S3
CAN bus tranceiver TJA1051T
Aantal CAN bus kanalen 1
CAN 120Ω termination weerstand Instelbaar (schakelaar)
Ondersteund SD-kaart formaat Micro SD
Draadloze communicatie
Interface(s) Wi-Fi
Bluetooth
Wi-Fi chip/SoC ESP32-S3
Wi-Fi frequentie [GHz] 2.4
Bluetooth chip/SoC ESP32-S3
Bluetooth versie 5.0
Ondersteunde Bluetooth standaard(en) LE
Display
Type IPS
Driver ST7262
Schermdiagonaal [inch] 5
Aantal pixels lange kant 1024
Aantal pixels korte kant 600
Schermvorm Rechthoekig
Pixelkleuren RGB
Maximale inkijkhoek [°] 178
Touchscreen
Touchscreen controller GT911
Touch type Capacitief
Multi-touch ondersteuning Ja
RTC
RTC chip PCF85063A
Back-up batterij/condensator Optioneel
Batterijcircuit
Batterij laadchip/SoC CS8501
Ondersteunde batterij chemie Li-Po
Li-ion
Maximale laadspanning [V] 4.2
Maximale laadstroom [mA] 580
Instelbare laadstroom Nee
Protectiecircuit Nee
Connectoren
Voedingsconnector(en) USB-C female
Afneembaar blok male (EDG-3.5)
IO-connector(en) USB-C female
Afneembaar blok male (EDG-3.5)
Batterijconnector(en) Molex Picoblade (compatible) male
Wi-Fi/Bluetooth antenneconnector Ingebouwde antenne
Inhoud verpakking
Inhoud verpakking 1x Display module
1x Terminal block voor afneembare schroefterminal
