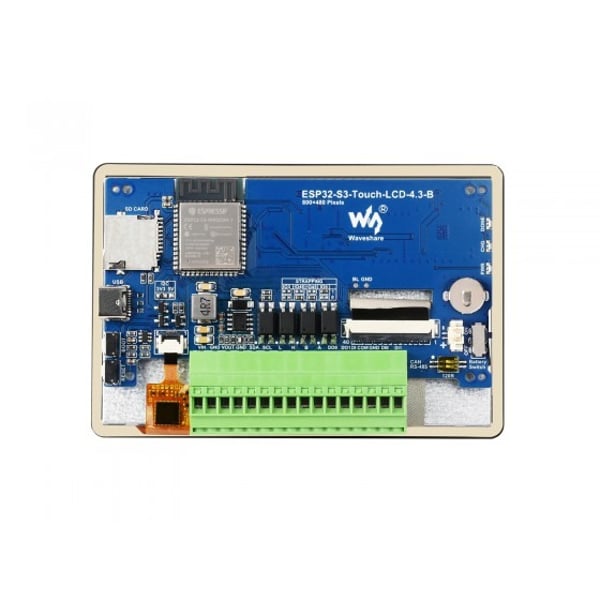

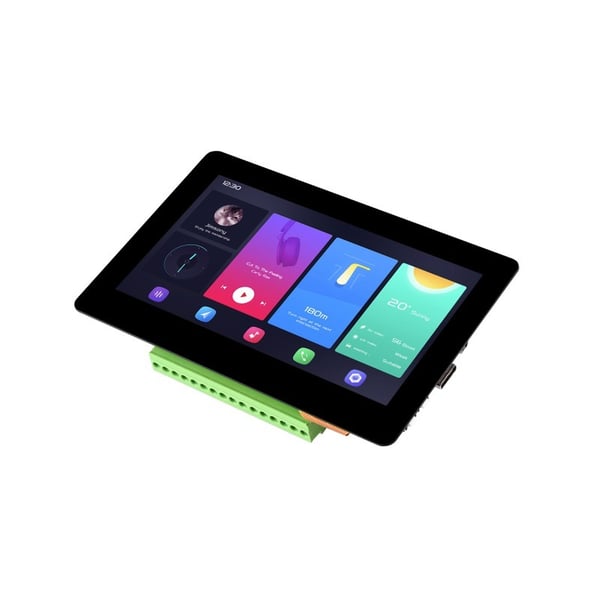

Waveshare ESP32-S3 met 4.3 inch IPS Display met Touchscreen (B)
- Beschikbaarheid: Direct leverbaar uit magazijn in Eindhoven
- SKU: 007782
€37,50
Excl. BTW: €30,99
Een development board van Waveshare op basis van een ESP32-S3 microcontroller van Espressif. Door de ingebouwde USB connector is deze gemakkelijk te programmeren. Op het ingebouwde IPS display kunnen dingen weergegeven worden en met het touchscreen kan een uitgebreide user interface gerealiseerd worden. Voor extra connectiviteit heeft het board meerdere draadloze communicatie interfaces (o.a. Wi-Fi/Bluetooth). Tot slot heeft het board een batterij aansluiting waar een Li-Po/Li-ion batterij (niet meegeleverd) op aangesloten kan worden, welke via het board ook opgeladen kan worden.
Zie de volgende pagina voor meer informatie: Wiki
Je moet inloggen of registreren om een beoordeling te plaatsen.
Beoordelingen over Waveshare ESP32-S3 met 4.3 inch IPS Display met Touchscreen (B)
Dit product heeft in totaal 0 beoordeling(en).
Reporteer deze beoordeling.
Tags:
Microcontroller Boards
, Met Bluetooth
, Waveshare ESP32-S3 met 4.3 inch IPS Display met Touchscreen (B)
, 007782
, Waveshare
, 27848
, RTC
, Display
, Touchscreen
, Batterijlader
, SD-kaart adapter
, Microcontroller (MCU)
, ADC
, CAN
, I2C
, I2S
, PWM
, SPI
, GPIO
, UART
, RS485
, USB CDC
, Native USB
, Wi-Fi
, Bluetooth
Specificaties
| Algemeen | |
| Merk | Waveshare |
| Fabrikant model/SKU | |
| Model revisie | |
| Features | RTC Display Touchscreen Batterijlader SD-kaart adapter Microcontroller (MCU) |
| Algemene fysieke kenmerken | |
| Hoofdkleur | Zwart |
| Gewicht [g] | 123 |
| Afmeting X [mm] | 113 |
| Afmeting Y [mm] | 76 |
| Montagemogelijkheden | Plaklaag |
| Vormfactor | Module (algemeen) |
| Algemene elektrische eigenschappen | |
| Minimale voedingsspanning [V DC] | 5 |
| Maximale voedingsspanning [V DC] | 36 |
| Minimale IO-pin ingangsspanning [V] | 3.3 |
| Maximale IO-pin ingangsspanning [V] | 3.3 |
| IO-pin uitgangsspanning [V] | 3.3 |
| Maximale IO-pin source stroom [mA] | 40 |
| Maximale IO-pin sink stroom [mA] | 28 |
| MCU | |
| Fabrikant | Espressif |
| Chipserie | ESP32-S3 |
| Maximale klokfrequentie [MHz] | 240 |
| Aantal cores | 2 |
| Intern geheugen | |
| SRAM [KB] | 512 |
| PSRAM [MB] | 8 |
| Flash geheugen [MB] | 16 |
| EEPROM type | Geëmuleerd |
| Communicatie | |
| Hardware interface(s) | ADC CAN I2C I2S PWM SPI GPIO UART RS485 USB CDC Native USB |
| Geïsoleerde communicatie | Ja |
| (GP)IO-uitbreidingschip | CH422G |
| Beschikbare GPIO pinnen | 8, 9 |
| Aantal IO-pinnen | 2 |
| Maximaal beschikbare hardware PWM kanalen | 2 |
| Maximaal beschikbare analoge ingangspinnen (ADC) | 2 |
| Maximaal beschikbare analoge uitgangspinnen (DAC) | 0 |
| Maximaal beschikbare hardware UART interfaces | 1 |
| Maximaal beschikbare hardware I2C interfaces | 1 |
| Maximaal beschikbare hardware SPI interfaces | 0 |
| USB naar serieel converter | Geïntegreerd in microcontroller |
| RS485 chip | SP3485 |
| Aantal RS485 kanalen | 1 |
| RS485 120Ω termination weerstand | Instelbaar (schakelaar) |
| CAN bus controller | ESP32-S3 |
| CAN bus tranceiver | TJA1051T |
| Aantal CAN bus kanalen | 1 |
| CAN 120Ω termination weerstand | Instelbaar (schakelaar) |
| Ondersteund SD-kaart formaat | Micro SD |
| Draadloze communicatie | |
| Interface(s) | Wi-Fi Bluetooth |
| Wi-Fi chip/SoC | ESP32-S3 |
| Wi-Fi frequentie [GHz] | 2.4 |
| Bluetooth chip/SoC | ESP32-S3 |
| Bluetooth versie | 5.0 |
| Ondersteunde Bluetooth standaard(en) | LE |
| Display | |
| Type | IPS |
| Driver | ST7262 |
| Schermdiagonaal [inch] | 4.3 |
| Aantal pixels lange kant | 800 |
| Aantal pixels korte kant | 480 |
| Schermvorm | Rechthoekig |
| Pixelkleuren | RGB |
| Maximale inkijkhoek [°] | 160 |
| Touchscreen | |
| Touchscreen controller | GT911 |
| Touch type | Capacitief |
| Multi-touch ondersteuning | Ja |
| RTC | |
| RTC chip | PCF85063A |
| Back-up batterij/condensator | Optioneel |
| Batterijcircuit | |
| Batterij laadchip/SoC | CS8501 |
| Ondersteunde batterij chemie | Li-Po Li-ion |
| Maximale laadspanning [V] | 4.2 |
| Maximale laadstroom [mA] | 580 |
| Instelbare laadstroom | Nee |
| Protectiecircuit | Nee |
| Batterijhouder | |
| Geschikt aantal batterijen | 1 |
| Connectoren | |
| Voedingsconnector(en) | USB-C female Afneembaar blok male (EDG-3.5) |
| IO-connector(en) | USB-C female Afneembaar blok male (EDG-3.5) |
| Batterijconnector(en) | Molex Picoblade (compatible) male |
| Wi-Fi/Bluetooth antenneconnector | Ingebouwde antenne |
| Inhoud verpakking | |
| Inhoud verpakking | 1x Display module 1x Terminal block voor afneembare schroefterminal |
