Waveshare ESP32-S3 met 3.5 inch IPS Display met Touchscreen - met Speaker

Waveshare ESP32-S3 met 3.5 inch IPS Display met Touchscreen - met Speaker
Waveshare ESP32-S3 met 3.5 inch IPS Display met Touchscreen - met Speaker
Waveshare ESP32-S3 met 3.5 inch IPS Display met Touchscreen - met Speaker
Nieuw
Waveshare ESP32-S3 met 3.5 inch IPS Display met Touchscreen - met Speaker
Waveshare ESP32-S3 met 3.5 inch IPS Display met Touchscreen - met Speaker
Waveshare ESP32-S3 met 3.5 inch IPS Display met Touchscreen - met Speaker
Waveshare ESP32-S3 met 3.5 inch IPS Display met Touchscreen - met Speaker
  • Beschikbaarheid: Direct leverbaar uit magazijn in Eindhoven
  • SKU: 007785
Gebaseerd op 0 beoordeling(en) - Schrijf een beoordeling
€27,00
Excl. BTW: €22,31
Toevoegen
Verlanglijst

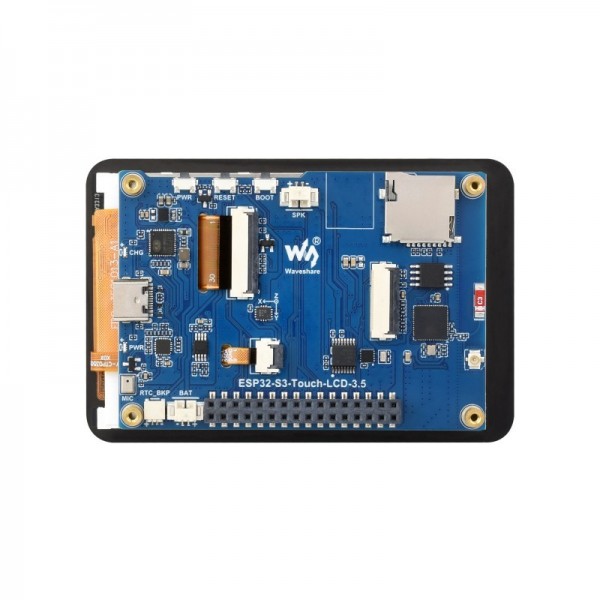

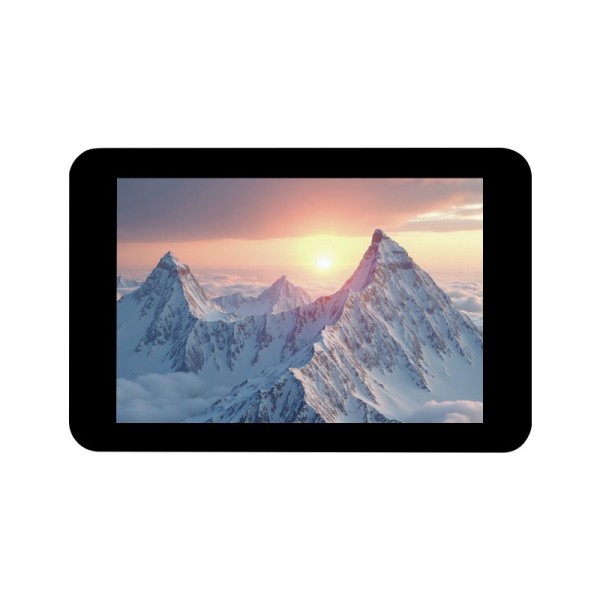

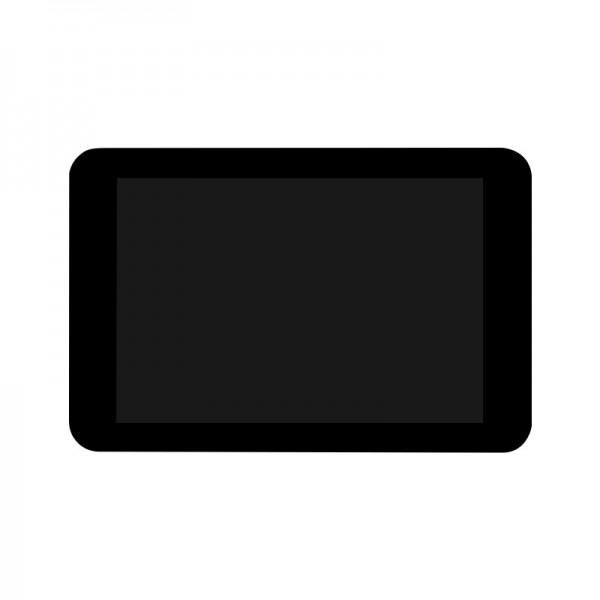

Een development board van Waveshare op basis van een ESP32-S3 microcontroller van Espressif met meerdere sensoren. Door de ingebouwde USB connector is deze gemakkelijk te programmeren. Op het ingebouwde IPS display kunnen dingen weergegeven worden en met het touchscreen kan een uitgebreide user interface gerealiseerd worden. Voor extra connectiviteit heeft het board meerdere draadloze communicatie interfaces (o.a. Wi-Fi/Bluetooth). Tot slot heeft het board een batterij aansluiting waar een Li-Po/Li-ion batterij (niet meegeleverd) op aangesloten kan worden, welke via het board ook opgeladen kan worden.

Zie de volgende pagina voor meer informatie: Wiki

Je moet inloggen of registreren om een beoordeling te plaatsen.

Beoordelingen over Waveshare ESP32-S3 met 3.5 inch IPS Display met Touchscreen - met Speaker

Dit product heeft in totaal 0 beoordeling(en).

Tags: Microcontroller Boards , Met Bluetooth , Waveshare ESP32-S3 met 3.5 inch IPS Display met Touchscreen - met Speaker , 007785 , Waveshare , 30733 , Batterijlader , Display , Microcontroller (MCU) , Touchscreen , SD-kaart adapter , RTC , Speaker/buzzer , Acceleratiesensor , Gyroscoop , Programmeerbare knop(pen) , I2C , I2S , SPI , Native USB , UART , PWM , ADC , GPIO , USB CDC , Wi-Fi , Bluetooth

Specificaties

Algemeen
Merk Waveshare
Fabrikant model/SKU 30733
Features RTC
Display
Gyroscoop
Touchscreen
Batterijlader
Speaker/buzzer
SD-kaart adapter
Acceleratiesensor
Microcontroller (MCU)
Programmeerbare knop(pen)
Algemene fysieke kenmerken
Hoofdkleur Blauw
Gewicht [g] 67
Afmeting X [mm] 92
Afmeting Y [mm] 61
Montagemogelijkheden Schroefdraad
Schroefdraad M2
Vormfactor Module (algemeen)
Algemene elektrische eigenschappen
Minimale voedingsspanning [V DC] 5
Maximale voedingsspanning [V DC] 5
Minimale IO-pin ingangsspanning [V] 3.3
Maximale IO-pin ingangsspanning [V] 3.3
IO-pin uitgangsspanning [V] 3.3
Maximale IO-pin source stroom [mA] 40
Maximale IO-pin sink stroom [mA] 28
MCU
Fabrikant Espressif
Chipserie ESP32-S3
Maximale klokfrequentie [MHz] 240
Aantal cores 2
Intern geheugen
SRAM [KB] 512
PSRAM [MB] 8
Flash geheugen [MB] 16
EEPROM type Geëmuleerd
Communicatie
Hardware interface(s) ADC
I2C
I2S
PWM
SPI
GPIO
UART
USB CDC
Native USB
Beschikbare GPIO pinnen 0, 7, 8, 9, 10, 11, 17, 18, 19, 20, 21, 38, 39, 40, 41, 42, 43, 44, 45, 46, 47, 48
Aantal IO-pinnen 22
Maximaal beschikbare hardware PWM kanalen 20
Maximaal beschikbare analoge ingangspinnen (ADC) 9
Maximaal beschikbare analoge uitgangspinnen (DAC) 0
Maximaal beschikbare hardware UART interfaces 3
Maximaal beschikbare hardware I2C interfaces 2
Maximaal beschikbare hardware SPI interfaces 2
USB naar serieel converter Geïntegreerd in microcontroller
Ondersteund SD-kaart formaat Micro SD
Draadloze communicatie
Interface(s) Wi-Fi
Bluetooth
Wi-Fi chip/SoC ESP32-S3
Wi-Fi frequentie [GHz] 2.4
Bluetooth chip/SoC ESP32-S3
Bluetooth versie 5.0
Ondersteunde Bluetooth standaard(en) LE
Display
Type IPS
Driver ST7796
Schermdiagonaal [inch] 3.5
Aantal pixels lange kant 480
Aantal pixels korte kant 320
Schermvorm Rechthoekig
Pixelkleuren RGB
Touchscreen
Touchscreen controller FT6336U
Touch type Capacitief
Multi-touch ondersteuning Ja
Acceleratiesensor
Sensorchip/SoC QMI8658C
Vrijheidsgraden (DOF) 3
Maximaal meetbereik [±g] 16
Maximale resolutie [bit] 16
Gyroscoop
Sensorchip/SoC QMI8658A
Vrijheidsgraden (DOF) 3
Maximaal meetbereik [±°/s] 2048
Maximale resolutie [bit] 16
RTC
RTC chip PCF85063A
Back-up batterij/condensator Optioneel
(JST-SH connector)
Batterijcircuit
Batterij laadchip/SoC AXP2101
Ondersteunde batterij chemie Li-Po
Li-ion
Maximale laadspanning [V] 4.2
Maximale laadstroom [mA] 1500
Instelbare laadstroom Ja
Protectiecircuit Ja
Connectoren
Voedingsconnector(en) USB-C female
Pinheader female (2.54mm)
IO-connector(en) USB-C female
Pinheader female (2.54mm)
Batterijconnector(en) Molex Picoblade (compatible) male
Speaker connector(en) Molex Picoblade (compatible) male
Wi-Fi/Bluetooth antenneconnector Ingebouwde antenne
IPEX MHF 1/uFL male (vereist modificatie)
Inhoud verpakking
Inhoud verpakking 1x Speaker
1x Display module
