  • Beschikbaarheid: Direct leverbaar uit magazijn in Eindhoven
  • SKU: 007779
Gebaseerd op 0 beoordeling(en) - Schrijf een beoordeling
€33,75
Excl. BTW: €27,89
Toevoegen
Verlanglijst

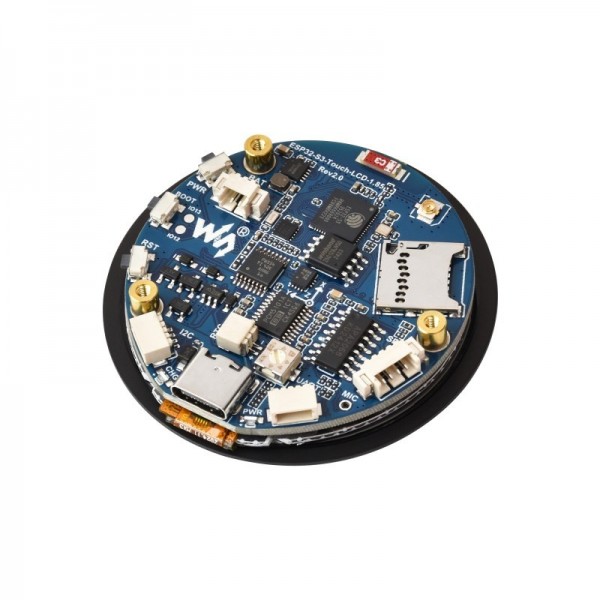

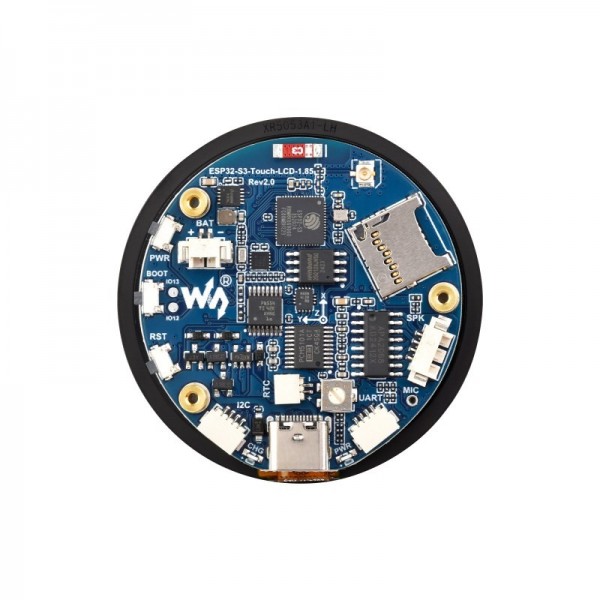

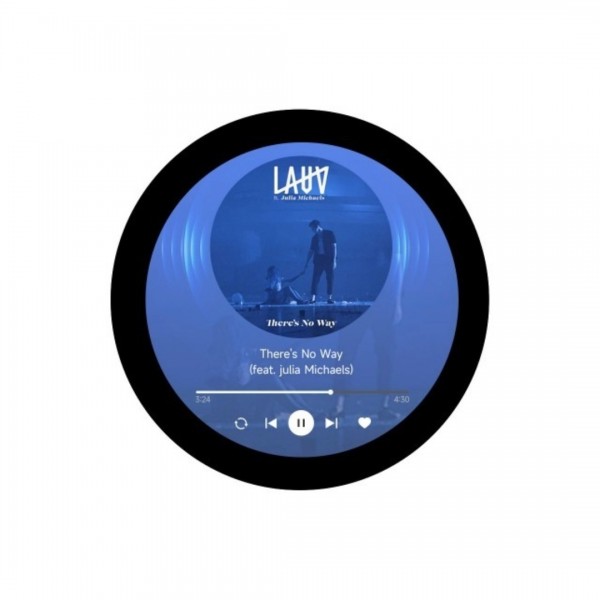

Een development board van Waveshare op basis van een ESP32-S3 microcontroller van Espressif met meerdere sensoren. Door de ingebouwde USB connector is deze gemakkelijk te programmeren. Op het ingebouwde IPS display kunnen dingen weergegeven worden en met het touchscreen kan een uitgebreide user interface gerealiseerd worden. Voor extra connectiviteit heeft het board meerdere draadloze communicatie interfaces (o.a. Wi-Fi/Bluetooth). Tot slot heeft het board een batterij aansluiting waar een Li-Po/Li-ion batterij (niet meegeleverd) op aangesloten kan worden, welke via het board ook opgeladen kan worden.

Zie de volgende pagina voor meer informatie: Wiki

Je moet inloggen of registreren om een beoordeling te plaatsen.

Beoordelingen over Waveshare ESP32-S3 met 1.85 inch Rond IPS Display met Touchscreen en IMU - met Speakers

Dit product heeft in totaal 0 beoordeling(en).

Tags: Microcontroller Boards , Met Bluetooth , Waveshare ESP32-S3 met 1.85 inch Rond IPS Display met Touchscreen en IMU - met Speakers , 007779 , Waveshare , 28514 , Batterijlader , Display , Microcontroller (MCU) , Touchscreen , SD-kaart adapter , Audio versterker , RTC , Speaker/buzzer , Acceleratiesensor , Gyroscoop , I2C , I2S , SPI , UART , PWM , ADC , GPIO , USB CDC , Wi-Fi , Bluetooth

Specificaties

Algemeen
Merk Waveshare
Fabrikant model/SKU 28514
Model revisie Rev2.0
Features RTC
Display
Gyroscoop
Touchscreen
Batterijlader
Speaker/buzzer
Audio versterker
SD-kaart adapter
Acceleratiesensor
Microcontroller (MCU)
Algemene fysieke kenmerken
Hoofdkleur Zwart
Gewicht [g] 26
Afmeting X [mm] 55
Afmeting Y [mm] 55
Montagemogelijkheden Schroefdraad
Schroefdraad M2
Vormfactor Module (algemeen)
Algemene elektrische eigenschappen
Minimale voedingsspanning [V DC] 5
Maximale voedingsspanning [V DC] 5
Minimale IO-pin ingangsspanning [V] 3.3
Maximale IO-pin ingangsspanning [V] 3.3
IO-pin uitgangsspanning [V] 3.3
Maximale IO-pin source stroom [mA] 40
Maximale IO-pin sink stroom [mA] 28
MCU
Fabrikant Espressif
Chipserie ESP32-S3
Maximale klokfrequentie [MHz] 240
Aantal cores 2
Intern geheugen
SRAM [KB] 512
PSRAM [MB] 8
Flash geheugen [MB] 16
EEPROM type Geëmuleerd
Communicatie
Hardware interface(s) ADC
I2C
I2S
PWM
SPI
GPIO
UART
USB CDC
Beschikbare GPIO pinnen 10, 11, 19, 20, 43, 44
Aantal IO-pinnen 6
Maximaal beschikbare hardware PWM kanalen 6
Maximaal beschikbare analoge ingangspinnen (ADC) 4
DAC chip PCM5101A
Maximaal beschikbare analoge uitgangspinnen (DAC) 0
Maximaal beschikbare hardware UART interfaces 3
Maximaal beschikbare hardware I2C interfaces 2
Maximaal beschikbare hardware SPI interfaces 1
USB naar serieel converter Geïntegreerd in microcontroller
Ondersteund SD-kaart formaat Micro SD
Draadloze communicatie
Interface(s) Wi-Fi
Bluetooth
Wi-Fi chip/SoC ESP32-S3
Wi-Fi frequentie [GHz] 2.4
Bluetooth chip/SoC ESP32-S3
Bluetooth versie 5.0
Ondersteunde Bluetooth standaard(en) LE
Display
Type IPS
Driver ST77916
Schermdiagonaal [inch] 1.85
Aantal pixels lange kant 360
Aantal pixels korte kant 360
Schermvorm Rond
Pixelkleuren RGB
Touchscreen
Touchscreen controller CST816
Touch type Capacitief
Multi-touch ondersteuning Ja
Acceleratiesensor
Sensorchip/SoC QMI8658C
Vrijheidsgraden (DOF) 3
Maximaal meetbereik [±g] 16
Maximale resolutie [bit] 16
Gyroscoop
Sensorchip/SoC QMI8658A
Vrijheidsgraden (DOF) 3
Maximaal meetbereik [±°/s] 2048
Maximale resolutie [bit] 16
RTC
RTC chip PCF85063A
Back-up batterij/condensator Optioneel
(JST-SH connector)
Audio versterker
Versterker chip APA2068
Aantal (standaard) kanalen 2
Maximaal vermogen per (standaard) kanaal [W] 2.6
Batterijcircuit
Batterij laadchip/SoC ETA6098
Ondersteunde batterij chemie Li-Po
Li-ion
Maximale laadspanning [V] 4.2
Maximale laadstroom [mA] 2000
Instelbare laadstroom Nee
Protectiecircuit Nee
Connectoren
Voedingsconnector(en) USB-C female
IO-connector(en) USB-C female
JST-SH (compatible) male
Batterijconnector(en) Molex Picoblade (compatible) male
Speaker connector(en) Molex Picoblade (compatible) male
Wi-Fi/Bluetooth antenneconnector Ingebouwde antenne
IPEX MHF 1/uFL male (vereist modificatie)
Inhoud verpakking

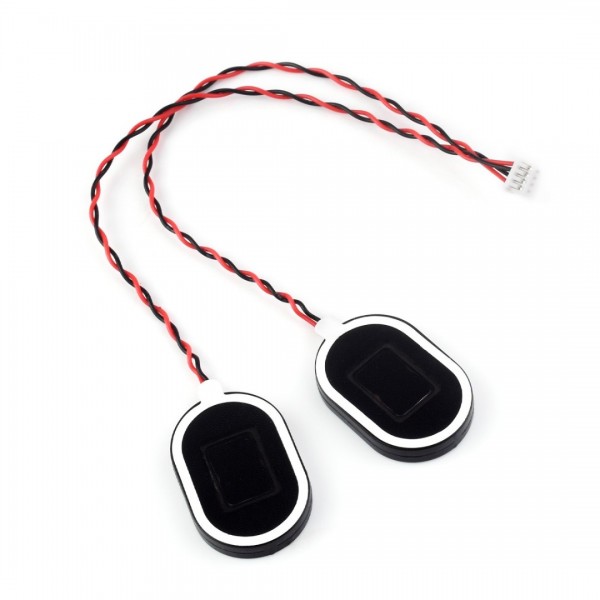

Inhoud verpakking 1x Speaker
1x Display module
2x JST-SH naar DuPont compatible kabel 4p
