Universele Digitale LED Strip Controller - ESP32-S3

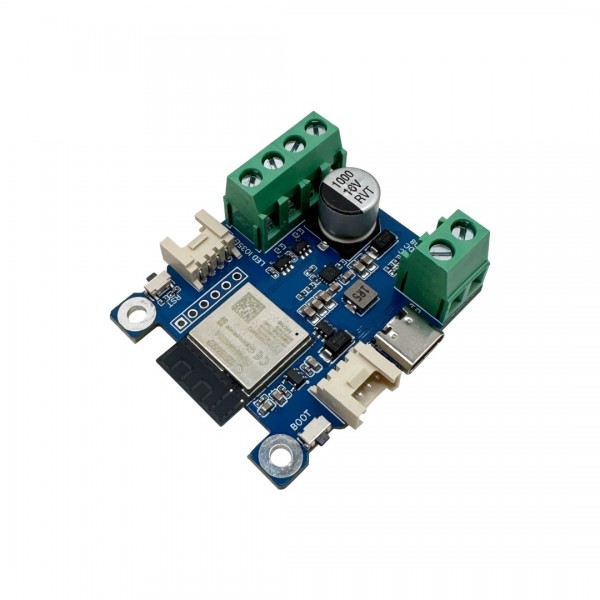

Een development board op basis van een ESP32-S3 microcontroller, speciaal gemaakt om een digitale LED-strip of matrix aan te sturen. Het board heeft alles aan boord om vele chipsoorten te ondersteunen (waaronder WS2811, WS2812, WS2813, WS2815, APA102, NS107S, etc.). Door een ingebouwde buck-boost converter worden zowel 5V als 12V LED-strips ondersteund. Daarnaast zorgt een zeer snelle ingebouwde level converter ervoor dat er altijd een signaalspanning van 5V op de signaalpin(nen) van de digitale LED wordt geleverd.

Door de ingebouwde USB naar serieel converter is het board gemakkelijk te programmeren, ook als een Arduino. Voor digitale LED-strips zijn online vele voorbeelden te vinden, de bekendste zijn:

• Adafruit NeoPixel
• FastLED

Ook kan het board in Home Assistant via ESPHome gebruikt worden. In de GitHub pagina hieronder zijn voorbeelden voor verschillende LED-chips te vinden.

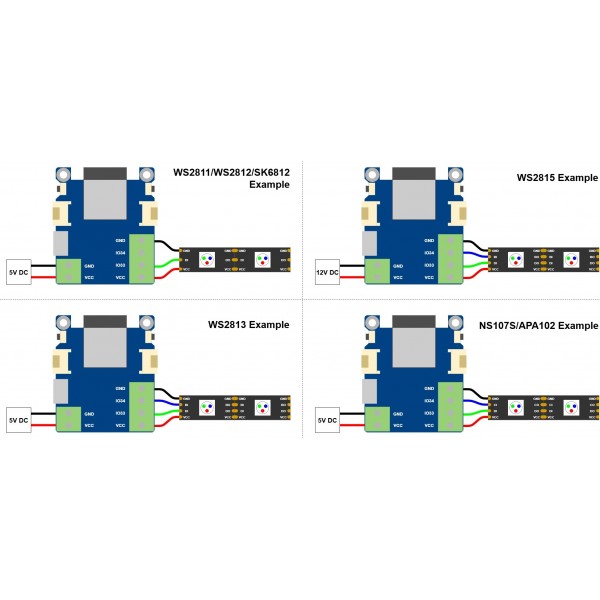

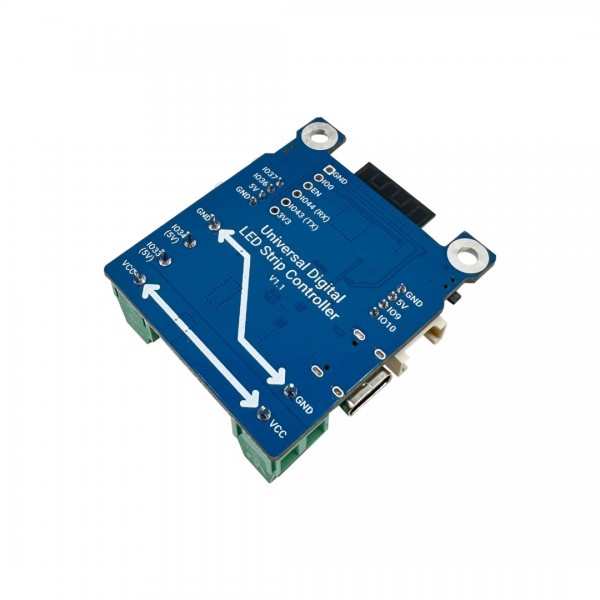

De voeding voor de LED-strip wordt net zoals de LED-strip zelf gemakkelijk via schroefterminals aangesloten. Hierbij is het niet meer nodig om extra buffer condensator, level converter of weerstand aan te sluiten (alles is reeds ingebouwd!). Voor extra connectiviteit heeft het board twee Grove connectoren om modules van bijvoorbeeld M5Stack of Seeed Studio aan te sluiten.

Let op: Om de module voor de eerste keer te programmeren, moet deze in de programmeermodus worden gezet. Sluit de module aan op de computer, houd de bootknop ingedrukt en druk kort op de resetknop. Laat daarna de bootknop los.

Zie de volgende pagina voor meer informatie: GitHub
