Universele Airco Controller - ESP32-S3

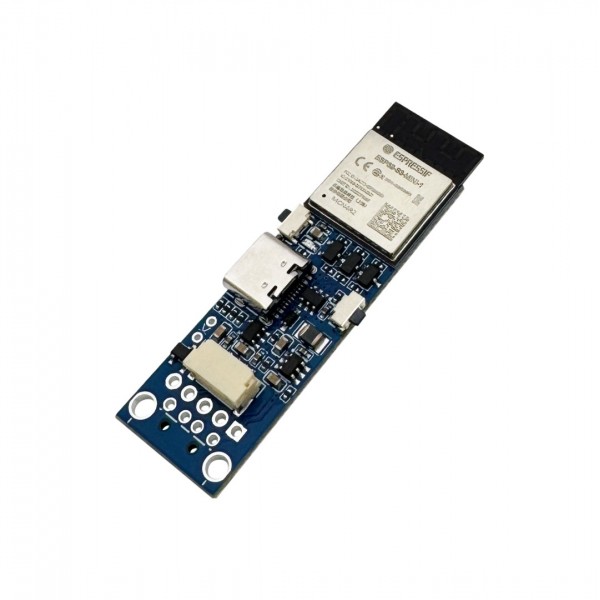

Deze universele airco controller op basis van een ESP32-S3 is ontworpen om de Wi-Fi dongle van de meeste airco's te kunnen vervangen. De controller is vervolgens zelf te programmeren via de USB-C aansluiting en te gebruiken met bijvoorbeeld Home Assistant via ESPHome of MQTT. Er zijn voorbeelden beschikbaar voor verschillende merken (zie hieronder).

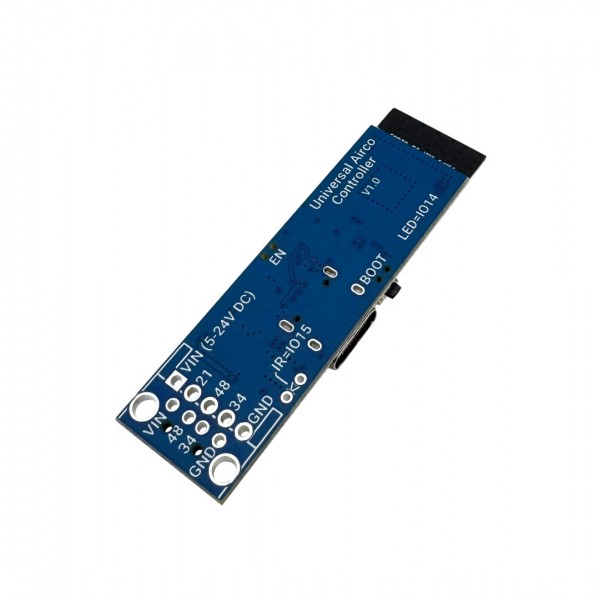

De hardware op de controller zet via een bi-directionele level converter de 3.3V signalen van de ESP32-S3 microcontroller om in 5V signalen waarmee de meeste airco's werken (controleer dit wel uiteraard). In totaal zijn 3 GPIO pinnen van de ESP32-S3 beschikbaar waardoor signaal interfaces als UART en SPI ondersteund worden. Daarnaast zit er een step-down (buck) converter op de controller om ook met hogere voedingsspanningen overweg te kunnen (sommige airco modellen van o.a. Mitsubishi en Daikin bieden een hogere spanning aan dan 5V).

Om de controller aan een airco aan te sluiten biedt deze 3 opties:

1. De JST-GH connector. Deze connector is de standaard connector op moderne airco's van Haier.
2. Een USB-A connector welke er zelf nog op gesoldeerd moet worden (deze wordt niet standaard meegeleverd). Verschillende airco merken zoals (oudere) modellen van Haier, Midea, Electrolux, Comfee, Qlima, Electrolux, etc. gebruiken deze connector. Deze pinout is over het algemeen universeel, maar controleer dit altijd met je eigen airco.
3. Losse draden welke zelf aan de controller gesoldeerd moeten worden.

Tot slot biedt de controller ook de mogelijkheid om een IR LED op de module te solderen (deze wordt niet standaard meegeleverd). Zo kun je ook dezelfde signalen van de afstandsbediening van de airco sturen.

Getest door ons:

• ESPHome Haier (getest met een moderne Haier airco via de JST-GH connector, zie de tab "Downloads" voor een voorbeeldconfiguratie)
• ESPHome Daikin (via custom DIY kabel, of de bestaande kabel moet gemodificeerd worden)
• ESPHome Toshiba (via custom DIY kabel)

Getest door anderen:

• ESPHome Mitsubishi (pagina raadt een DuPont kabel aan, echter zou een JST-XH kabel ook moeten passen. Let op: Kabelkleuren komen niet overeen)
• ESPHome Panasonic

Niet getest:

• ESPHome Midea (and Electrolux, Qlima, Comfee, etc.)

Staat je airco hier niet tussen maar heb je het wel werkend gekregen? Dan horen we graag welk model airco je hebt, hoe het is aangesloten en zetten we het op deze pagina erbij!

Let op: Gebruik van deze controller is geheel op eigen risico. Controleer en verifieer altijd de pinout en signaalspanning van de airco (dit moet 5V zijn) om schade te voorkomen. Wij testen het elektrische deel van de controller, maar kunnen geen garantie bieden dat het met jouw airco werkt.

Zie de tab "Downloads" voor meer informatie en/of downloads.
