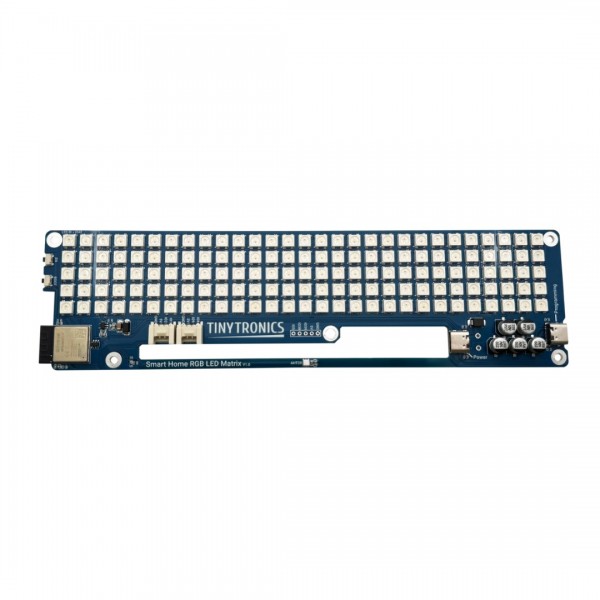

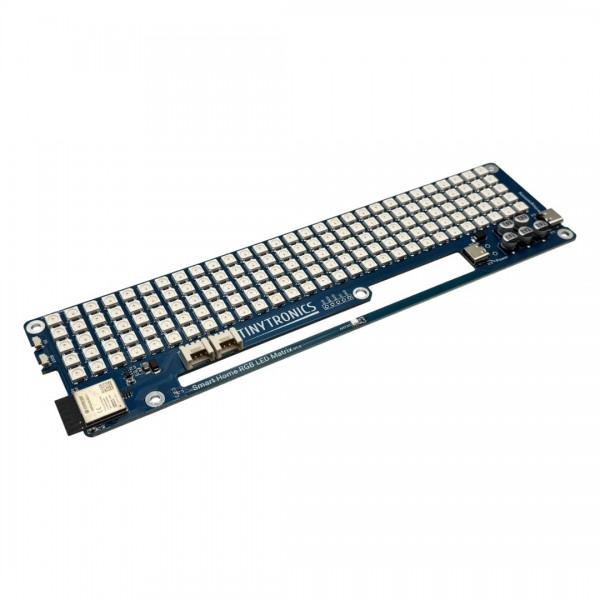

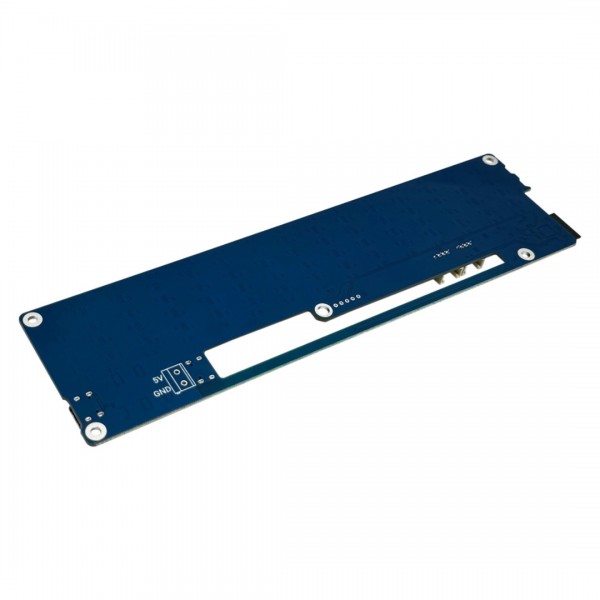

Deze TinyTronics Smart Home RGB LED matrix met ingebouwde AHT20 temperatuur- en vochtigheidsmeter geeft je de mogelijkheid om meetwaarden of andere tekst op gemakkelijke en duidelijke weer te geven. Door de LED matrix is deze zeer goed zichtbaar, ook op relatief grote afstand. Je kunt er naast het weergeven van tekst ook een doornormale LED lamp van maken of de tekst afwisselen met bijv. animaties. Daarnaast zijn er nog GPIO pinnen en twee Grove aansluitingen aanwezig om extra modules aan te kunnen sluiten. Er is een voorbeeld beschikbaar voor gebruik i.c.m. ESPHome en een voorbeeld voor de Arduino IDE, zie daarvoor het tabblad "Downloads".
Op dit product zijn twee USB-C poorten beschikbaar waarvan één poort is bestemd voor programmeren en de andere poort bestemd is voor de voeding. Hierdoor heb je de mogelijkheid om de LED matrix op volle sterkte te testen én de mogelijkheid om deze tegelijkertijd te verbinden met een computer, bijv. voor het programmeren of debuggen.

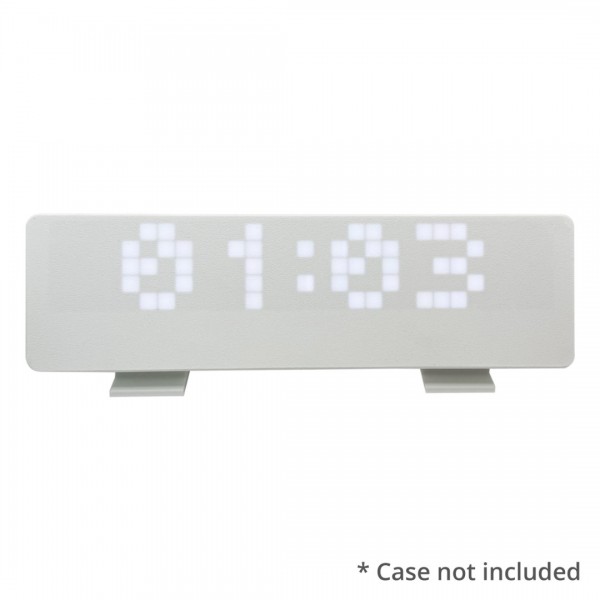

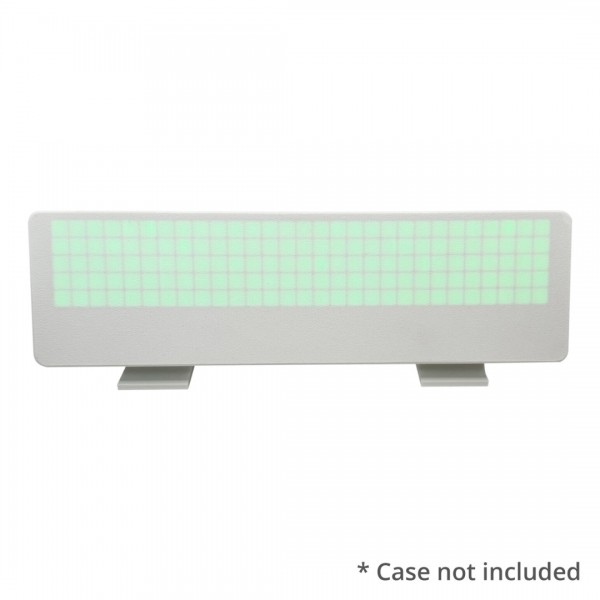

Er zijn 3D modellen van de behuizing beschikbaar om zelf te printen. Hierdoor kan je het op een meubel plaatsen of aan de muur monteren. De behuizingen zijn ook los te koop:
- Behuizing voor TinyTronics Smart Home RGB LED Matrix - Staand
- Behuizing voor TinyTronics Smart Home RGB LED Matrix - Muur Montage
Let op: We raden af om de LEDs op volle sterkte te laten branden, de LEDs kunnen namelijk op volle sterkte circa 6A trekken en dat is te veel voor de meeste USB-C voedingen. In het ESPHome voorbeeld zetten we de maximale felheid op 50% wat resulteert in een stroom van circa 700mA.
Zie de tab "Downloads" voor meer informatie en/of downloads.
Beoordelingen over TinyTronics Smart Home RGB LED Matrix 29x5 - WS2812E - ESP32-S3
Dit product heeft in totaal 3 beoordeling(en).
Reporteer deze beoordeling.
Schematisch diagram: 005864_Smart-home-rgb-led-matrix-schematic.pdf
Arduino IDE voorbeeld: 005864_005864_TT_Matrix_Arduino_Example.ino
ESPHome voorbeeld: 005864_Smart-Home-RGB-LED-Matrix-ESPHome_V2.yaml
Specificaties
| Algemeen | |
| Merk | TinyTronics |
| Fabrikant model/SKU | 005864 |
| Normconformiteit | RoHS |
| Features | Digitale LED(s) Temperatuursensor Microcontroller (MCU) Luchtvochtigheidssensor Programmeerbare knop(pen) |
| Algemene fysieke kenmerken | |
| Hoofdkleur | Blauw |
| Gewicht [g] | 59 |
| Afmeting X [mm] | 217 |
| Afmeting Y [mm] | 59 |
| Montagemogelijkheden | Montagegat(en) |
| Diameter montagegat(en) [mm] | 3.2 |
| Vormfactor | Matrix Module (algemeen) |
| Algemene elektrische eigenschappen | |
| Minimale voedingsspanning [V DC] | 5 |
| Maximale voedingsspanning [V DC] | 5 |
| Minimale IO-pin ingangsspanning [V] | 3.3 |
| Maximale IO-pin ingangsspanning [V] | 3.3 |
| IO-pin uitgangsspanning [V] | 3.3 |
| Maximale IO-pin source stroom [mA] | 40 |
| Maximale IO-pin sink stroom [mA] | 28 |
| MCU | |
| Fabrikant | Espressif |
| Chipserie | ESP32-S3 |
| Maximale klokfrequentie [MHz] | 240 |
| Aantal cores | 2 |
| Intern geheugen | |
| SRAM [KB] | 512 |
| PSRAM [MB] | 0 |
| Flash geheugen [MB] | 4 |
| EEPROM type | Geëmuleerd |
| Communicatie | |
| Hardware interface(s) | ADC I2C I2S PWM SPI GPIO UART USB CDC Native USB |
| Aantal IO-pinnen | 7 |
| Maximaal beschikbare hardware PWM kanalen | 7 |
| Maximaal beschikbare analoge ingangspinnen (ADC) | 5 |
| Maximaal beschikbare analoge uitgangspinnen (DAC) | 0 |
| Maximaal beschikbare hardware UART interfaces | 3 |
| Maximaal beschikbare hardware I2C interfaces | 3 |
| Maximaal beschikbare hardware SPI interfaces | 1 |
| USB naar serieel converter | Geïntegreerd in microcontroller |
| Draadloze communicatie | |
| Interface(s) | Wi-Fi Bluetooth |
| Wi-Fi chip/SoC | ESP32-S3 |
| Wi-Fi frequentie [GHz] | 2.4 |
| Bluetooth chip/SoC | ESP32-S3 |
| Bluetooth versie | 5.0 |
| Ondersteunde Bluetooth standaard(en) | LE |
| Lichtbron | |
| Type | LED |
| LED (driver) chip | WS2812E-V5 |
| Lichtkleur | RGB |
| Aantal LEDs | 145 |
| Maximale stroom per LED [mA] | 38 |
| Temperatuursensor | |
| Sensor(chip) | AHT20-F |
| Minimaal meetbereik [°C] | -40 |
| Maximaal meetbereik [°C] | 85 |
| Kleinste resolutie [°C] | 0.01 |
| Nauwkeurigheid [±°C] | 0.3 |
| Luchtvochtigheidssensor | |
| Sensor(chip) | AHT20-F |
| Minimaal meetbereik [% R.H.] | 0 |
| Maximaal meetbereik [% R.H.] | 100 |
| Kleinste resolutie [%R.H.] | 0.024 |
| Nauwkeurigheid [±%] | 2.0 |
| Connectoren | |
| Voedingsconnector(en) | USB-C female Through hole soldeerpin(nen) |
| IO-connector(en) | USB-C female HY2.0 (Grove) male Through hole soldeerpin(nen) (2.54mm) |
| Wi-Fi/Bluetooth antenneconnector | Ingebouwde antenne |
| Inhoud verpakking | |
| Inhoud verpakking | 1x Smart Home RGB LED Matrix |
