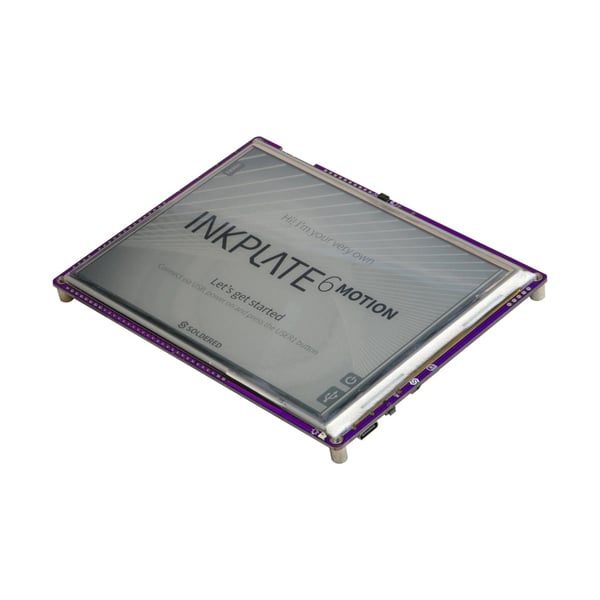

Soldered Electronics Inkplate 6MOTION - 6 inch E-Ink E-Paper Display - STM32H743
- Beschikbaarheid: Direct leverbaar uit magazijn in Eindhoven
- SKU: 007934
€179,95
Excl. BTW: €148,72

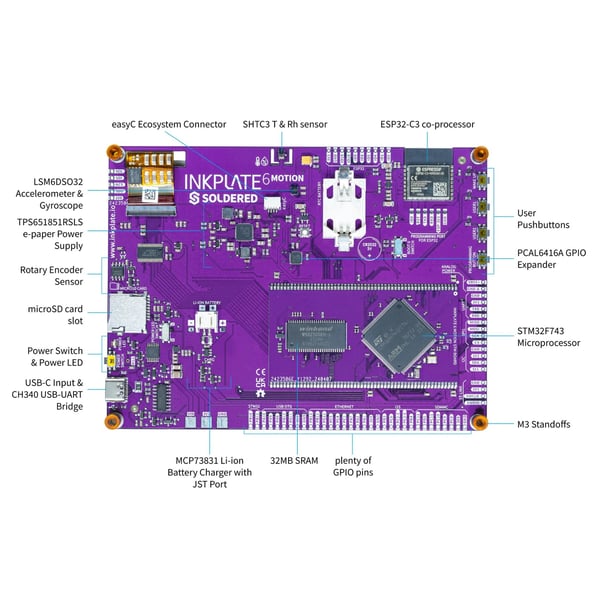

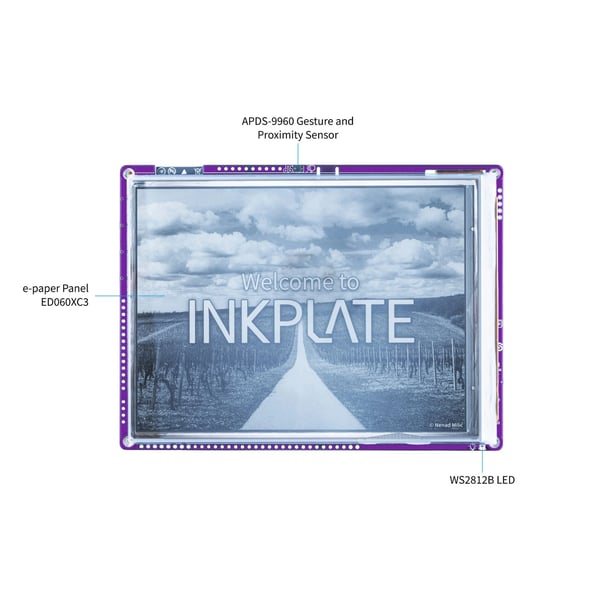

Een development board van Soldered Electronics op basis van een STM32H743 microcontroller van STMicroelectronics met meerdere sensoren. Door de ingebouwde USB connector is deze gemakkelijk te programmeren. Op het ingebouwde E-paper display kunnen dingen weergegeven worden en met het touchscreen kan een uitgebreide user interface gerealiseerd worden. Voor extra connectiviteit heeft het board meerdere draadloze communicatie interfaces (o.a. Wi-Fi/Bluetooth). Tot slot heeft het board een batterij aansluiting waar een Li-Po/Li-ion batterij (niet meegeleverd) op aangesloten kan worden, welke via het board ook opgeladen kan worden.
Zie de volgende pagina voor meer informatie: Wiki
Je moet inloggen of registreren om een beoordeling te plaatsen.
Beoordelingen over Soldered Electronics Inkplate 6MOTION - 6 inch E-Ink E-Paper Display - STM32H743
Dit product heeft in totaal 0 beoordeling(en).
Reporteer deze beoordeling.
Tags:
Microcontroller Boards
, Met Bluetooth
, Soldered Electronics Inkplate 6MOTION - 6 inch E-Ink E-Paper Display - STM32H743
, 007934
, [attridvalues_18]
, [attridnotes_45]
, [attridvalues_79]
, [attridvalues_47]
, [attridvalues_169]
Specificaties
| Algemeen | |
| Merk | Soldered Electronics |
| Fabrikant model/SKU | |
| Minimale bedrijfstemperatuur [°C] | 0 |
| Maximale bedrijfstemperatuur [°C] | 50 |
| Features | RTC Display Gyroscoop Lichtsensor Touchscreen Batterijlader Batterijhouder Rotary encoder Digitale LED(s) SD-kaart adapter Acceleratiesensor Objectdetectiesensor Microcontroller (MCU) Programmeerbare knop(pen) |
| Algemene fysieke kenmerken | |
| Hoofdkleur | Paars |
| Gewicht [g] | 121 |
| Afmeting X [mm] | 144 |
| Afmeting Y [mm] | 108 |
| Afmeting Z [mm] | 11 |
| Schroefdraad | M3 |
| Vormfactor | Module (algemeen) |
| Algemene elektrische eigenschappen | |
| Minimale voedingsspanning [V DC] | 5 |
| Maximale voedingsspanning [V DC] | 5 |
| Minimale IO-pin ingangsspanning [V] | 3.3 |
| Maximale IO-pin ingangsspanning [V] | 3.3 |
| IO-pin uitgangsspanning [V] | 3.3 |
| Maximale IO-pin source stroom [mA] | 20 |
| Maximale IO-pin sink stroom [mA] | 20 |
| MCU | |
| Fabrikant | STMicroelectronics |
| Chipserie | STM32H743 |
| Maximale klokfrequentie [MHz] | 480 |
| Aantal cores | 1 |
| Intern geheugen | |
| SRAM [KB] | 1024 |
| SDRAM [MB] | 32 |
| PSRAM [MB] | 0 |
| Flash geheugen [MB] | 2 |
| EEPROM type | Geëmuleerd |
| Communicatie | |
| Hardware interface(s) | ADC DAC I2C I2S PWM SPI GPIO UART USB CDC Native USB |
| (GP)IO-uitbreidingschip | PCAL6416A |
| Beschikbare GPIO pinnen | |
| Aantal IO-pinnen | 27 |
| Maximaal beschikbare hardware PWM kanalen | 16 |
| Maximaal beschikbare analoge ingangspinnen (ADC) | 8 |
| Maximaal beschikbare analoge uitgangspinnen (DAC) | 0 |
| Maximaal beschikbare hardware UART interfaces | 4 |
| Maximaal beschikbare hardware I2C interfaces | 3 |
| Maximaal beschikbare hardware SPI interfaces | 4 |
| USB naar serieel converter | CH340C |
| Ondersteund SD-kaart formaat | Micro SD |
| Draadloze communicatie | |
| Interface(s) | Wi-Fi Bluetooth |
| Wi-Fi chip/SoC | ESP32-C3 |
| Wi-Fi frequentie [GHz] | 2.4 |
| Bluetooth chip/SoC | ESP32-C3 |
| Bluetooth versie | 5.0 |
| Ondersteunde Bluetooth standaard(en) | LE |
| Display | |
| Type | E-paper |
| Schermdiagonaal [inch] | 6 |
| Aantal pixels lange kant | 1024 |
| Aantal pixels korte kant | 758 |
| Schermvorm | Rechthoekig |
| Pixelkleuren | Wit Zwart |
| Gedeeltelijke schermverversing | Ja |
| Lichtbron | |
| Type | LED |
| LED (driver) chip | WS2812B |
| Lichtkleur | RGB |
| Temperatuursensor | |
| Sensor(chip) | SHTC3 |
| Minimaal meetbereik [°C] | -40 |
| Maximaal meetbereik [°C] | 125 |
| Kleinste resolutie [°C] | 0.01 |
| Nauwkeurigheid [±°C] | 0.2 |
| Luchtvochtigheidssensor | |
| Sensor(chip) | SHTC3 |
| Minimaal meetbereik [% R.H.] | 0 |
| Maximaal meetbereik [% R.H.] | 100 |
| Kleinste resolutie [%R.H.] | 0.01 |
| Nauwkeurigheid [±%] | 2.0 |
| Lichtsensor | |
| Sensor(chip) | APDS-9960 |
| Meetbaar licht | Zichtbaar |
| Type lichtsensor | Kleur Lichtsterkte |
| Acceleratiesensor | |
| Sensorchip/SoC | LSM6DSOX |
| Vrijheidsgraden (DOF) | 3 |
| Maximaal meetbereik [±g] | 16 |
| Gyroscoop | |
| Sensorchip/SoC | LSM6DSOX |
| Vrijheidsgraden (DOF) | 3 |
| Maximaal meetbereik [±°/s] | 2000 |
| Rotary encoder | |
| Encoder (chip) | AS5600 |
| Encoder type | Absoluut |
| Encoder techniek | Magnetisch veld oriëntatie |
| Aantal stappen/pulsen per rotatie | 4096 |
| Objectdetectiesensor | |
| Sensor(chip) | APDS-9960 |
| Type | IR |
| Detectietype | Gebaar Aanwezigheid |
| RTC | |
| RTC chip | STM32H743 |
| Back-up batterij/condensator | Optioneel |
| Batterijcircuit | |
| Batterij laadchip/SoC | MCP73831 |
| Ondersteunde batterij chemie | Li-Po Li-ion |
| Maximale laadspanning [V] | 4.2 |
| Maximale laadstroom [mA] | 500 |
| Instelbare laadstroom | Nee |
| Protectiecircuit | Nee |
| Batterijhouder | |
| Geschikte batterijvormfactor | Knoopcel 2032 |
| Geschikt aantal batterijen | 1 |
| Connectoren | |
| Voedingsconnector(en) | USB-C female Soldeerpad(s) |
| IO-connector(en) | USB-C female JST-SH (compatible) male Through hole soldeerpin(nen) (2.54mm) |
| Batterijconnector(en) | Soldeerpad(s) JST-PH (compatible) male |
| Wi-Fi/Bluetooth antenneconnector | Ingebouwde antenne |
| Inhoud verpakking | |
| Inhoud verpakking | 1x USB kabel 1x Development board |
