Soldered Electronics Inkplate 2 - 2.13 inch E-Ink E-Paper Display - ESP32
- Beschikbaarheid: Direct leverbaar uit magazijn in Eindhoven
- SKU: 007922
€29,95
Excl. BTW: €24,75

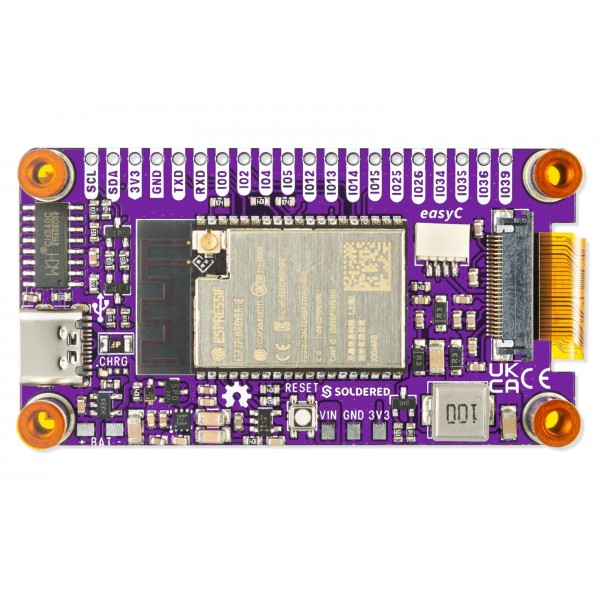

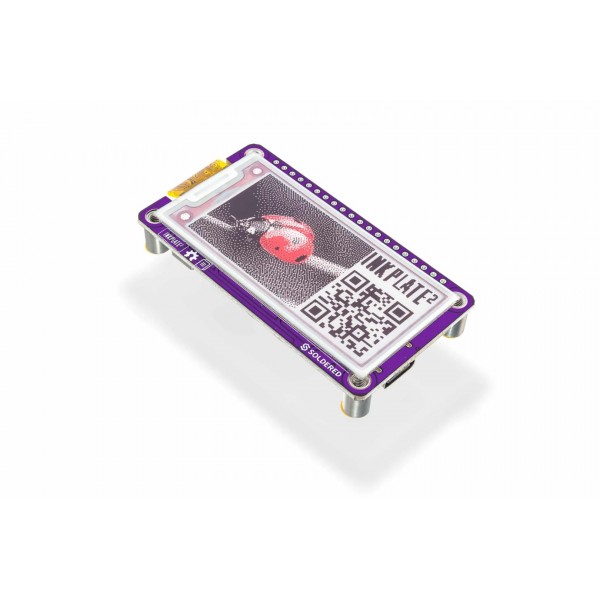

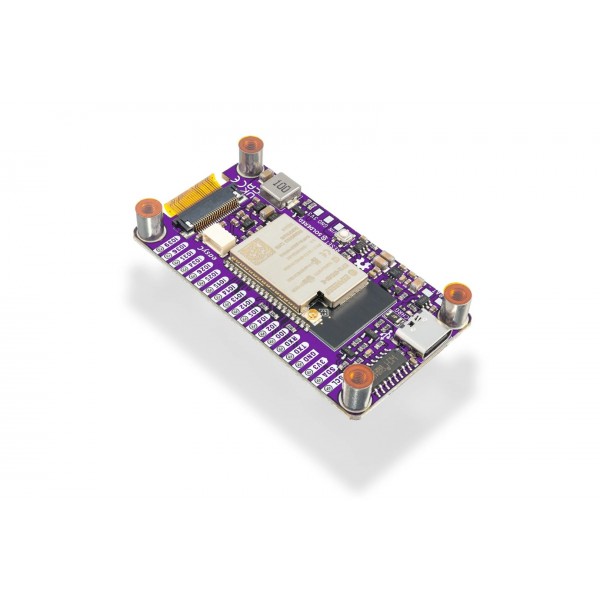

Een development board van Soldered Electronics op basis van een ESP32 microcontroller van Espressif. Door de ingebouwde USB connector is deze gemakkelijk te programmeren. Op het ingebouwde E-paper display kunnen dingen weergegeven worden. Voor extra connectiviteit heeft het board meerdere draadloze communicatie interfaces (o.a. Wi-Fi/Bluetooth). Tot slot heeft het board een batterij aansluiting waar een Li-Po/Li-ion batterij (niet meegeleverd) op aangesloten kan worden, welke via het board ook opgeladen kan worden.
Zie de volgende pagina voor meer informatie: Wiki
Je moet inloggen of registreren om een beoordeling te plaatsen.
Beoordelingen over Soldered Electronics Inkplate 2 - 2.13 inch E-Ink E-Paper Display - ESP32
Dit product heeft in totaal 0 beoordeling(en).
Reporteer deze beoordeling.
Tags:
Microcontroller Boards
, Met Bluetooth
, Soldered Electronics Inkplate 2 - 2.13 inch E-Ink E-Paper Display - ESP32
, 007922
, Soldered Electronics
, 333166
, Batterijlader
, Display
, Microcontroller (MCU)
, I2C
, I2S
, SPI
, UART
, PWM
, ADC
, DAC
, GPIO
, USB CDC
, Wi-Fi
, Bluetooth
Specificaties
| Algemeen | |
| Merk | Soldered Electronics |
| Fabrikant model/SKU | 333166 |
| Normconformiteit | CE RoHS |
| Minimale bedrijfstemperatuur [°C] | 0 |
| Maximale bedrijfstemperatuur [°C] | 50 |
| Features | Display Batterijlader Microcontroller (MCU) |
| Algemene fysieke kenmerken | |
| Hoofdkleur | Paars |
| Gewicht [g] | 21 |
| Afmeting X [mm] | 65 |
| Afmeting Y [mm] | 35 |
| Afmeting Z [mm] | 10 |
| Montagemogelijkheden | Schroefdraad |
| Schroefdraad | M3 |
| Vormfactor | Module (algemeen) |
| Algemene elektrische eigenschappen | |
| Minimale voedingsspanning [V DC] | 5 |
| Maximale voedingsspanning [V DC] | 5 |
| Indicatie stroomverbruik slaapstand/deep-sleep [μA] | 8 |
| Minimale IO-pin ingangsspanning [V] | 3.3 |
| Maximale IO-pin ingangsspanning [V] | 3.3 |
| IO-pin uitgangsspanning [V] | 3.3 |
| Maximale IO-pin source stroom [mA] | 20 |
| Maximale IO-pin sink stroom [mA] | 28 |
| MCU | |
| Fabrikant | Espressif |
| Chipserie | ESP32 |
| Maximale klokfrequentie [MHz] | 240 |
| Aantal cores | 2 |
| Intern geheugen | |
| SRAM [KB] | 520 |
| PSRAM [MB] | 8 |
| Flash geheugen [MB] | 4 |
| EEPROM type | Geëmuleerd |
| Communicatie | |
| Hardware interface(s) | ADC DAC I2C I2S PWM SPI GPIO UART USB CDC |
| Beschikbare GPIO pinnen | 2, 5, 12, 13, 14, 15, 25, 26, 34, 35, 36, 39 |
| Aantal IO-pinnen | 12 |
| Maximaal beschikbare hardware PWM kanalen | 8 |
| Maximaal beschikbare analoge ingangspinnen (ADC) | 11 |
| Maximaal beschikbare analoge uitgangspinnen (DAC) | 2 |
| Maximaal beschikbare hardware UART interfaces | 3 |
| Maximaal beschikbare hardware I2C interfaces | 2 |
| Maximaal beschikbare hardware SPI interfaces | 2 |
| USB naar serieel converter | CH340C |
| Draadloze communicatie | |
| Interface(s) | Wi-Fi Bluetooth |
| Wi-Fi chip/SoC | ESP32 |
| Wi-Fi frequentie [GHz] | 2.4 |
| Bluetooth chip/SoC | ESP32 |
| Bluetooth versie | 4.2 |
| Ondersteunde Bluetooth standaard(en) | LE Klassiek |

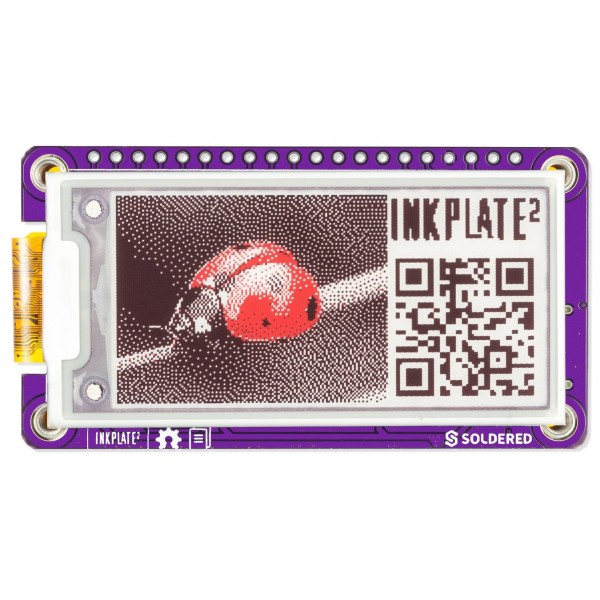

| Display | |
| Type | E-paper |
| Schermdiagonaal [inch] | 2.13 |
| Aantal pixels lange kant | 212 |
| Aantal pixels korte kant | 104 |
| Schermvorm | Rechthoekig |
| Pixelkleuren | Wit Rood Zwart |
| Batterijcircuit | |
| Batterij laadchip/SoC | MCP73831 |
| Ondersteunde batterij chemie | Li-Po Li-ion |
| Maximale laadspanning [V] | 4.2 |
| Maximale laadstroom [mA] | 500 |
| Instelbare laadstroom | Nee |
| Protectiecircuit | Nee |
| Connectoren | |
| Voedingsconnector(en) | USB-C female Soldeerpad(s) |
| IO-connector(en) | USB-C female JST-SH (compatible) male Through hole soldeerpin(nen) (2.54mm) |
| Batterijconnector(en) | Soldeerpad(s) |
| Wi-Fi/Bluetooth antenneconnector | IPEX MHF 1/uFL male Ingebouwde antenne (vereist modificatie) |
| Inhoud verpakking | |

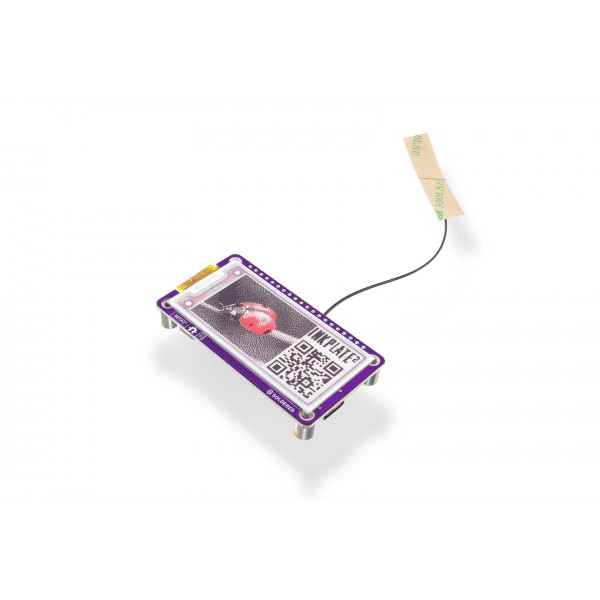

| Inhoud verpakking | 1x Antenne 1x USB kabel 1x Development board |
