Smart Panlee SC01 Plus ESP32-S3 met 3.5 inch IPS-TFT Display met Touchscreen

Beschikbaarheid: Direct leverbaar uit magazijn in Eindhoven
SKU: 005341

Gebaseerd op 0 beoordeling(en) - Schrijf een beoordeling

€31,50

Excl. BTW: €26,03

10 of meer €31,00

20 of meer €30,50

50 of meer €30,00

100 of meer €29,50

200 of meer €29,00

Aantal

Toevoegen

Verlanglijst

50+ stuks op voorraad

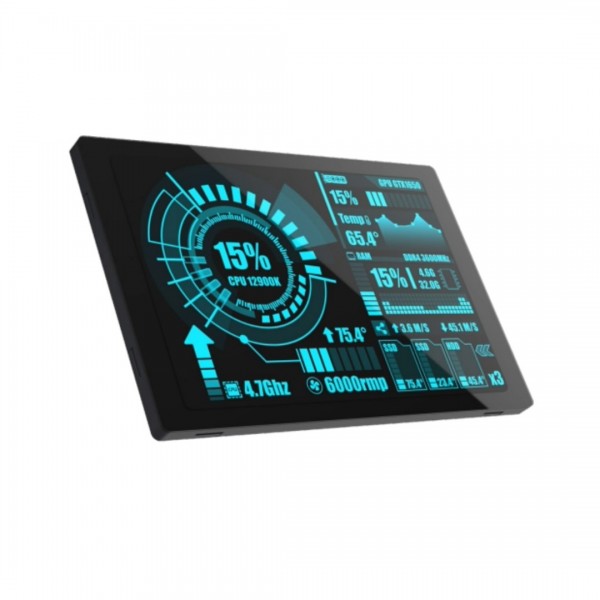

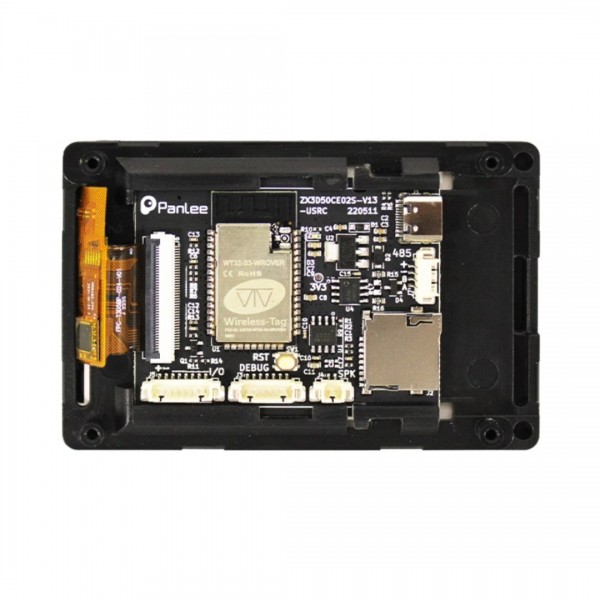

Dit board van Smart Panlee is de opvolger van de WT32-SC01. Het is een krachtig en veelzijdig ontwikkelbord gebaseerd op de ESP32-S3-chip. Het heeft een 3.5-inch LCD-scherm, een capacitief touchscreen en een aantal GPIO-pinnen, waardoor het ideaal is voor het maken van een breed scala aan embedded toepassingen. Voor de GPIO pinnen wordt geen kabeltje meegeleverd, deze kan los besteld worden: Molex Picoblade Female naar DuPont Female Compatible Kabel - 8p

De module is te programmeren via onder andere de Arduino IDE en micropython. Daarnaast kun je gemakkelijk interfaces ontwerpen via deze tool: 8ms (rechtsboven kun je schakelen naar Engels, aanmaken van een account is vereist).
De tool genereert C-code op basis van de LVGL library met een grafische interface, welke te gebruiken is in bijvoorbeeld Arduino IDE projecten.

Let op: Er is geen boot-knop aanwezig voor de ESP32-S3. Hierdoor is een externe USB naar serieel converter nodig om de module te programmeren: Smart Panlee ZXACC-ESPDB

Zie de tab "Downloads" voor meer informatie en/of downloads.

Je moet inloggen of registreren om een beoordeling te plaatsen.

Beoordelingen over Smart Panlee SC01 Plus ESP32-S3 met 3.5 inch IPS-TFT Display met Touchscreen

Gemiddelde beoordeling:

Dit product heeft in totaal 0 beoordeling(en).

Datasheet: 005341_ZX3D50CE02S-USRC-4832Datasheet.pdf

Tags: Smart Panlee SC01 Plus ESP32-S3 met 3.5 inch IPS-TFT Display met Touchscreen , ZX3D50CE08S-V15-USRC , Met Bluetooth

Specificaties

Algemeen
Merk	Smart Panlee
Fabrikant model/SKU	ZX3D50CE08S (SC01 Plus 3.5)
Model revisie	V16
Features	Display Microcontroller Touchscreen SD-kaart adapter Audio versterker
Algemene fysieke kenmerken
Hoofdkleur	Zwart
Gewicht [g]	53
Afmeting X [mm]	92
Afmeting Y [mm]	60
Afmeting Z [mm]	11
Montagemogelijkheden	Montagegat(en)
Diameter montagegat(en) [mm]	2.3
Vormfactor	Module (algemeen)
Algemene electrische eigenschappen
Minimale voedingsspanning [V DC]	4.7
Maximale voedingsspanning [V DC]	5.5
Minimale IO-pin ingangsspanning [V]	3.3
Maximale IO-pin ingangsspanning [V]	3.3
IO-pin uitgangsspanning [V]	3.3
Maximale IO-pin source stroom [mA]	40
Maximale IO-pin sink stroom [mA]	28
MCU/SoC
Fabrikant	Espressif
Chipserie	ESP32-S3
Maximale klokfrequentie [MHz]	240
Aantal cores	2
Intern geheugen
SRAM [KB]	512
PSRAM [MB]	2
Flash geheugen [MB]	16
EEPROM type	Geëmuleerd
Communicatie
Hardware interface(s)	I2C I2S SPI Native USB UART PWM ADC GPIO RS485 USB CDC
Aantal IO-pinnen	8
Maximaal beschikbare hardware PWM kanalen	8
Maximaal beschikbare analoge ingangspinnen (ADC)	5
Maximaal beschikbare analoge uitgangspinnen (DAC)	0
Maximaal beschikbare hardware UART interfaces	3
Maximaal beschikbare hardware I2C interfaces	2
Maximaal beschikbare hardware SPI interfaces	2
USB naar serieel converter	Geen
RS485 chip	SP3485
Aantal RS485 kanalen	1
Ondersteund SD-kaart formaat	Micro SD
Draadloze communicatie
Interface(s)	Wi-Fi Bluetooth
Wi-Fi chip/SoC	ESP32-S3
Wi-Fi frequentie [GHz]	2.4
Bluetooth chip/SoC	ESP32-S3
Bluetooth versie	5.0
Ondersteunde Bluetooth standaard(en)	LE

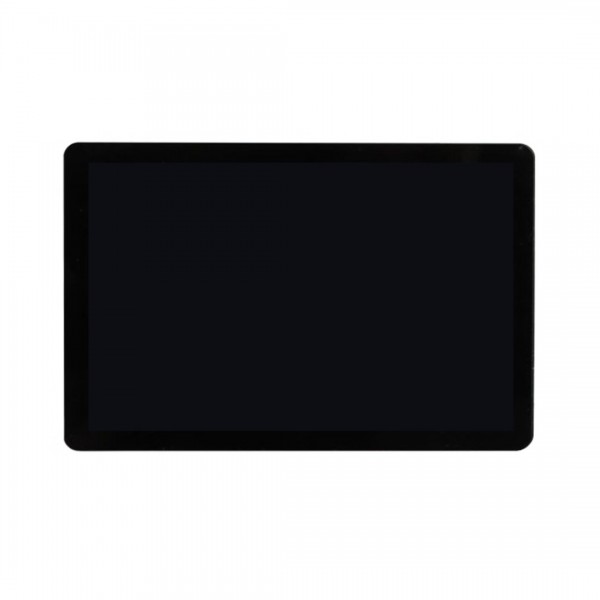

Display
Type	IPS
Driver	ST7796U
Schermdiagonaal [inch]	3.5
Aantal pixels lange kant	480
Aantal pixels korte kant	320
Schermvorm	Rechthoekig
Pixelkleuren	RGB
Touchscreen
Touchscreen controller	FT6336U
Touch type	Capacitief
Multi-touch ondersteuning	Nee
Audio versterker
Aantal (standaard) kanalen	1
Maximaal vermogen per (standaard) kanaal [W]	1.0 (@4Ω)
Minimale speaker impedantie per (standaard) kanaal [Ω]	4
Maximale speaker impedantie per (standaard) kanaal [Ω]	4
Connectoren
Voedingsconnector(en)	Molex Picoblade (compatible) male USB-C female
IO-connector(en)	Molex Picoblade (compatible) male USB-C female
Speaker connector(en)	Molex Picoblade (compatible) male
Wi-Fi/Bluetooth antenneconnector	Ingebouwde antenne
Inhoud verpakking
Inhoud verpakking	1x SC01 Plus 1x USB-A naar USB-C kabel 1x Molex PicoBlade (compatible) kabel female 7p 1x Molex PicoBlade (compatible) kabel female 4p
