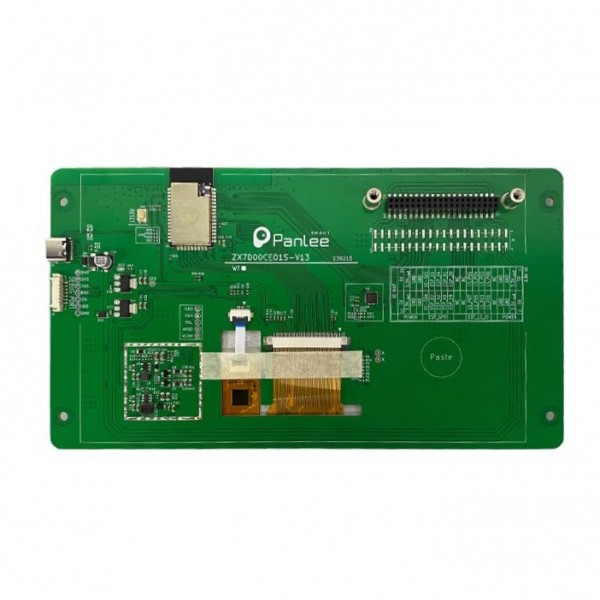

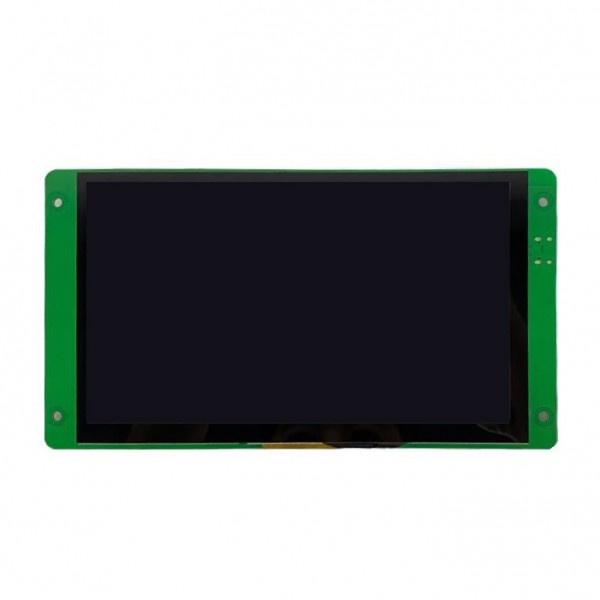

Dit board van Smart Panlee is een krachtig en veelzijdig ontwikkelbord gebaseerd op de ESP32-S3-chip. Het heeft een 7-inch LCD-scherm, een capacitief touchscreen en een aantal GPIO-pinnen, waardoor het ideaal is voor het maken van een breed scala aan embedded toepassingen.
De module is te programmeren via onder andere de Arduino IDE en micropython. Daarnaast kun je gemakkelijk interfaces ontwerpen via deze tool: 8ms (rechtsboven kun je schakelen naar Engels, aanmaken van een account is vereist).
De tool genereert C-code op basis van de LVGL library met een grafische interface, welke te gebruiken is in bijvoorbeeld Arduino IDE projecten.
Let op: De USB datalijnen zijn niet verbonden aan de ESP32-S3. Hierdoor is een externe USB naar serieel converter nodig om de module te programmeren: Smart Panlee ZXACC-ESPDB
Zie de tab "Downloads" voor meer informatie en/of downloads.
Beoordelingen over Smart Panlee 7 inch Serial Screen - TFT Display met Touchscreen - ESP32-S3
Dit product heeft in totaal 0 beoordeling(en).
Reporteer deze beoordeling.
Datasheet: 005403_ZX7D00CE01SDatasheet.pdf
Specificaties
| Algemeen | |
| Merk | Smart Panlee |
| Fabrikant model/SKU | ZX7D00CE01S |
| Model revisie | V13 |
| Features | Display Touchscreen Microcontroller (MCU) |
| Algemene fysieke kenmerken | |
| Hoofdkleur | Groen |
| Gewicht [g] | 246 |
| Afmeting X [mm] | 191 |
| Afmeting Y [mm] | 105 |
| Montagemogelijkheden | Montagegat(en) |
| Diameter montagegat(en) [mm] | 3.3 |
| Vormfactor | Module (algemeen) |
| Algemene elektrische eigenschappen | |
| Minimale voedingsspanning [V DC] | 5 |
| Maximale voedingsspanning [V DC] | 5 |
| Minimale IO-pin ingangsspanning [V] | 3.3 |
| Maximale IO-pin ingangsspanning [V] | 3.3 |
| IO-pin uitgangsspanning [V] | 3.3 |
| Maximale IO-pin source stroom [mA] | 40 (ESP32-S3 en AW9523B) |
| Maximale IO-pin sink stroom [mA] | 28 (ESP32-S3) 20 (AW9523B) |
| MCU | |
| Fabrikant | Espressif |
| Chipserie | ESP32-S3 |
| Maximale klokfrequentie [MHz] | 240 |
| Aantal cores | 2 |
| Intern geheugen | |
| SRAM [KB] | 512 |
| PSRAM [MB] | 8 |
| Flash geheugen [MB] | 16 |
| EEPROM type | Geëmuleerd |
| Communicatie | |
| Hardware interface(s) | ADC I2C I2S PWM SPI GPIO UART USB CDC Native USB |
| (GP)IO-uitbreidingschip | AW9523B |
| Aantal IO-pinnen | 19 (11 (ESP32-S3) + 8 (AW9523B)) |
| Maximaal beschikbare hardware PWM kanalen | 8 |
| Maximaal beschikbare analoge ingangspinnen (ADC) | 5 |
| Maximaal beschikbare analoge uitgangspinnen (DAC) | 0 |
| Maximaal beschikbare hardware UART interfaces | 3 |
| Maximaal beschikbare hardware I2C interfaces | 2 |
| Maximaal beschikbare hardware SPI interfaces | 2 |
| USB naar serieel converter | Geen |
| Draadloze communicatie | |
| Interface(s) | Wi-Fi Bluetooth |
| Wi-Fi chip/SoC | ESP32-S3 |
| Wi-Fi frequentie [GHz] | 2.4 |
| Bluetooth chip/SoC | ESP32-S3 |
| Bluetooth versie | 5.0 |
| Ondersteunde Bluetooth standaard(en) | LE |
| Display | |
| Type | TFT |
| Driver | EK9716BD4 |
| Schermdiagonaal [inch] | 7 |
| Aantal pixels lange kant | 800 |
| Aantal pixels korte kant | 480 |
| Schermvorm | Rechthoekig |
| Pixelkleuren | RGB |
| Touchscreen | |
| Touchscreen controller | GT911 |
| Touch type | Capacitief |
| Multi-touch ondersteuning | Ja |
| Connectoren | |
| Voedingsconnector(en) | USB-C female Pinheader female (2.00mm) Molex Picoblade (compatible) male |
| IO-connector(en) | Pinheader female (2.00mm) Molex Picoblade (compatible) male |
| Wi-Fi/Bluetooth antenneconnector | Ingebouwde antenne |
| Inhoud verpakking | |
| Inhoud verpakking | 1x ZX7D00CE01S-V13 |
