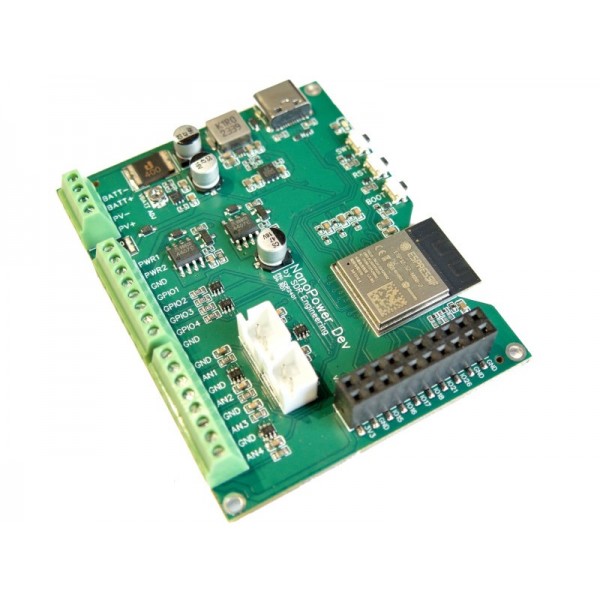

SDR Engineering NanoPower Dev S2 Development Board - ESP32-S2

SDR Engineering NanoPower Dev S2 Development Board - ESP32-S2
SDR Engineering NanoPower Dev S2 Development Board - ESP32-S2
  • Beschikbaarheid: Direct leverbaar uit magazijn in Eindhoven
  • SKU: 006867
€28,75
Excl. BTW: €23,76

De NanoPower Dev S2 is een ultra-zuinig off-grid ontwikkelbord ontworpen door SDR Engineering.

De NanoPower is gebaseerd op een ESP32-S2, maar met een aantal unieke eigenschappen. Alles op deze module is gericht op een lage idle stroom (120uA). Je kunt daardoor gemakkelijk een off-grid IoT module maken, met zeer lange standby-tijd: een 2Ah cel is genoeg voor vele maanden werking, mét iedere 5 minuten een WiFi poll. Door de PV-aansluiting met geïntegreerde batterijlader kan de module permanent off-grid draaien (ook in de winter) als een klein PV-paneeltje (5-12V) aangesloten wordt.

Ondanks de ultra-zuinige werking, is er een een inschakelbare krachtige boost converter aanwezig welke zorgt voor 5V/2A voor bijvoorbeeld aansturen van servos of andere zware belastingen. Dit gaat via 2 inschakelbare voedingsuitgangen, zodat je deze verbruikers ook individueel kunt inschakelen, of uitschakelen als deze niet nodig zijn. De boostconverter verbruikt minder dan 0.5uA wanneer deze uitgeschakeld is.

Let op: Sluit geen batterij en voeding via USB-C tegelijk aan!

Let op: Controleer de laadspanning van de batterij en pas deze aan met de potmeter indien nodig alvorens een batterij aan te sluiten. Doe dit als volgt:

  1. Voed de module via de PV input met 6-12V DC
  2. Meet de spanning op de BATT pinnen
  3. Draai aan de potmeter totdat de gewenste laadspanning is bereikt
  4. Sluit als laatste de batterij aan

Zie de volgende pagina voor meer informatie: Fabrikant pagina

Zie de tab "Downloads" voor meer informatie en/of downloads.

Je moet inloggen of registreren om een beoordeling te plaatsen.

Beoordelingen over SDR Engineering NanoPower Dev S2 Development Board - ESP32-S2

Dit product heeft in totaal 0 beoordeling(en).

Meer productbestanden: 006867_NanoPower_Dev_S2_R02_v1.3.zip

Specificaties

Algemeen
Merk SDR Engineering
Fabrikant model/SKU NanoPower Dev
Features Batterijlader
Spanningsconverter
Microcontroller (MCU)
Programmeerbare knop(pen)
Algemene fysieke kenmerken
Hoofdkleur Groen
Gewicht [g] 26
Afmeting X [mm] 70
Afmeting Y [mm] 55
Montagemogelijkheden Montagegat(en)
Diameter montagegat(en) [mm] 2.1
Vormfactor Module (algemeen)
Algemene elektrische eigenschappen
Minimale voedingsspanning [V DC] 5
Maximale voedingsspanning [V DC] 12
(via PV)
5.5
(via USB-C)
Minimale IO-pin ingangsspanning [V] 3.3
Maximale IO-pin ingangsspanning [V] 3.3
IO-pin uitgangsspanning [V] 3.3
Maximale IO-pin source stroom [mA] 40
Maximale IO-pin sink stroom [mA] 28
MCU
Fabrikant Espressif
Chipserie ESP32-S2
Maximale klokfrequentie [MHz] 240
Aantal cores 1
Intern geheugen
SRAM [KB] 320
PSRAM [MB] 0
Flash geheugen [MB] 4
EEPROM type Geëmuleerd
Communicatie
Hardware interface(s) ADC
DAC
I2C
I2S
PWM
SPI
GPIO
UART
USB CDC
Native USB
Aantal IO-pinnen 22
Maximaal beschikbare hardware PWM kanalen 8
Maximaal beschikbare analoge ingangspinnen (ADC) 8
Maximaal beschikbare analoge uitgangspinnen (DAC) 2
Maximaal beschikbare hardware UART interfaces 2
Maximaal beschikbare hardware I2C interfaces 2
Maximaal beschikbare hardware SPI interfaces 2
USB naar serieel converter Geïntegreerd in microcontroller
Draadloze communicatie
Interface(s) Wi-Fi
Wi-Fi chip/SoC ESP32-S2
Wi-Fi frequentie [GHz] 2.4
Spanningsconverter
Type spanningsconverter Boost
Omzetting DC-DC
Schakelmethode Synchroon
Geïsoleerd Nee
Type uitgangsspanning Vast
Minimale uitgangsspanning [V DC] 5
Maximale uitgangsspanning [V DC] 5
Maximale uitgangsstroom [A] 2
Maximaal uitgangsvermogen [W] 10
Batterijcircuit
Ondersteunde batterij chemie Li-Po
Ni-MH
Li-ion
LiFePO4
Maximale laadspanning [V] Instelbaar (3.0-4.6V)
Maximale laadstroom [mA] 700
(piek)
Instelbare laadstroom Nee
Protectiecircuit Nee
Connectoren
Voedingsconnector(en) USB-C female
Schroefterminal
Pinheader female (2.54mm)
IO-connector(en) Schroefterminal
JST-XH (compatible) male
Pinheader female (2.54mm)
Batterijconnector(en) Schroefterminal
Uitgangsspanningsconnector(en) Schroefterminal
Zonnepaneelconnector(en) Schroefterminal
Wi-Fi/Bluetooth antenneconnector Ingebouwde antenne
Inhoud verpakking
Inhoud verpakking 1x NanoPower Dev
