OpenTherm Master Adapter - ESP32-S3

OpenTherm Master Adapter - ESP32-S3
OpenTherm Master Adapter - ESP32-S3
Nieuw
OpenTherm Master Adapter - ESP32-S3
OpenTherm Master Adapter - ESP32-S3
OpenTherm Master Adapter - ESP32-S3
  • Beschikbaarheid: Direct leverbaar uit magazijn in Eindhoven
  • SKU: 007669
Gebaseerd op 0 beoordeling(en) - Schrijf een beoordeling
€14,50
Excl. BTW: €11,98
Toevoegen
Verlanglijst

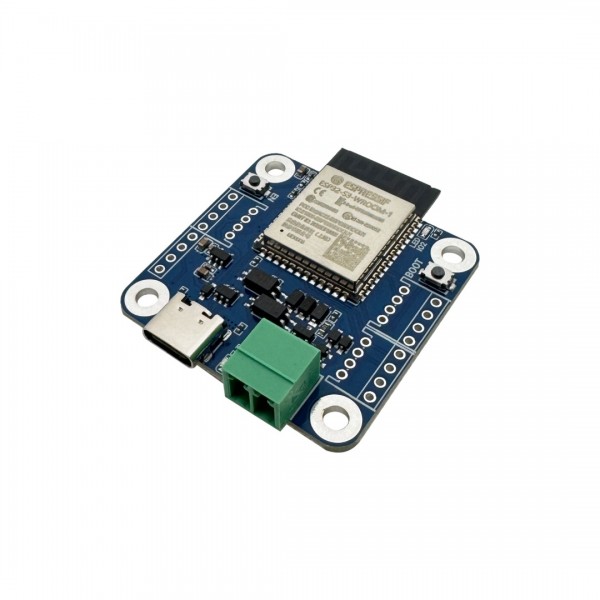

De OpenTherm Master Adapter is een development board op basis van een ESP32-S3 microcontroller. OpenTherm is een gestandaardiseerd protocol voor de communicatie tussen een thermostaat (master) en een cv-ketel (slave). Deze adapter emuleert de thermostaat (master) en fungeert daarmee als vervanging daarvoor (ze kunnen niet gelijktijdig worden gebruikt).

Voor extra connectiviteit zijn extra GPIO pinnen uitgebroken, hier kunnen normale 2.54mm pinhheaders op gesoldeerd worden of 3 Grove (compatible) connectoren. Beide worden niet meegeleverd.

Let op: Er wordt geen afneembare schroefterminal meegeleverd, één van de volgende dient dus besteld te worden:

Zie de volgende pagina voor een voorbeeld i.c.m. Home Assistant: ESPHome

Zie de volgende pagina voor meer informatie: GitHub

Je moet inloggen of registreren om een beoordeling te plaatsen.

Beoordelingen over OpenTherm Master Adapter - ESP32-S3

Dit product heeft in totaal 0 beoordeling(en).

Tags: Microcontroller Boards , Met Bluetooth , OpenTherm Master Adapter - ESP32-S3 , 007669 , LEOTRO , Microcontroller (MCU) , I2C , I2S , SPI , Native USB , UART , PWM , ADC , GPIO , USB CDC , OpenTherm , Wi-Fi , Bluetooth

Specificaties

Algemeen
Merk LEOTRO
Model revisie V1.1
Normconformiteit RoHS
Features Microcontroller (MCU)
Algemene fysieke kenmerken
Hoofdkleur Blauw
Gewicht [g] 9
Afmeting X [mm] 40
Afmeting Y [mm] 40
Montagemogelijkheden Montagegat(en)
Diameter montagegat(en) [mm] 3.2
Vormfactor Module (algemeen)
Algemene elektrische eigenschappen
Minimale voedingsspanning [V DC] 5
Maximale voedingsspanning [V DC] 5
Minimale IO-pin ingangsspanning [V] 3.3
Maximale IO-pin ingangsspanning [V] 3.3
IO-pin uitgangsspanning [V] 3.3
Maximale IO-pin source stroom [mA] 40
Maximale IO-pin sink stroom [mA] 28
MCU
Fabrikant Espressif
Chipserie ESP32-S3
Maximale klokfrequentie [MHz] 240
Aantal cores 2
Intern geheugen
SRAM [KB] 512
PSRAM [MB] 2
Flash geheugen [MB] 8
EEPROM type Geëmuleerd
Communicatie
Hardware interface(s) ADC
I2C
I2S
PWM
SPI
GPIO
UART
USB CDC
OpenTherm
Native USB
Beschikbare GPIO pinnen 3, 6, 7, 8, 10, 13, 14, 18, 38, 39
Aantal IO-pinnen 10
Maximaal beschikbare hardware PWM kanalen 10
Maximaal beschikbare analoge ingangspinnen (ADC) 8
Maximaal beschikbare analoge uitgangspinnen (DAC) 0
Maximaal beschikbare hardware UART interfaces 3
Maximaal beschikbare hardware I2C interfaces 2
Maximaal beschikbare hardware SPI interfaces 2
USB naar serieel converter Geïntegreerd in microcontroller
Draadloze communicatie
Interface(s) Wi-Fi
Bluetooth
Wi-Fi chip/SoC ESP32-S3
Wi-Fi frequentie [GHz] 2.4
Bluetooth chip/SoC ESP32-S3
Bluetooth versie 5.0
Ondersteunde Bluetooth standaard(en) LE
Connectoren
Voedingsconnector(en) USB-C female
Through hole soldeerpin(nen) (2.54mm)
IO-connector(en) USB-C female
Afneembaar blok male (EDG-3.81)
Through hole soldeerpin(nen) (2.00mm)
Through hole soldeerpin(nen) (2.54mm)
Wi-Fi/Bluetooth antenneconnector Ingebouwde antenne
Inhoud verpakking
Inhoud verpakking 1x Development board
