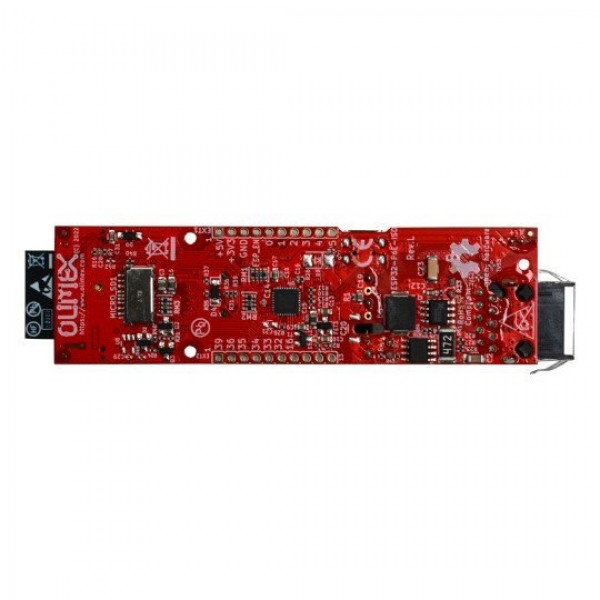

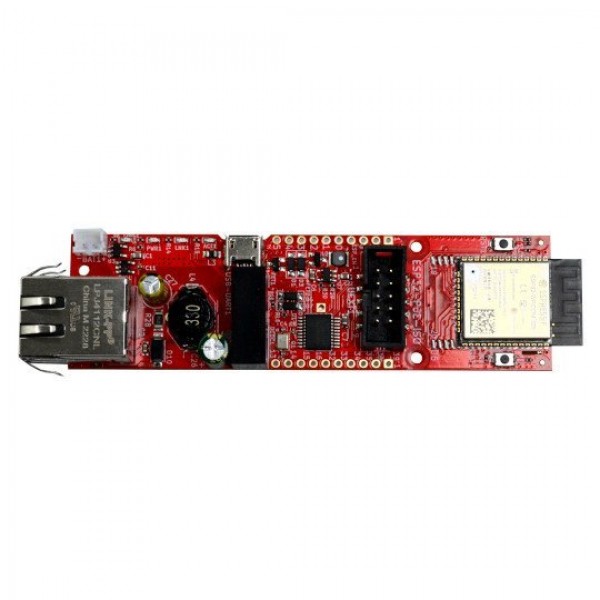

Olimex ESP32-PoE-ISO-IND
- Beschikbaarheid: Direct leverbaar uit magazijn in Eindhoven
- SKU: 006167
€32,75
Excl. BTW: €27,07
Een development board van Olimex gebaseerd op ESP32-WROOM. Met de ingebouwde Wi-Fi, Bluetooth en Ethernet PoE interface is dit board ideaal voor IoT applicaties. Door de USB naar serieel converter is hij gemakkelijk te programmeren, ook als een Arduino. Het board heeft een micro USB aansluiting waarmee hij geprogrammeerd en/of gevoed kan worden (micro USB kabel niet meegeleverd). Ook ondersteunt dit board Li-ion/Li-Po voeding en laden.
Deze IND (industrial) versie van het board gebruikt componenten geschikt voor industriële bedrijfstemperaturen.
Zie de volgende pagina voor meer informatie: GitHub
Specificaties
| Algemeen | |
| Merk | Olimex |
| Fabrikant model/SKU | ESP32-POE-ISO-IND |
| Model revisie | L of M |
| Normconformiteit | RoHS |
| Minimale bedrijfstemperatuur [°C] | -40 |
| Maximale bedrijfstemperatuur [°C] | 85 |
| Features | Batterijlader Microcontroller SD-kaart adapter PoE Programmeerbare knop(pen) |
| Algemene fysieke kenmerken | |
| Hoofdkleur | Rood |
| Gewicht [g] | 25 |
| Afmeting X [mm] | 98 |
| Afmeting Y [mm] | 28 |
| Montagemogelijkheden | Montagegat(en) |
| Diameter montagegat(en) [mm] | 2.2 |
| Vormfactor | Module (algemeen) |
| Algemene electrische eigenschappen | |
| Minimale voedingsspanning [V DC] | 5 (via Micro USB/5V pin) 37 (via RJ45) |
| Maximale voedingsspanning [V DC] | 57 (via RJ45) 5 (via Micro USB/5V pin) |
| Minimale IO-pin ingangsspanning [V] | 3.3 |
| Maximale IO-pin ingangsspanning [V] | 3.3 |
| IO-pin uitgangsspanning [V] | 3.3 |
| Maximale IO-pin source stroom [mA] | 20 |
| Maximale IO-pin sink stroom [mA] | 28 |
| MCU/SoC | |
| Fabrikant | Espressif |
| Chipserie | ESP32 |
| Maximale klokfrequentie [MHz] | 240 |
| Aantal cores | 2 |
| Intern geheugen | |
| SRAM [KB] | 520 |
| PSRAM [MB] | 0 |
| Flash geheugen [MB] | 4 |
| EEPROM type | Geëmuleerd |
| Communicatie | |
| Hardware interface(s) | I2C I2S SPI UART PWM ADC DAC GPIO Ethernet USB CDC |

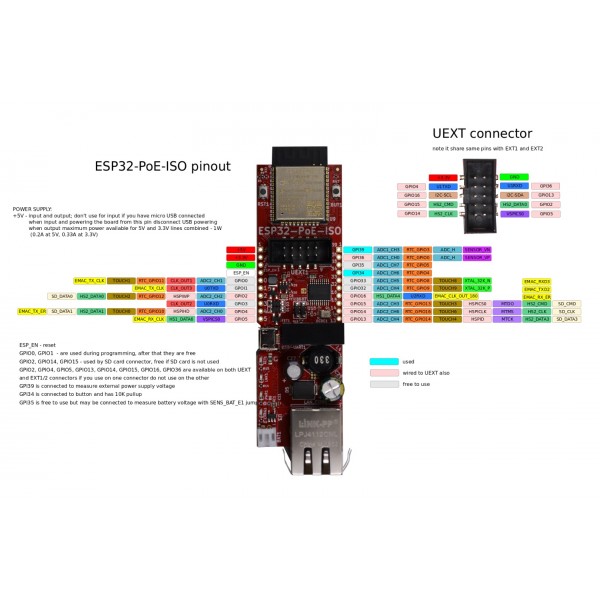

| Aantal IO-pinnen | 16 |
| Maximaal beschikbare hardware PWM kanalen | 12 |
| Maximaal beschikbare analoge ingangspinnen (ADC) | 12 |
| Maximaal beschikbare analoge uitgangspinnen (DAC) | 0 |
| Maximaal beschikbare hardware UART interfaces | 3 |
| Maximaal beschikbare hardware I2C interfaces | 2 |
| Maximaal beschikbare hardware SPI interfaces | 2 |
| USB naar serieel converter | CH340X (Rev. M) CH340T (Rev. L) |
| Ethernet chip/SoC | LAN8710A |
| Ondersteund SD-kaart formaat | Micro SD |
| Draadloze communicatie | |
| Interface(s) | Wi-Fi Bluetooth |
| Wi-Fi chip/SoC | ESP32 |
| Wi-Fi frequentie [GHz] | 2.4 |
| Bluetooth chip/SoC | ESP32 |
| Bluetooth versie | 4.2 |
| Ondersteunde Bluetooth standaard(en) | LE Klassiek |
| Spanningsconverter | |
| Chip/SoC | TX4138 (in combinatie met TPS237X en F0505S-2WR2) |
| Type spanningsconverter | Buck (PoE) |
| Omzetting | DC-DC |
| Geïsoleerd | Ja |
| Type uitgangsspanning | Vast |
| Minimale ingangsspanning [V DC] | 37 |
| Maximale ingangsspanning [V DC] | 57 |
| Minimale uitgangsspanning [V DC] | 5 |
| Maximale uitgangsspanning [V DC] | 5 |
| Maximale uitgangsstroom [A] | 0.2 |
| Maximaal uitgangsvermogen [W] | 1 (via 5V pin) |
| Veiligheidsfeatures | Kortsluiting Onderspanning (ingang) Te hoge stroom (uitgang) Temperatuur |
| Batterijcircuit | |
| Batterij laadchip/SoC | TP4054 (Rev. M) BL4054B (Rev. L) |
| Ondersteunde batterij chemie | Li-ion Li-Po |
| Maximale laadspanning [V] | 4.2 |
| Maximale laadstroom [mA] | 100 |
| Instelbare laadstroom | Nee |
| Protectiecircuit | Nee |
| Connectoren | |
| Voedingsconnector(en) | Through hole soldeerpin(nen) (2.54mm) Micro USB female RJ45 female |
| IO-connector(en) | Pinheader male (2.54mm) Through hole soldeerpin(nen) (2.54mm) Micro USB female RJ45 female |
| Batterijconnector(en) | JST-PH (compatible) male |
| Ingangsspanningsconnector(en) | RJ45 female |
| Uitgangsspanningsconnector(en) | Through hole soldeerpin(nen) (2.54mm) |
| Wi-Fi/Bluetooth antenneconnector | Ingebouwde antenne |
| Inhoud verpakking | |
| Inhoud verpakking | 1x ESP32-POE-ISO-IND 1x Pinheaders male |
