Olimex ESP32-C6-EVB Development Board - met 4 Relais
- Beschikbaarheid: Direct leverbaar uit magazijn in Eindhoven
- SKU: 005757
€19,00
Excl. BTW: €15,70

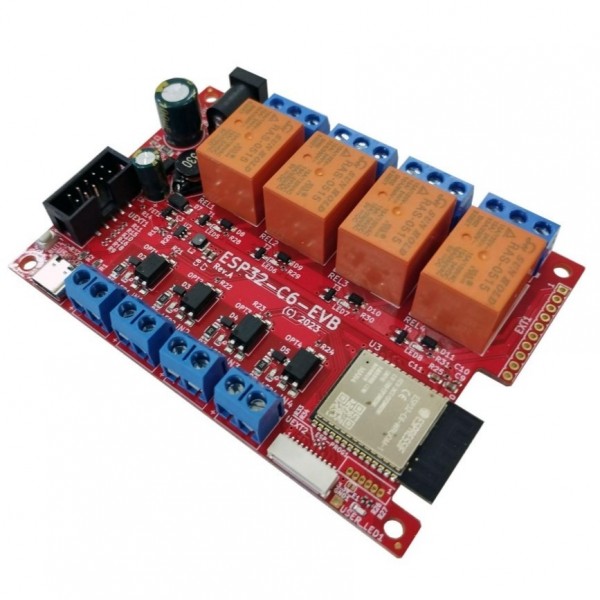

Een development board van Olimex gebaseerd op de ESP32-C6-WROOM. Deze chip ondersteund Wi-Fi, Bluetooth, Zigbee en Thread. Het board heeft een USB-C aansluiting waarmee hij geprogrammeerd en/of gevoed kan worden. Ook heeft het board 4 relais en 4 optocoupler geïsoleerde ingangspinnen.
Zie de volgende pagina voor meer informatie: GitHub
Zie de volgende pagina voor meer informatie: Fabrikant pagina
Je moet inloggen of registreren om een beoordeling te plaatsen.
Beoordelingen over Olimex ESP32-C6-EVB Development Board - met 4 Relais
Dit product heeft in totaal 0 beoordeling(en).
Reporteer deze beoordeling.
Specificaties
| Algemeen | |
| Merk | Olimex |
| Fabrikant model/SKU | ESP32-C6-EVB |
| Model revisie | A |
| Normconformiteit | RoHS |
| Features | Elektrische schakelaar Microcontroller (MCU) Programmeerbare knop(pen) |
| Algemene fysieke kenmerken | |
| Hoofdkleur | Rood |
| Gewicht [g] | 83 |
| Afmeting X [mm] | 100 |
| Afmeting Y [mm] | 70 |
| Montagemogelijkheden | Montagegat(en) |
| Diameter montagegat(en) [mm] | 3.2 |
| Vormfactor | Module (algemeen) |
| Algemene electrische eigenschappen | |
| Minimale voedingsspanning [V DC] | 5 (via USB of +5V pin) 8 (via DC Jack) |
| Maximale voedingsspanning [V DC] | 50 (via DC Jack) 5 (via USB of +5V pin) |
| Minimale IO-pin ingangsspanning [V] | 3.3 |
| Maximale IO-pin ingangsspanning [V] | 30 (INx) 3.3 (EXT1 en UEXT) |
| IO-pin uitgangsspanning [V] | 3.3 |
| Maximale IO-pin source stroom [mA] | 40 |
| Maximale IO-pin sink stroom [mA] | 28 |
| MCU | |
| Fabrikant | Espressif |
| Chipserie | ESP32-C6 |
| Maximale klokfrequentie [MHz] | 160 |
| Aantal cores | 1 |
| Intern geheugen | |
| SRAM [KB] | 512 |
| PSRAM [MB] | 0 |
| Flash geheugen [MB] | 4 |
| EEPROM type | Geëmuleerd |
| Communicatie | |
| Hardware interface(s) | I2C I2S SPI UART PWM ADC GPIO USB CDC |
| Aantal IO-pinnen | 17 (incl. INx) 13 (excl. INx) (EXT1 en UEXT connectors) |
| Maximaal beschikbare hardware PWM kanalen | 9 |
| Maximaal beschikbare analoge ingangspinnen (ADC) | 4 |
| Maximaal beschikbare analoge uitgangspinnen (DAC) | 0 |
| Maximaal beschikbare hardware UART interfaces | 3 |
| Maximaal beschikbare hardware I2C interfaces | 2 |
| Maximaal beschikbare hardware SPI interfaces | 1 |
| USB naar serieel converter | Geïntegreerd in microcontroller |
| Draadloze communicatie | |
| Interface(s) | Wi-Fi Bluetooth Zigbee Thread |
| Wi-Fi chip/SoC | ESP32-C6 |
| Wi-Fi frequentie [GHz] | 2.4 |
| Bluetooth chip/SoC | ESP32-C6 |
| Bluetooth versie | 5.3 |
| Ondersteunde Bluetooth standaard(en) | LE |
| Zigbee chip/SoC | ESP32-C6 |
| Zigbee frequentie [GHz] | 2.4 |
| Thread chip/SoC | ESP32-C6 |
| Schakelaar | |
| Schakelmethode | Elektronisch |
| Type schakelaar | Mechanisch relais |
| Aantal kanalen | 4 |
| Contact(en) | NC (normaal gesloten) NO (normaal open) |
| Maximale schakelspanning [V AC] | 50 |
| Maximale schakelspanning [V DC] | 24 |
| Schakelspanning gelijk aan voedingsspanning | Nee |
| Maximale schakelstroom per kanaal [A] | 10 |
| Stroom per ingeschakeld relais [mA] | 72 |
| Connectoren | |
| Voedingsconnector(en) | Through hole soldeerpin(nen) (2.54mm) USB-C female DC-jack 5.5/2.1mm female |
| IO-connector(en) | Pinheader male (2.54mm) Through hole soldeerpin(nen) (2.54mm) USB-C female |
| Schakelaarconnector(en) | Schroefterminal |
| Wi-Fi/Bluetooth antenneconnector | Ingebouwde antenne |
| Zigbee/Thread antenneconnector | Ingebouwde antenne |
| Inhoud verpakking | |
| Inhoud verpakking | 1x ESP32-C6-EVB 4x Rubberen voetje |
